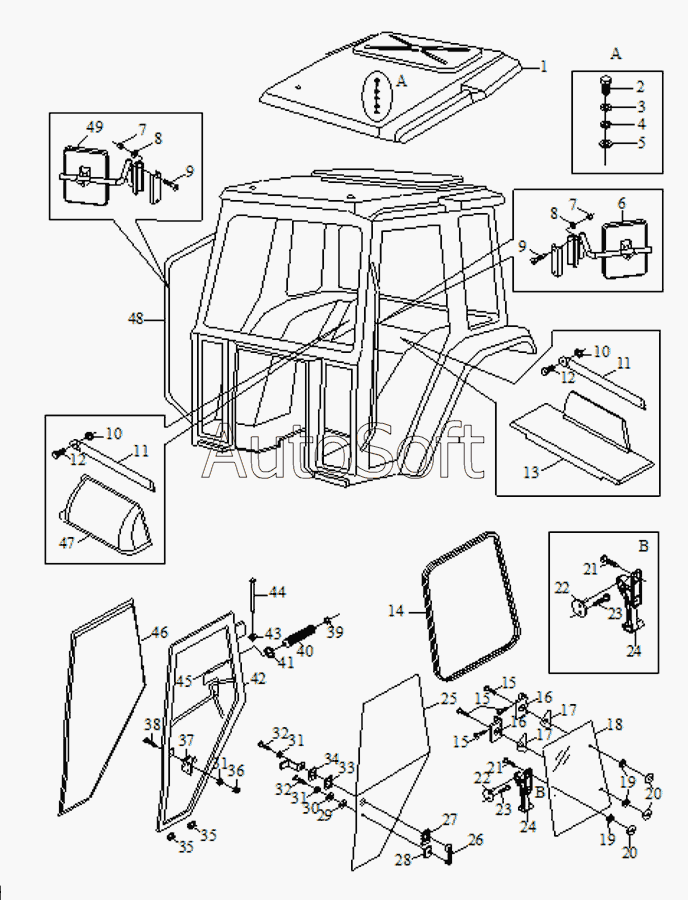

Каталог запасных частей к технике: Foton TA60 (2010). Driver's Cab Assembly-1
39
26
26
27
28
29
30
31
31
31
32
32
33
34
35
35
36
37
37
38
25
40
41
42
42
43
44
45
46
46
47
48
48
48
48
49
15
15
15
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
1
16
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | cab roof assembly | |
| 1 | F***0 | cab roof assembly-1 | |
| 2 | Q***0 | Болт | |
| 3 | Q***0 | Плоская шайба | |
| 4 | Q***0 | Шайба пружинная | |
| 5 | F***9 | Washer of locking bolt,rear window | |
| 6 | F***8 | Rear-view mirror, left | |
| 7 | G***0 | Nut M6-Zn.D | |
| 8 | G***5 | Plain washe | |
| 9 | G***5 | ScrewM6x70-Zn.D | |
| 10 | Q***8 | Плоская шайба | |
| 11 | F***7 | Bandage assembly,rear seat | |
| 12 | Q***5 | Cross recessed pan head screw | |
| 13 | F***6 | Rear seat assembly, transportation type | |
| 14 | F***3 | Packing strip, side window | |
| 14 | F***3 | Packing strip, side window | |
| 15 | Q***8 | Cross recessed countersunk head thread forming screw | |
| 16 | F***0 | Pivot unit, side window | |
| 17 | F***5 | Gland for movable pivot,side window | |
| 18 | F***1 | Glass, left side window | |
| 18 | F***2 | Glass, right side window | |
| 18 | F***1 | Glass, left side window | |
| 18 | F***2 | Glass, right side window | |
| 19 | F***0 | Rubber washer | |
| 20 | F***9 | Plastic nut, side window | |
| 21 | Q***6 | Hexagon head bolt | |
| 22 | F***0 | Peg unit | |
| 23 | Q***8 | Hexagon flange section bolt | |
| 24 | F***0 | Window open fork unit, left side window | |
| 24 | F***1 | Window open fork unit, right side window | |
| 25 | F***1 | Glass,left door | |
| 25 | F***1 | Glass,right door | |
| 26 | A***t | Arm rest | |
| 26 | A***t | Arm rest | |
| 27 | F***3 | Glass pad,door | |
| 28 | F***5 | Glass pad | |
| 29 | F***6 | Glass washer, door | |
| 30 | F***8 | Door washer | |
| 31 | G***7 | Spring washer | |
| 32 | G***0 | Screw M6x30-Zn.D | |
| 33 | F***7 | Door washer | |
| 34 | F***4 | Glass washer | |
| 35 | F***4 | Glass pad | |
| 36 | G***0 | Nut | |
| 37 | F***5 | Lock assembly,left door | |
| 37 | F***6 | Lock assembly,right door | |
| 38 | G***5 | Screw M6x25-Zn.D | |
| 39 | Q***2 | Кольцевой хомут | |
| 40 | F***1 | Outer cover of pneumatic spring | |
| 41 | Q***5 | Омут шланга червячного привода | |
| 42 | F***1 | Frame welding assembly,left door | |
| 42 | F***2 | Frame welding assembly,right door | |
| 43 | Q***7 | Circlip for shaft | |
| 44 | F***5 | Povit pin for door | |
| 45 | F***6 | Pneumatic spring | |
| 46 | F***2 | Packing strip,left door frame | |
| 46 | F***2 | Packing strip,right door frame | |
| 47 | F***4 | Packing cover | |
| 48 | F***0 | Driver`s cab welding assembly | |
| 48 | F***0 | Driver`s cab welding assembly | |
| 48 | F***0 | Driver`s cab welding assembly | |
| 48 | F***0 | Driver`s caab wlding assembly | |
| 49 | F***9 | Right rear-view mirror |
