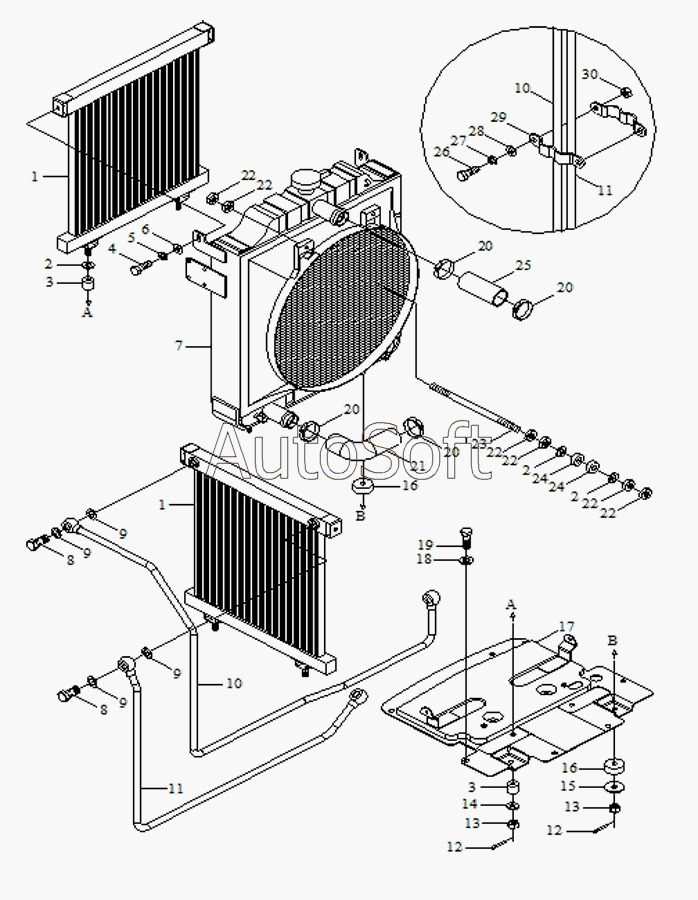

Каталог запасных частей к технике: Foton TA60 (2010). Cooling System Assembly-2
15
30
29
28
27
26
25
25
24
24
23
22
22
22
22
22
21
20
20
20
20
19
18
17
16
16
FT700.13B.001
14
13
13
12
12
11
11
10
10
9
9
9
9
8
8
7
6
5
4
3
3
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT700.13B.001 | F***1 | cooling system assembly | |
| 1 | F***0 | oil cooler assembly | |
| 2 | G***5 | Washer | |
| 3 | F***1 | rubber washer | |
| 4 | G***1 | Bolt | |
| 5 | G***3 | Washer | |
| 6 | G***6 | Washer | |
| 7 | F***a | radiator assembly | |
| 8 | F***0 | hollow bolt | |
| 9 | J***2 | Washer | |
| 10 | F***2 | oil inlet pipe assembly for oil cooler | |
| 11 | F***1 | oil outlet pipeassembly for oil cooler | |
| 12 | G***1 | Pin | |
| 13 | G***8 | slotted nut M10 | |
| 14 | F***7 | gasket | |
| 15 | F***6 | gasket | |
| 16 | F***2 | Rubber washer | |
| 17 | F***2 | Support weldment for water tank | |
| 18 | G***5 | Washer | |
| 19 | G***1 | Bolt | |
| 20 | Z***1 | Clamp | |
| 21 | F***4 | outlet hose of water tank | |
| 22 | G***1 | nut M10-A3L | |
| 23 | G***3 | bolt M10x280-Q-A2L | |
| 24 | F***5 | rubber washer | |
| 25 | F***0 | inlet hose ofwater tank | |
| 26 | G***1 | Bolt | |
| 27 | G***3 | Washer | |
| 28 | G***5 | Washer | |
| 29 | F***5 | oil pipe keeper | |
| 30 | G***0 | Nut |
