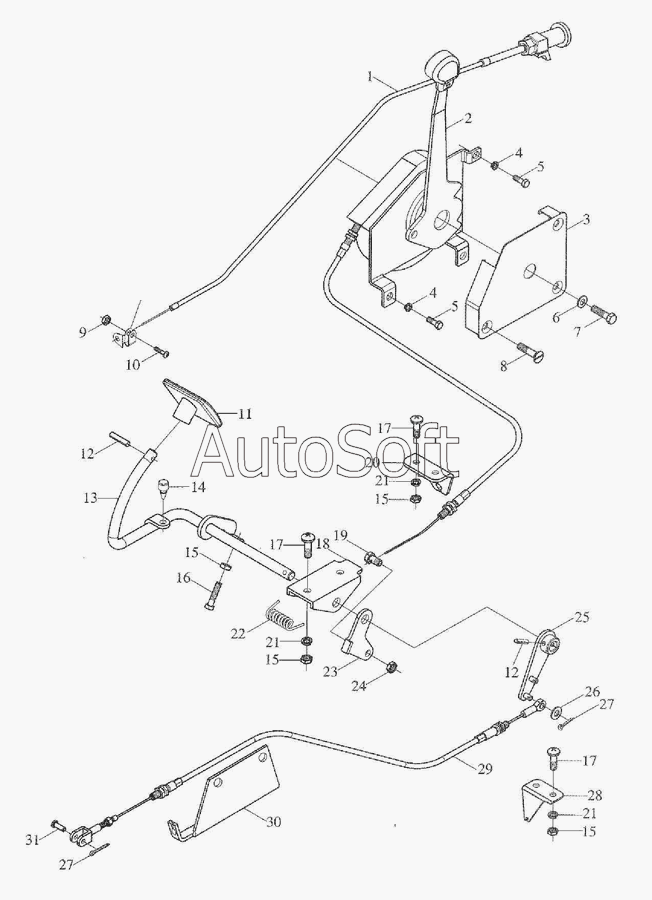

Каталог запасных частей к технике: Foton TA60 (2010). Control Mechanism Assembly of the Engine
FT650.20.001
FT700.20G.001
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
15
15
15
16
17
17
17
18
19
20
21
21
21
22
23
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT650.20.001 | F***1 | control mechanism assembly of the engine | |
| FT700.20G.001 | F***1 | control mechanism assembly of the engine | |
| 1 | F***8 | extinguish wire assembly | |
| 2 | F***9 | Hand throttle assembly | |
| 3 | F***4 | Hand throttle cover | |
| 4 | G***3 | Washer | |
| 5 | G***1 | Bolt | |
| 6 | G***6 | Washer | |
| 7 | G***0 | Bolt | |
| 8 | G***8 | Screw | |
| 9 | G***2 | Nut | |
| 10 | G***8 | screw M6*16-A2L | |
| 11 | F***1 | Foot pedal | |
| 12 | G***9 | Pin | |
| 13 | F***3 | pfoot padel weldment | |
| 14 | F***7 | rubber plug | |
| 15 | G***2 | Nut | |
| 16 | G***1 | Bolt | |
| 17 | G***8 | Винт М6х45 | |
| 18 | F***8 | throttle bracket | |
| 19 | F***3 | Fastening bolt | |
| 20 | F***5 | bracket for hand throttle wire | |
| 21 | G***3 | Washer | |
| 22 | F***4 | Torsion spring | |
| 23 | F***4 | Hand throttle rocker | |
| 25 | G***0 | Гайка М6 | |
| 26 | F***1 | foot throttle rocker weldment | |
| 27 | G***1 | Washer | |
| 28 | G***1 | Шплинт 3.2x25 | |
| 29 | F***6 | bracket for foot throttle wire | |
| 30 | F***4 | foot throttle wire assembly | |
| 31 | F***2 | bracket for wire | |
| 32 | G***2 | Pin |
