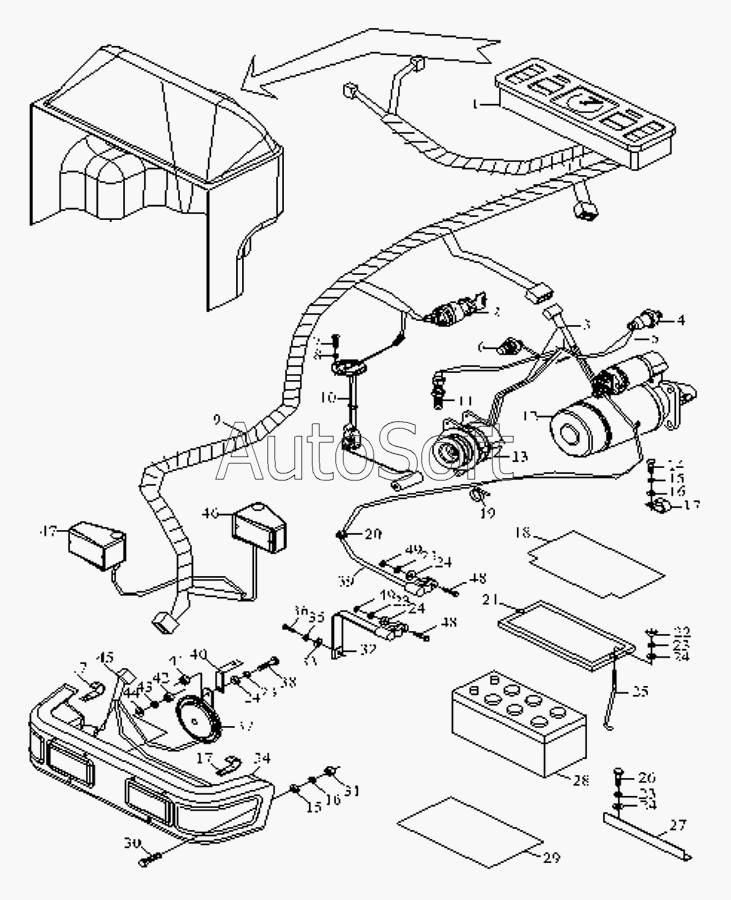

Каталог запасных частей к технике: Foton TA60 (2010). Electrical System Assembly
35
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
34
22
36
37
38
38
38
39
40
41
42
43
44
44
45
46
47
11
1
2
3
4
4
5
6
7
8
9
10
10
1
12
13
13
14
14
15
15
16
16
16
16
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***A | Combination instrument assembly | |
| 1 | F***B | Combination instrument assembly | |
| 2 | F***0 | Ignition lock JK460 | |
| 3 | F***4 | Engine harness assembly | |
| 4 | F***4 | Engine harness assembly | |
| 4 | F***7 | Pressure alarm | |
| 5 | F***5 | Wire for alarm | |
| 6 | F***2 | Water temperature sensor WDG1317 | |
| 7 | G***0 | Screw M4x6-Zn.D | |
| 8 | G***7 | Spring washer | |
| 9 | F***0 | Body harness assembly | |
| 10 | F***1 | Fuel sensor RG116351 | |
| 10 | F***0 | Body harness assembly | |
| 11 | F***4 | Speed sensor ZG255C | |
| 12 | Q***G | Starter QD141G | |
| 13 | J***B | Alternator JF1521B | |
| 13 | Q***B | Starter QD158B | |
| 14 | G***0 | Bolt | |
| 14 | J***Y | Alternator JFW17Y | |
| 15 | G***7 | Spring washer | |
| 16 | G***5 | Plain washer | |
| 17 | F***7 | Harness holder | |
| 18 | F***5 | Cover plate,battery | |
| 19 | Z***5 | Adjustable keeper | |
| 20 | F***2 | Rubber ring(3) | |
| 21 | F***2 | Fxed frame weldment | |
| 22 | F***2 | Fxed frame weldment | |
| 22 | G***8 | Wing nut M9-Zn.D | |
| 23 | G***7 | Spring washer | |
| 24 | G***5 | Plain washer | |
| 25 | F***1 | Pull rod ,battery | |
| 26 | G***0 | Bolt | |
| 27 | F***6 | Fixed plate of Battery | |
| 28 | F***0 | Battery | |
| 29 | F***7 | Base plate,battery | |
| 30 | G***0 | Bolt | |
| 31 | G***0 | Nut | |
| 32 | F***1 | Ground wire for battery | |
| 33 | G***5 | Plain washer | |
| 34 | F***0 | Front lamp unit assembly | |
| 35 | G***7 | Spring washer | |
| 36 | G***0 | Bolt | |
| 37 | F***0 | Electrical horn | |
| 38 | G***0 | Screw | |
| 39 | F***0 | Power source wire | |
| 40 | F***0 | Bracket,electrical horn | |
| 41 | G***0 | Nut | |
| 42 | Q***6 | Гайка | |
| 43 | Q***6 | Шайба пружинная | |
| 44 | Q***6 | Шайба | |
| 45 | F***1 | Harness assembly ,front lamp | |
| 46 | F***4 | Left armrest lamp assembly | |
| 47 | F***5 | Right armrest lamp assembly |
