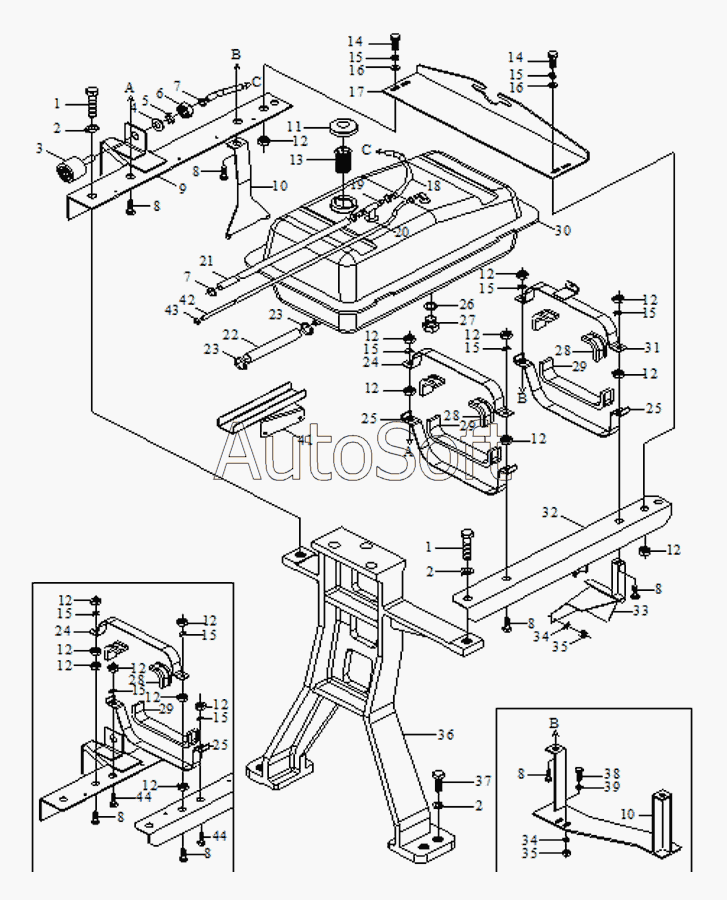

Каталог запасных частей к технике: Foton TA60 (2010). Fuel Tank Assembly-1
33
24
24
25
25
25
25
26
27
28
28
28
29
29
29
30
30
30
31
32
32
32
32
23
23
33
33
33
33
34
34
35
35
36
36
37
38
39
41
42
43
44
44
10
10
2
2
2
3
4
5
6
7
7
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
1
1
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
14
15
15
15
15
15
15
15
15
15
15
16
16
17
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT700.50A.212 | F***2 | Main auxiliary fuel tank link pipe | |
| 1 | G***3 | Bolt | |
| 2 | G***3 | Washer | |
| 3 | F***6 | Breather assembly | |
| 4 | G***1 | Washer | |
| 5 | G***3 | Washer | |
| 6 | G***0 | Nut | |
| 7 | Q***1 | Clamp | |
| 8 | G***3 | Bolt | |
| 9 | F***6 | Left bracket weldment | |
| 9 | F***a | Left bracket weldment | |
| 9 | F***6 | Left bracket weldment | |
| 9 | F***6 | Left bracket weldment | |
| 10 | F***4 | Left front bracket weldment, auxiliary fuel tank | |
| 10 | F***4 | Left front bracket weldment, auxiliary fuel tank | |
| 10 | F***4 | Left front bracket weldment, auxiliary fuel tank | |
| 10 | F***4 | Left front bracket weldment, auxiliary fuel tank | |
| 10 | F***4 | Left front bracket weldment, auxiliary fuel tank | |
| 11 | F***2 | Oil filler cap assembly | |
| 12 | G***0 | Nut | |
| 13 | F***3 | Filter screen assembly | |
| 14 | G***3 | Bolt | |
| 15 | G***3 | Washer | |
| 16 | G***1 | Washer | |
| 17 | F***0 | Bracket for helmet lock | |
| 17 | F***0 | Bracket for helmet lock | |
| 18 | F***a | Breather pipe | |
| 19 | F***a | Three-way pipe | |
| 20 | J***7 | Washer | |
| 21 | F***a | Exhaust pipe | |
| 22 | F***a | Oil supply hose | |
| 22 | F***2 | Oil supply hose | |
| 23 | Z***1 | Clamp | |
| 24 | F***1 | Rear binding strip,auxiliary fuel tank | |
| 25 | F***8 | Support plate of auxiliary fuel tank | |
| 25 | F***1 | Support plate of auxiliary fuel tank | |
| 26 | J***7 | Washer | |
| 27 | F***6 | Plug | |
| 28 | F***a | Main fuel tank upper felt strip | |
| 29 | F***a | Lower felt strip | |
| 30 | F***b | Auxiliary fuel tank weldment | |
| 30 | F***1 | Auxiliary fuel tank weldment | |
| 30 | F***1 | Auxiliary fuel tank weldment | |
| 31 | F***8 | Rear binding strip,auxiliary fuel tank | |
| 32 | F***7 | Right bracket weldment | |
| 32 | F***a | Right bracket weldment | |
| 32 | F***7 | Right bracket weldment | |
| 32 | F***7 | Right bracket weldment | |
| 33 | F***5 | Right front bracket weldment, auxiliary fuel tank | |
| 33 | F***5 | Right front bracket weldment, auxiliary fuel tank | |
| 33 | F***5 | Right front bracket weldment, auxiliary fuel tank | |
| 33 | F***5 | Right front bracket weldment, auxiliary fuel tank | |
| 33 | F***5 | Right front bracket weldment, auxiliary fuel tank | |
| 34 | G***3 | Шайба 12 | |
| 35 | G***0 | Гайка М6 | |
| 36 | F***4 | Helmet bracket | |
| 36 | F***4 | Helmet bracket | |
| 37 | G***3 | Bolt | |
| 38 | G***3 | Bolt | |
| 39 | G***1 | Washer | |
| 41 | F***8 | protect | |
| 42 | F***1 | return pipe | |
| 43 | Q***1 | Clamp | |
| 44 | G***3 | Bolt |
