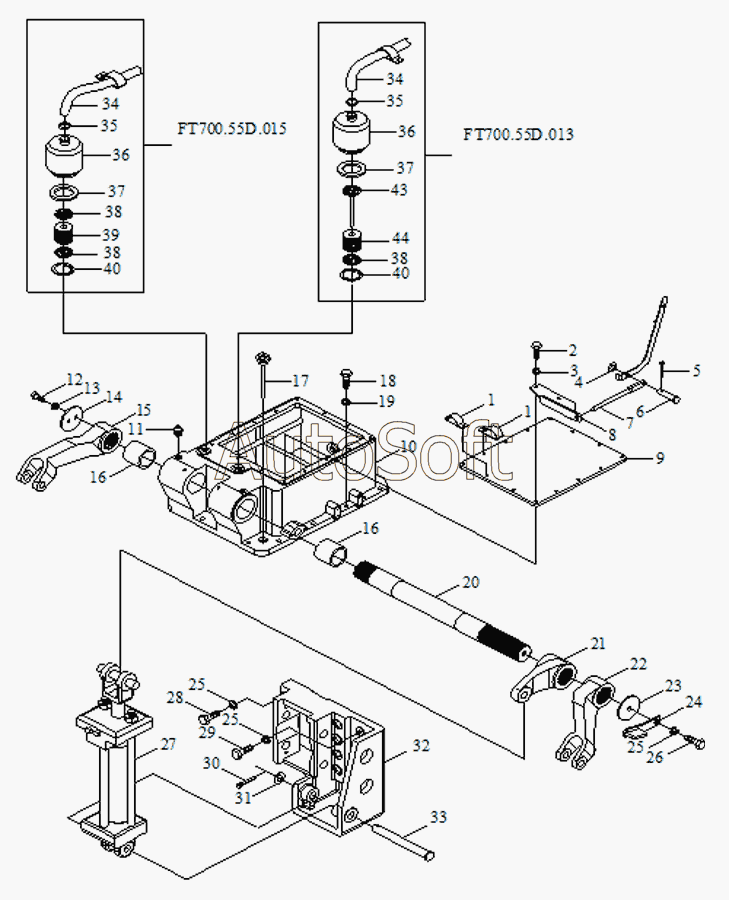

Каталог запасных частей к технике: Foton TA60 (2010). Coercionary Lifter Assembly
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
38
39
40
40
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | Harness holder | |
| 2 | G***3 | Bolt | |
| 3 | G***3 | Washer | |
| 4 | G***1 | Washer | |
| 5 | G***1 | Pin | |
| 6 | G***2 | Pin | |
| 7 | F***7 | restrict push rod weldment | |
| 8 | F***5 | bracket of push rod | |
| 9 | F***1 | cover | |
| 10 | F***3 | lifter shaft bracket | |
| 11 | J***1 | Oil cup M10x1 | |
| 12 | G***3 | Bolt | |
| 13 | G***3 | Washer | |
| 14 | F***5 | Pressure plate of left lifting arm | |
| 15 | F***5 | outer lifter-left | |
| 16 | F***7 | Copper sleeve | |
| 17 | F***6 | Dipstick | |
| 18 | G***3 | Bolt | |
| 19 | G***3 | Washer | |
| 20 | F***1 | lifter shaft bracket | |
| 21 | F***2 | lifting arm | |
| 22 | F***6 | outer lifter -right | |
| 23 | F***6 | pressure plate welding assembly,right | |
| 24 | F***8 | restrict push rod weldment | |
| 25 | G***3 | Washer | |
| 26 | G***3 | Bolt | |
| 27 | F***1 | O-100 hydraulic cylinder assembly | |
| 28 | G***3 | Bolt | |
| 29 | G***3 | Bolt | |
| 30 | G***1 | Pin | |
| 31 | G***5 | Washer | |
| 32 | F***2 | Cylinder Fxed frame weldment | |
| 33 | F***4 | pin roll | |
| 34 | ***4 | hose | |
| 35 | Z***1 | Clamp | |
| 36 | F***0 | respire organ | |
| 37 | J***7 | Washer | |
| 38 | F***7 | seat plate | |
| 39 | F***9 | respire organ cartridga | |
| 40 | G***1 | Circlip for shaft | |
| 41 | F***4 | hose | |
| 42 | F***4 | respire organ | |
| 43 | F***4 | Dipstick assembly | |
| 44 | F***2 | Breather assembly cartridge |
