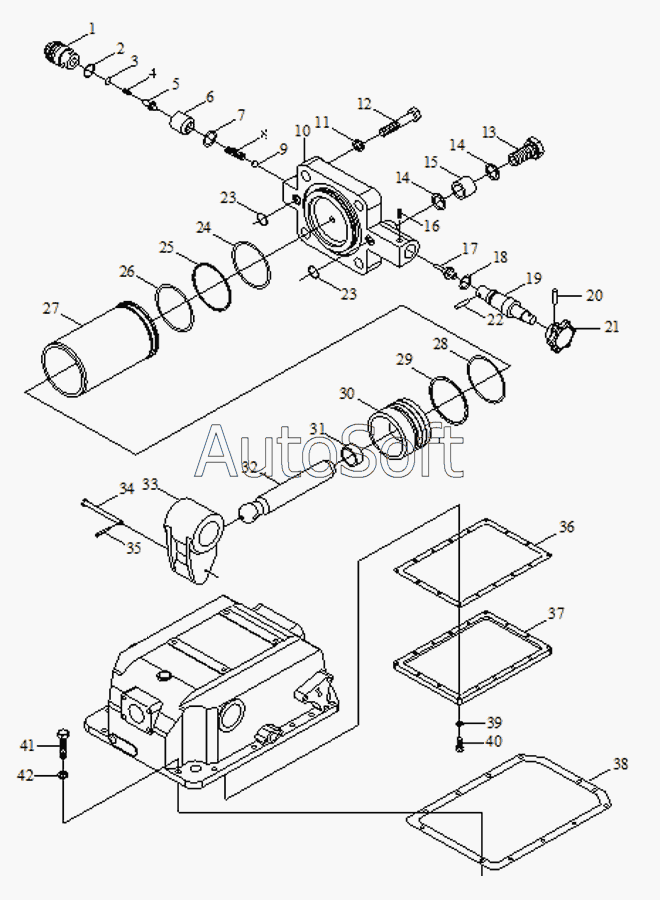

Каталог запасных частей к технике: Foton TA60 (2010). Lifter Assembly-2
33
23
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***9 | Plug,safety valve | |
| 2 | G***2 | Кольцевое резиновое уплотнение 28х1.8 | |
| 3 | F***8 | Adjusting shim | |
| 4 | F***7 | Spring, safety valve | |
| 5 | F***6 | Safety valve body, cylinder | |
| 6 | F***5 | Safety valve seat | |
| 7 | G***2 | Кольцевое резиновое уплотнение 28х1.8 | |
| 8 | F***0 | Spring, adjusting valve | |
| 9 | G***9 | Steel ball | |
| 10 | F***4 | Cylinder cover | |
| 11 | G***7 | Spring washer | |
| 12 | G***0 | Bolt M18X1.5X60-Zn.D | |
| 13 | F***2 | Hollow bolt | |
| 14 | F***1 | Aluminium washer | |
| 15 | F***3 | Sleeve | |
| 16 | G***5 | Screw M5X12-Zn.D | |
| 17 | F***3 | Adjusting valve | |
| 18 | G***2 | Кольцевое резиновое уплотнение 28х1.8 | |
| 19 | F***1 | Adjusting rod | |
| 20 | G***6 | Pin | |
| 21 | F***0 | Handwheel | |
| 22 | F***2 | Pin | |
| 23 | G***2 | Кольцевое резиновое уплотнение 28х1.8 | |
| 24 | G***2 | Кольцевое резиновое уплотнение 28х1.8 | |
| 25 | F***4 | Spacer ring, cylinder cover | |
| 26 | G***2 | Кольцевое резиновое уплотнение 28х1.8 | |
| 27 | F***9 | Cylinder trunk | |
| 28 | G***2 | Кольцевое резиновое уплотнение 28х1.8 | |
| 29 | F***5 | Piston ring | |
| 30 | F***6 | Piston ring | |
| 31 | F***7 | Ball seat of piston | |
| 32 | F***5 | Top rod of piston | |
| 33 | F***4 | Inner lifting arm | |
| 34 | F***8 | Pin roll | |
| 35 | G***0 | Split pin | |
| 36 | F***3 | Gasket, base plate cover | |
| 37 | F***2 | Base plate cover | |
| 38 | F***1 | Gasket, lifter housing | |
| 39 | G***7 | Spring washer | |
| 40 | G***0 | Bolt | |
| 41 | G***0 | Bolt | |
| 42 | G***7 | Spring washer |
