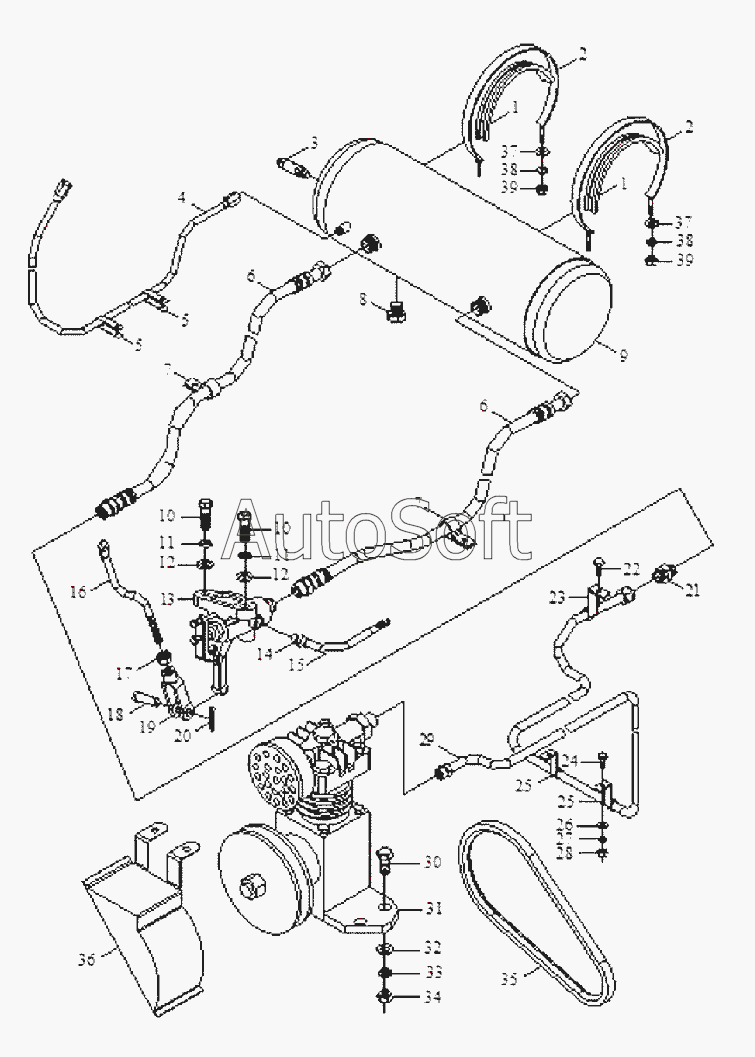

Каталог запасных частей к технике: Foton Europard 25 (2010). Pneumatic braking assembly of trailer-1
28
19
20
21
22
23
24
25
25
26
27
18
29
30
31
32
33
34
35
36
9
1
1
2
2
3
4
5
5
6
6
7
7
8
FT220.80.001
10
10
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT220.80.001 | F***1 | Pneumatic braking assembly of trailer | |
| 1 | F***6 | rubber pad of steel belt | |
| 2 | F***6 | steel belt weldment | |
| 3 | F***4 | Safety valve assembly | |
| 4 | F***9 | gas pressure gauge couling pipe assembly | |
| 5 | F***7 | fixed ferrule | |
| 6 | F***2 | braking valve inlet pipe | |
| 7 | F***2 | pipe ferrule I | |
| 8 | F***3 | Water drain valve assembly | |
| 9 | F***7 | air vessel | |
| 10 | G***1 | Bolt | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***1 | Шайба 12 | |
| 13 | F***4 | pneumatic braking valve assembly | |
| 14 | F***4 | Air outlet coupling | |
| 15 | F***3 | Air transportation pipe assembly | |
| 16 | F***1 | Joint staff | |
| 17 | G***0 | Гайка М6 | |
| 18 | G***2 | Валик фиксирующий В8х40 | |
| 19 | F***5 | Adjusting fork | |
| 20 | G***1 | Шплинт 3.2x25 | |
| 21 | F***3 | Straight pipe coupling | |
| 22 | G***1 | Bolt | |
| 23 | F***3 | pipe ferrule II | |
| 24 | G***1 | Bolt | |
| 25 | F***6 | pipe ferrule IV | |
| 26 | G***1 | Шайба 12 | |
| 27 | G***3 | Шайба 12 | |
| 28 | G***0 | Гайка М6 | |
| 29 | F***3 | Air outlet pipe,air compressor | |
| 30 | G***1 | Bolt | |
| 31 | F***3 | Air compressor ZY0.03/0.07-10 | |
| 32 | G***1 | Шайба 12 | |
| 33 | G***3 | Шайба 12 | |
| 34 | G***0 | Гайка М6 | |
| 35 | G***1 | V belt | |
| 36 | F***2 | strap wheel cover weldment of air pump |
