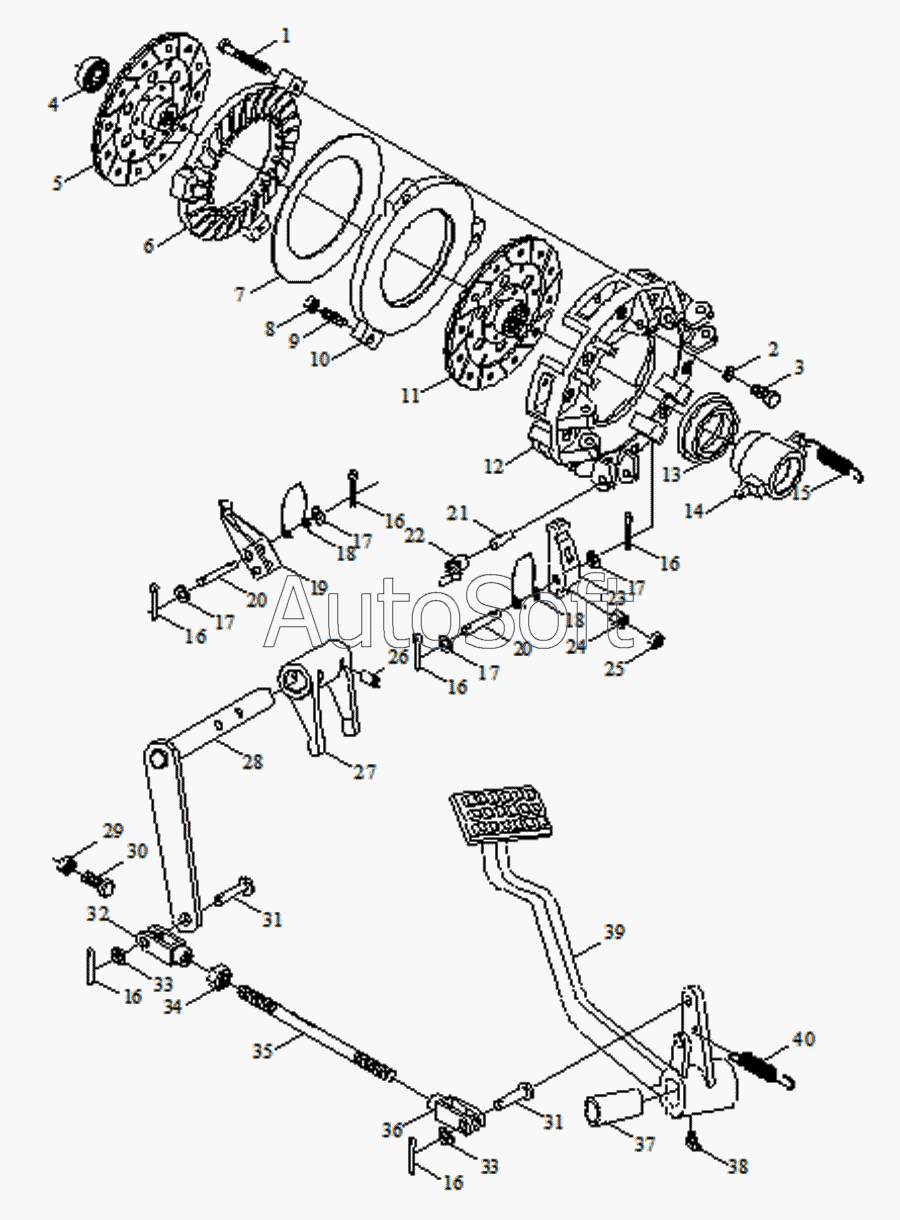

Каталог запасных частей к технике: Foton Europard 25 (2010). Clutch Assembly-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
17
17
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.21B.105 | F***5 | disk spring | |
| FT250.21B.112 | F***2 | pressure plate,auxiliary clutch | |
| 1 | F***4 | Drawbar,auxiliary clutch | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***3 | Болт M12x35 | |
| 4 | G***6 | Подшипник 212 | |
| 5 | F***6 | driven disk assembly, auxiliary clutch | |
| 6 | F***2 | pressure plate,auxiliary clutch | |
| 7 | F***5 | disk spring | |
| 8 | G***3 | Nut | |
| 9 | F***0 | adjusting screw,main clutch | |
| 10 | F***3 | pressure plate, main clutch | |
| 11 | F***5 | driven disk assembly, main clutch | |
| 12 | F***5 | clutch cover | |
| 13 | 9***1 | release bearing996711 | |
| 14 | F***3 | release bearing seat | |
| 15 | F***6 | return spring of release bearing seat | |
| 16 | G***1 | Шплинт 3.2x25 | |
| 17 | G***8 | Small washer-product grade A10 | |
| 18 | F***6 | spring of release lever, main clutch | |
| 19 | F***7 | release lever, main clutch | |
| 20 | F***1 | Throgh pin | |
| 21 | F***9 | Clevis pin with head | |
| 22 | F***4 | release lever, main clutch | |
| 23 | F***8 | release lever, auxiliary clutch | |
| 24 | F***5 | Ball nut | |
| 25 | G***1 | Гайка М20х1.5 | |
| 26 | G***9 | Spring type straight | |
| 27 | F***5 | clutch gear fork | |
| 28 | F***3 | release rocker unit, clutch | |
| 29 | G***2 | Гайка M10 | |
| 30 | G***3 | Болт M12x35 | |
| 31 | G***2 | Валик фиксирующий В8х40 | |
| 32 | F***8 | Front fork for drawbar | |
| 33 | G***1 | Шайба 12 | |
| 34 | G***2 | Гайка M10 | |
| 35 | F***2 | drawbar | |
| 36 | F***0 | Rear fork for drawbar | |
| 37 | F***9 | clutch pedal bush | |
| 38 | G***3 | Oil cup 45°M10x1 | |
| 39 | F***0 | clutch pedal weldment | |
| 40 | F***1 | pedal spring, clutch |
