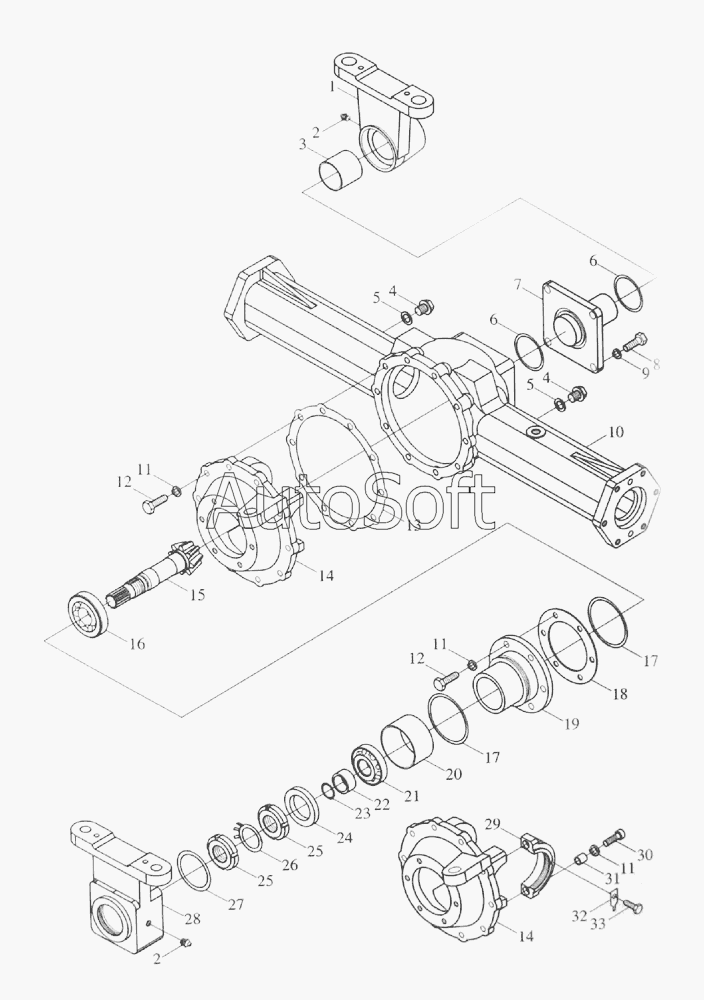

Каталог запасных частей к технике: Foton Europard 25 (2010). Front driving axle assembly-2
1
2
2
3
4
4
5
5
6
6
7
8
9
10
11
11
11
12
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT254.31F.001 | F***1 | front driving axle assembly | |
| 1 | F***8 | front support seat | |
| 2 | J***1 | Масленка M10x1 | |
| 3 | F***6 | sliding bearing sleeve 45x50x45 | |
| 4 | Q***6 | hexagon head bolt M14x1.5 | |
| 5 | J***2 | Шайба комбинированная 27 | |
| 6 | G***1 | O-seal ring | |
| 7 | F***7 | front support shaft | |
| 8 | G***3 | Болт M12x35 | |
| 9 | G***3 | Шайба 12 | |
| 10 | F***0 | main retarder housing | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***3 | Болт M12x35 | |
| 13 | F***2 | adjusting shim | |
| 14 | F***3 | differential seat | |
| 15 | F***7 | inner fastigiate gear shaft | |
| 16 | G***7 | Подшипник 32016 | |
| 17 | G***1 | O-seal ring | |
| 18 | F***1 | adjusting shim | |
| 19 | F***0 | rear support shaft | |
| 20 | F***9 | sliding bearing sleeve70x75x40 | |
| 21 | G***7 | Подшипник 32016 | |
| 22 | F***8 | oil cover sleeve | |
| 23 | G***1 | O-seal ring | |
| 24 | G***1 | Уплотнение В60х85х7 | |
| 25 | G***0 | Small round bolt M27x1.5 | |
| 26 | G***8 | Nut stop washer45 | |
| 27 | J***1 | rubber O-seal ring54.5x3.55 | |
| 28 | F***6 | rear support seat | |
| 29 | F***9 | fixed bearing cover | |
| 30 | G***0 | Болт М8x25 | |
| 31 | F***2 | inner parallel hexagon boltM10x41 | |
| 32 | F***1 | inner parallel hexagon boltM10x42 | |
| 33 | G***3 | Болт M12x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
