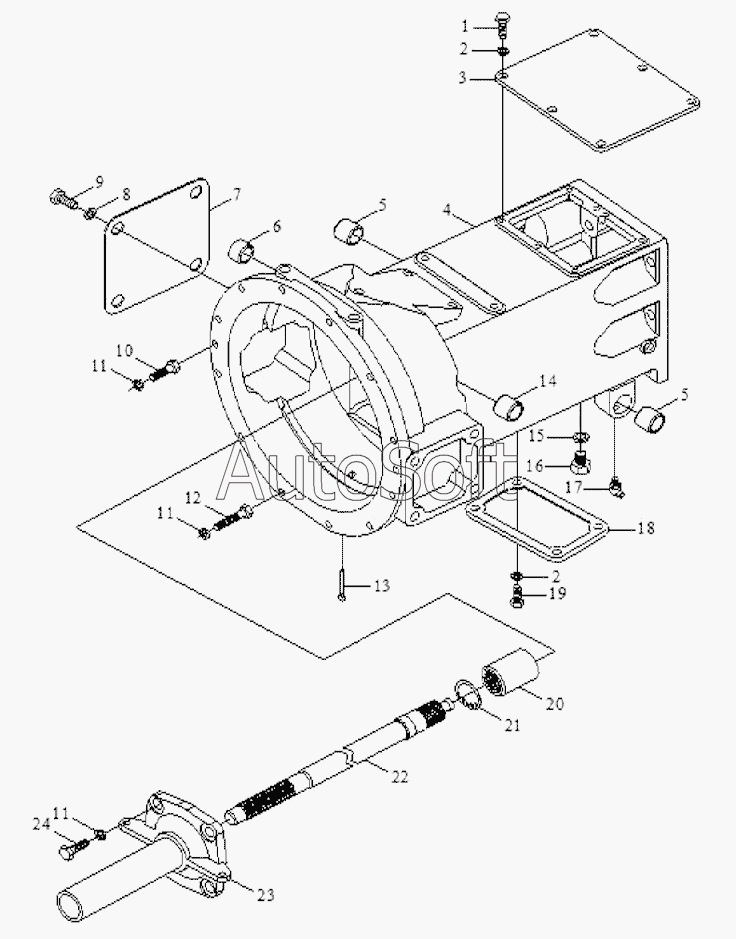

Каталог запасных частей к технике: Foton Europard 25 (2010). Clutch housing assembly-3
12
24
23
22
21
20
19
18
17
16
15
14
13
11
11
11
10
9
8
7
6
5
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.36.001 | F***1 | clutch housing assembly | |
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | F***6 | upper cover plate | |
| 4 | F***1 | clutch housing | |
| 5 | F***4 | sleeve of pedal axle | |
| 6 | F***2 | short sleeve of rocker shaft | |
| 7 | F***0 | side cover of checking hole | |
| 8 | G***3 | Шайба 12 | |
| 9 | G***1 | Bolt | |
| 10 | G***2 | Болт M12x50 | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***2 | Болт M12x50 | |
| 13 | G***1 | Шплинт 3.2x25 | |
| 14 | F***3 | long sleeve of rocker shaft | |
| 15 | F***8 | Washer | |
| 16 | J***8 | bolt M12x1.5 | |
| 17 | G***3 | Oil cup 45°M10x1 | |
| 18 | F***8 | cover plate | |
| 19 | G***3 | Болт M12x35 | |
| 20 | F***5 | spline sleeve | |
| 21 | G***1 | Кольцо установочное для отверстия 110 | |
| 22 | F***7 | clutch shaft | |
| 23 | F***9 | support seat of release bearing | |
| 24 | G***3 | Болт M12x35 |
