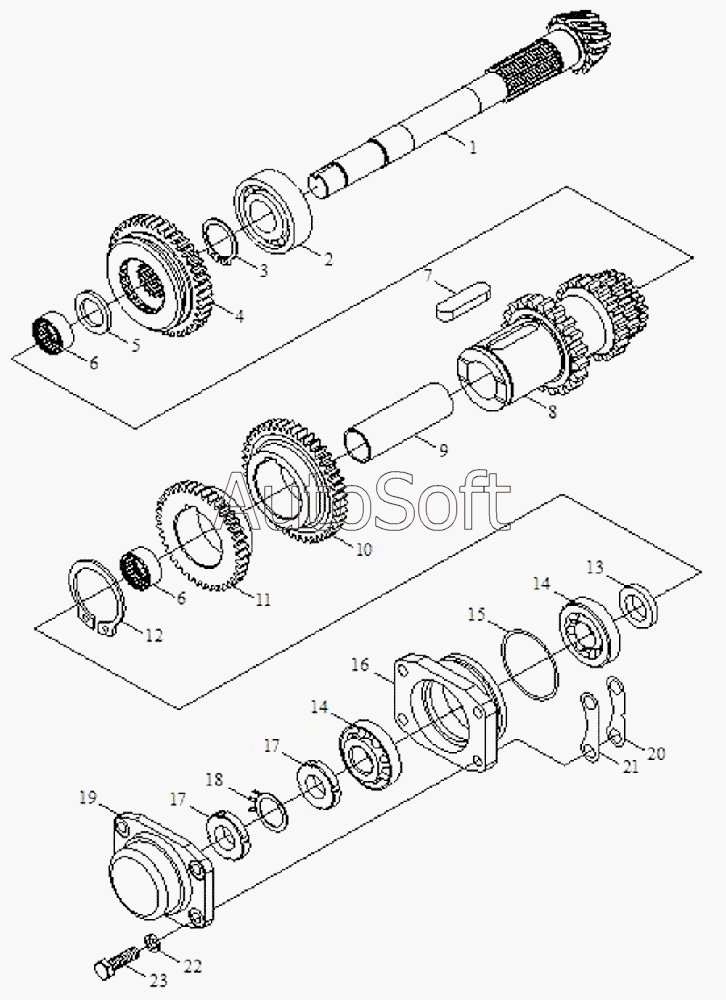

Каталог запасных частей к технике: Foton Europard 25 (2010). Gearbox assembly-3
12
23
22
21
20
19
18
17
17
16
15
14
14
13
1
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | second shaft | |
| 2 | G***3 | Cylindrical roller bearing | |
| 3 | G***1 | Кольцо установочное 12 | |
| 4 | F***3 | sliding gear of high-low gear | |
| 5 | F***4 | rear thrust ring of second shaft | |
| 6 | G***6 | Needle roller bearing | |
| 7 | G***6 | Parallel pin | |
| 8 | F***6 | driven gear for gears | |
| 9 | F***5 | long sleeve | |
| 10 | F***9 | driven gear for gears | |
| 11 | F***0 | driven gear for gears | |
| 12 | G***1 | Кольцо установочное 12 | |
| 13 | F***0 | front thrust ring of second shaft | |
| 14 | G***7 | Подшипник 32016 | |
| 15 | G***1 | O-seal ring | |
| 16 | F***1 | front bearing seat of second shaft | |
| 17 | G***2 | Round nut | |
| 18 | G***8 | Nut stop washer45 | |
| 19 | F***6 | front bearing cover of second shaft | |
| 20 | F***2 | adjusting shim of second shaft | |
| 21 | F***3 | adjusting shim of second shaft | |
| 22 | G***3 | Шайба 12 | |
| 23 | G***3 | Болт M12x35 |
