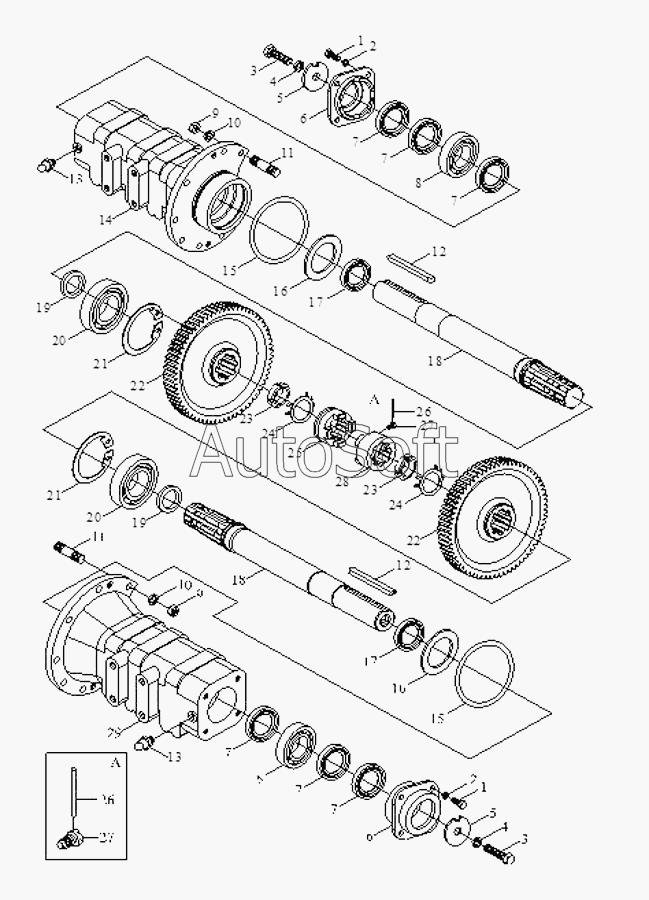

Каталог запасных частей к технике: Foton Europard 25 (2010). Gearbox assembly-6
16
16
29
28
27
27
26
26
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
1
1
15
15
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
7
7
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.37B.212 | F***2 | driving axle | |
| FT250.37B.217 | F***7 | right sleeve for driving axle | |
| FT250.37B.226 | F***6 | left sleeve for driving axle | |
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***3 | Болт M12x35 | |
| 4 | G***3 | Шайба 12 | |
| 5 | F***6 | circlip | |
| 6 | F***4 | bearing cover,driving axle | |
| 7 | G***1 | Уплотнение В60х85х7 | |
| 8 | G***6 | Подшипник 212 | |
| 9 | G***1 | Гайка М20х1.5 | |
| 10 | G***3 | Шайба 12 | |
| 11 | G***8 | Double end stud GM12-M12x1.25x40-8.8-A2L | |
| 12 | F***5 | flat key | |
| 13 | J***1 | Масленка M10x1 | |
| 14 | F***7 | right sleeve for driving axle | |
| 15 | G***1 | Кольцо типа "О" 145x3.55 | |
| 16 | F***2 | oil seal ring | |
| 17 | G***1 | Уплотнение В60х85х7 | |
| 18 | F***2 | driving axle | |
| 19 | F***8 | bearing circlip | |
| 20 | G***6 | Подшипник 212 | |
| 21 | G***1 | Кольцо установочное для отверстия 110 | |
| 22 | F***0 | final drive driven gear | |
| 23 | G***2 | Round nut | |
| 24 | G***8 | Nut stop washer45 | |
| 25 | F***1 | right mesh | |
| 26 | G***3 | Low carbon steel wire SZ-1.40 | |
| 27 | F***4 | locking bolt | |
| 28 | F***5 | left mesh | |
| 29 | F***6 | left sleeve for driving axle |
