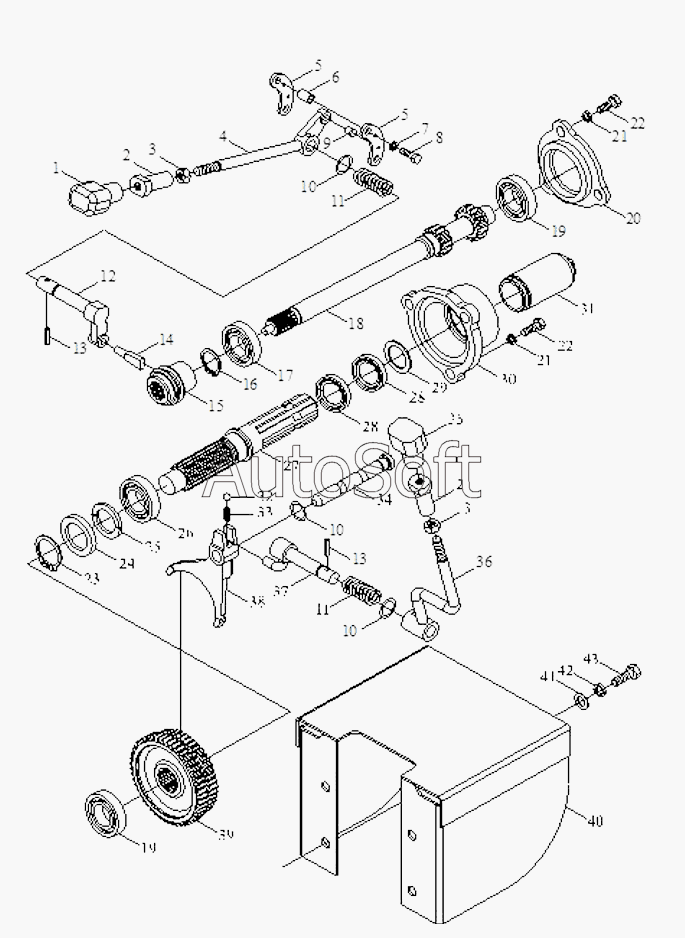

Каталог запасных частей к технике: Foton Europard 25 (2010). Power take-off assembly
1
2
2
3
3
4
5
5
6
7
8
9
10
10
10
11
11
12
13
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.41.001 | F***1 | power take-off assembly | |
| FT250.41A.001 | F***1 | power take-off assembly | |
| FT250.41A.102 | F***2 | propeller shaft for PTO(2) | |
| FT250.41A.108 | F***8 | driven gear,PTO(2) | |
| 1 | F***0 | handle | |
| 2 | F***5 | screw sleeve | |
| 3 | G***0 | Гайка М6 | |
| 4 | F***7 | throw-out lever assembly | |
| 5 | F***2 | positioning plate of throw-out lever | |
| 6 | F***1 | sleeve | |
| 7 | G***3 | Шайба 12 | |
| 8 | G***1 | Bolt | |
| 9 | F***8 | positioning pin | |
| 10 | G***1 | O-seal ring | |
| 11 | F***4 | spring of throw-out lever | |
| 12 | F***0 | gear fork shaft,PTO | |
| 13 | G***9 | Spring type straight | |
| 14 | F***9 | fork head, PTO | |
| 15 | F***1 | hub splines | |
| 16 | G***1 | Кольцо установочное 12 | |
| 17 | G***6 | Подшипник 212 | |
| 18 | F***2 | propeller shaft for PTO(1) | |
| 19 | G***6 | Подшипник 212 | |
| 20 | F***3 | bearing cover,propeller shaft | |
| 21 | G***3 | Шайба 12 | |
| 22 | G***3 | Болт M12x35 | |
| 23 | G***1 | Кольцо установочное 12 | |
| 24 | F***2 | thrust collar | |
| 25 | F***1 | thrust | |
| 26 | G***4 | Deep groove ball bearing 6206 | |
| 27 | F***6 | shaft for PTO | |
| 28 | G***1 | Уплотнение В60х85х7 | |
| 29 | F***3 | washer | |
| 30 | F***4 | bearing cover, PTO | |
| 31 | F***7 | guard,PTO assembly | |
| 32 | G***8 | Steel bal | |
| 33 | F***8 | locking spring, gearshift fork | |
| 34 | F***6 | shifting fork axle, PTO | |
| 35 | F***1 | handle | |
| 36 | F***4 | shifting control level weldment,PTO | |
| 37 | F***3 | shifting fork level assembly,PTO | |
| 38 | F***5 | shifting fork,PTO | |
| 39 | F***8 | driven gear,PTO(1) | |
| 40 | F***a | guard assembly,PTO shaft | |
| 41 | G***1 | Шайба 12 | |
| 42 | G***3 | Шайба 12 | |
| 43 | G***1 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
