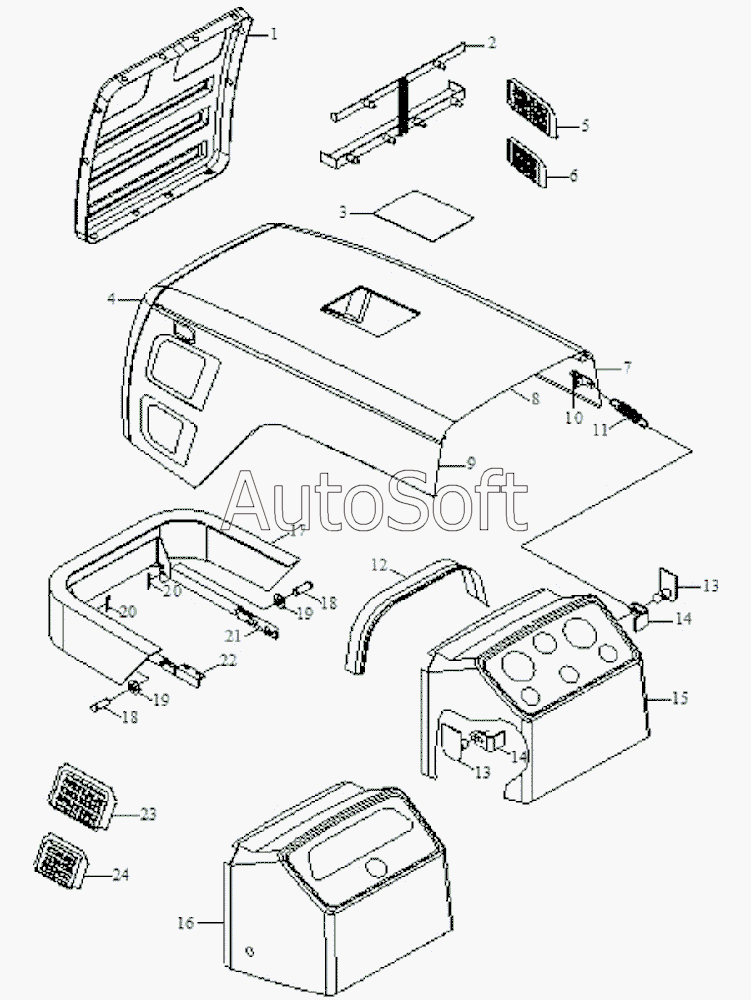

Каталог запасных частей к технике: Foton Europard 25 (2010). Helmet and mud guard assembly-1
13
13
24
23
22
21
20
20
19
19
18
18
17
16
15
14
14
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT220.47G.001 | F***1 | Helmet and mud guard assembly | |
| FT224.47G.001 | F***1 | helmet and mud guard assembly | |
| FT224.47G.401 | F***1 | joint plate wledment for left pivot | |
| FT224.47G.402 | F***2 | joint plate wledment for right pivot | |
| 1 | F***9 | helmet front plate | |
| 2 | F***0 | front lamp fixing bracket | |
| 3 | F***2 | oil tank cover | |
| 4 | F***8 | helmet front plate frame | |
| 5 | F***4 | upper screening plate,right side plate | |
| 6 | F***6 | low screening plate,right side plate | |
| 7 | F***2 | right side plate, helmet | |
| 8 | F***1 | upper plate,helmet | |
| 9 | F***3 | left side plate,helmet | |
| 10 | F***6 | spring support seat assembly | |
| 11 | F***5 | spring | |
| 12 | F***0 | Rubber belt | |
| 13 | F***8 | lever support assembly | |
| 14 | F***3 | spring hanger | |
| 15 | F***1 | panel | |
| 16 | F***3 | panel | |
| 17 | F***0 | low coaming heldment | |
| 18 | G***2 | Валик фиксирующий В8х40 | |
| 19 | G***1 | Шайба 12 | |
| 20 | G***1 | Шплинт 3.2x25 | |
| 21 | F***1 | joint plate wledment for right pivot | |
| 22 | F***2 | joint plate wledment for left pivot | |
| 23 | F***5 | upper screening plate,left side plate | |
| 24 | F***7 | low screening plate,left side plate |
