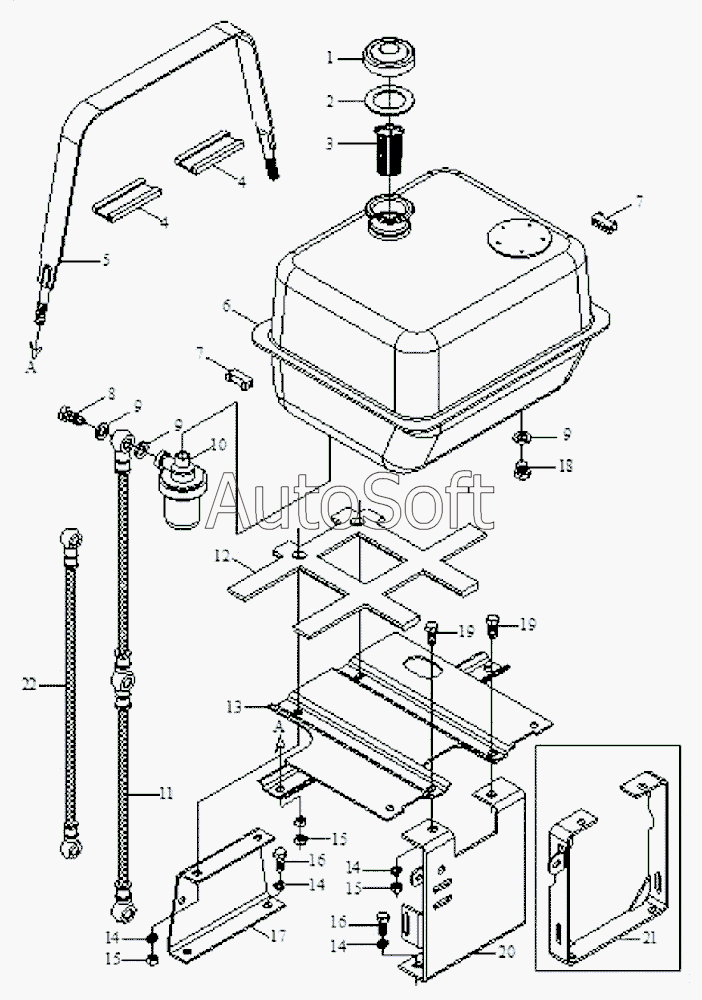

Каталог запасных частей к технике: Foton Europard 25 (2010). Fuel tank assembly
11
22
21
20
20
19
19
18
17
16
16
15
15
15
14
14
14
14
13
12
10
9
9
9
8
7
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT220.50.001 | F***1 | fuel tank assembly | |
| FT250.50A.001 | F***1 | fuel tank assembly | |
| 1 | F***a | cap of fuel tank | |
| 2 | F***a | washer | |
| 3 | F***a | filter screen assembly | |
| 4 | F***2 | rubber pad of steel belt | |
| 5 | F***3 | steel belt weldment | |
| 6 | F***2 | fuel tank weldment | |
| 7 | F***4 | rubber chart of steel belt | |
| 8 | F***6 | hollow bolt | |
| 9 | J***2 | Шайба комбинированная 27 | |
| 10 | F***3 | Settling bowl assembly | |
| 11 | F***3 | oil transport pipe assembly | |
| 12 | F***3 | rubber pad of tank | |
| 13 | F***1 | support plate weldment for tank | |
| 14 | G***3 | Шайба 12 | |
| 15 | G***0 | Гайка М6 | |
| 16 | G***3 | Болт M12x35 | |
| 17 | F***6 | front support rack for tank | |
| 18 | F***7 | fuel outlet plug | |
| 19 | G***3 | Болт M12x35 | |
| 20 | F***6 | rear support weldment for tank(match steel helmet using) | |
| 20 | F***7 | rear support weldment for tank(match vitreous helmet using) | |
| 21 | F***6 | rear support weldment for tank | |
| 22 | F***3 | oil transport pipe assembly |
