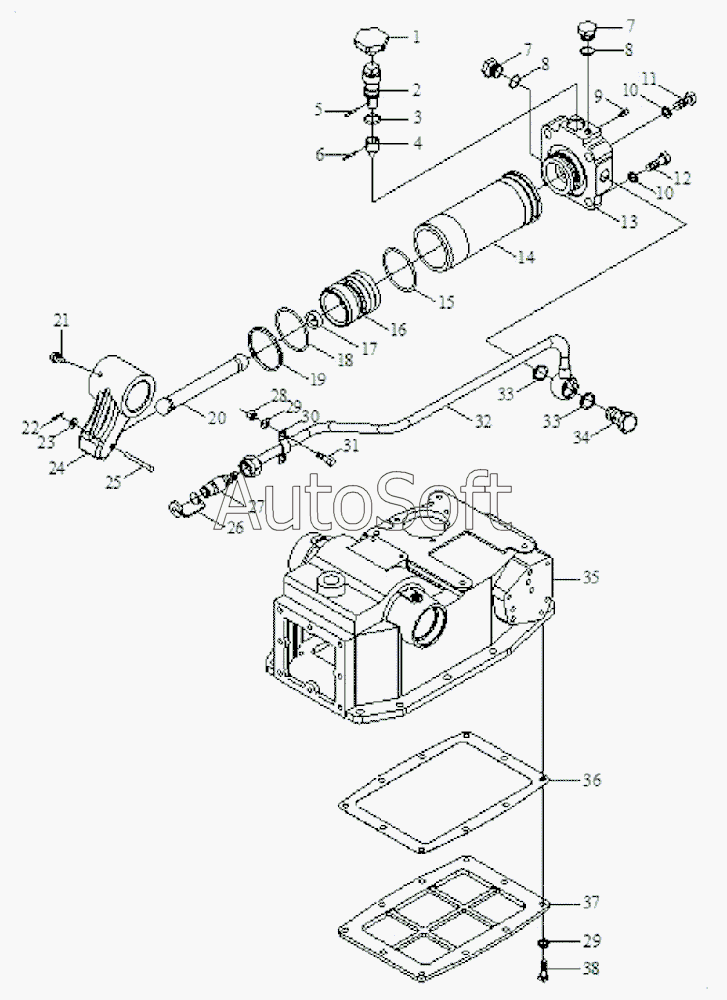

Каталог запасных частей к технике: Foton Europard 25 (2010). Lifter assembly-1
29
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
33
34
35
36
37
38
10
10
1
2
3
4
5
6
7
7
8
8
9
FT250.55.001
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.55.001 | F***1 | Lifter assembly | |
| 1 | F***0 | Handwheel | |
| 2 | F***8 | Adjusting valve stem | |
| 3 | G***1 | O-seal ring | |
| 4 | F***9 | Adjusting valve | |
| 5 | G***9 | Spring type straight | |
| 6 | G***9 | Spring type straight | |
| 7 | J***0 | Винт-заглушка M14x1.5 | |
| 8 | J***4 | seal ring | |
| 9 | G***9 | slotted set screw with dog pointM5x6x4 | |
| 10 | G***3 | Шайба 12 | |
| 11 | G***2 | Болт M12x50 | |
| 12 | G***2 | Болт M12x50 | |
| 13 | F***6 | cylinder head | |
| 14 | F***2 | cylinder trunk | |
| 15 | G***1 | O-seal ring | |
| 16 | F***0 | piston | |
| 17 | F***1 | ball seat of piston | |
| 18 | G***1 | O-seal ring | |
| 19 | F***4 | washer | |
| 20 | F***2 | top rod | |
| 21 | G***2 | Валик фиксирующий В8х40 | |
| 22 | G***1 | Шплинт 3.2x25 | |
| 23 | G***5 | Шайба 14 | |
| 24 | F***3 | inner lifting arm | |
| 25 | G***2 | Валик фиксирующий В8х40 | |
| 26 | F***3 | Dust proof lid | |
| 27 | F***0 | Quick-change coupling | |
| 28 | G***0 | Гайка М6 | |
| 29 | G***3 | Шайба 12 | |
| 30 | F***0 | pipe clip | |
| 31 | G***1 | Bolt | |
| 32 | F***6 | hydraulic pressure output pipe weldment | |
| 33 | J***4 | seal ring | |
| 34 | F***9 | hollow bolt | |
| 35 | F***1 | lifter housing | |
| 36 | F***6 | paper gasket of base plate | |
| 37 | F***5 | base plate of lifter housing | |
| 38 | G***3 | Болт M12x35 |
