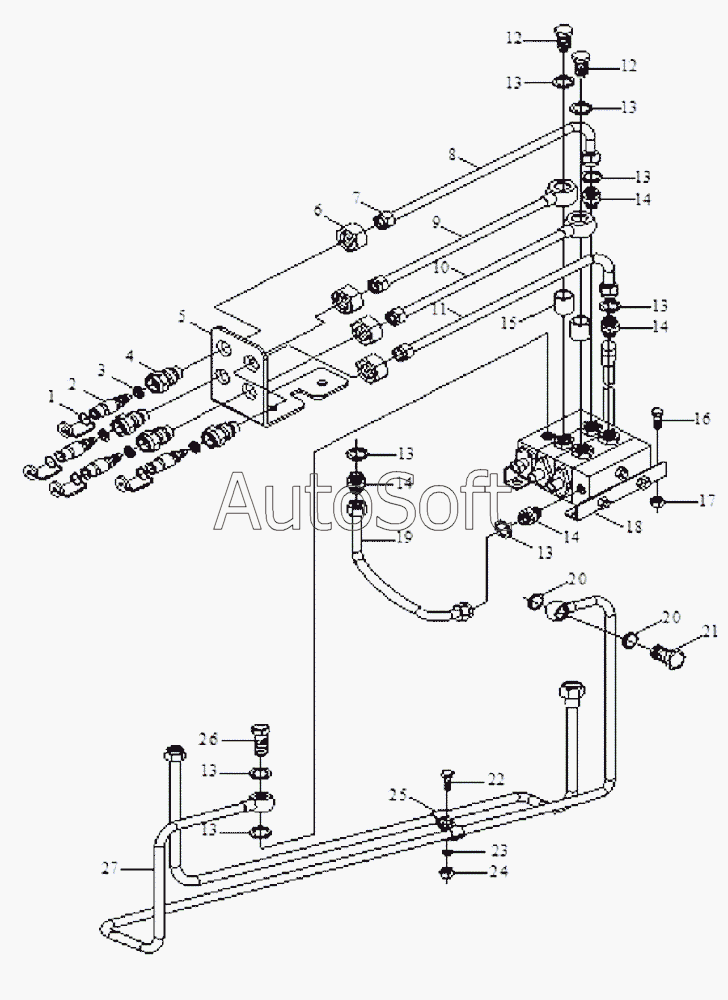

Каталог запасных частей к технике: Foton Europard 25 (2010). Multi-way valve's oil pump/pipe assembly-1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
13
13
13
14
14
14
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT224.58.001 | F***1 | Multi-way valve's oil pump/pipe assembly | |
| FT224.58.013 | F***3 | Oil inlet pipe weldment for multi-way valve | |
| FT254.58.001 | F***1 | Multi-way valve's oil pump/pipe assembly | |
| FT654.58.010 | F***0 | Quick-change coupling(Option) | |
| 1 | F***3 | Dust proof lid | |
| 2 | F***0 | Quick-change coupling | |
| 3 | F***a | Washer | |
| 4 | F***a | Oil pipe coupling | |
| 5 | F***1 | Oil pipe bracket | |
| 6 | G***3 | Nut | |
| 7 | F***2 | Oil pipe coupling | |
| 8 | F***5 | Oil outlet pipe assembly 1 | |
| 9 | F***2 | Oil outlet pipe assembly 1 | |
| 10 | F***3 | Oil outlet pipe assembly 2 | |
| 11 | F***6 | Oil outlet pipe assembly 2 | |
| 12 | F***3 | hollow bolt-4 | |
| 13 | J***2 | Шайба комбинированная 27 | |
| 14 | F***2 | sheath type of straight through coupling | |
| 15 | F***4 | thick washer | |
| 16 | G***1 | Bolt | |
| 17 | G***1 | Hexagon nut | |
| 18 | F***7 | Multi-way reversing valve | |
| 19 | F***1 | Oil inlet pipe assembly for distributor | |
| 20 | J***2 | Шайба комбинированная 27 | |
| 21 | F***2 | hollow bolt | |
| 22 | G***1 | Bolt | |
| 23 | G***3 | Шайба 12 | |
| 24 | G***0 | Гайка М6 | |
| 25 | F***8 | oil pipe ferrule and rubber washer agglutination | |
| 26 | F***3 | hollow bolt-2 | |
| 27 | F***4 | Oil inlet pipe weldment for multi-way valve |
