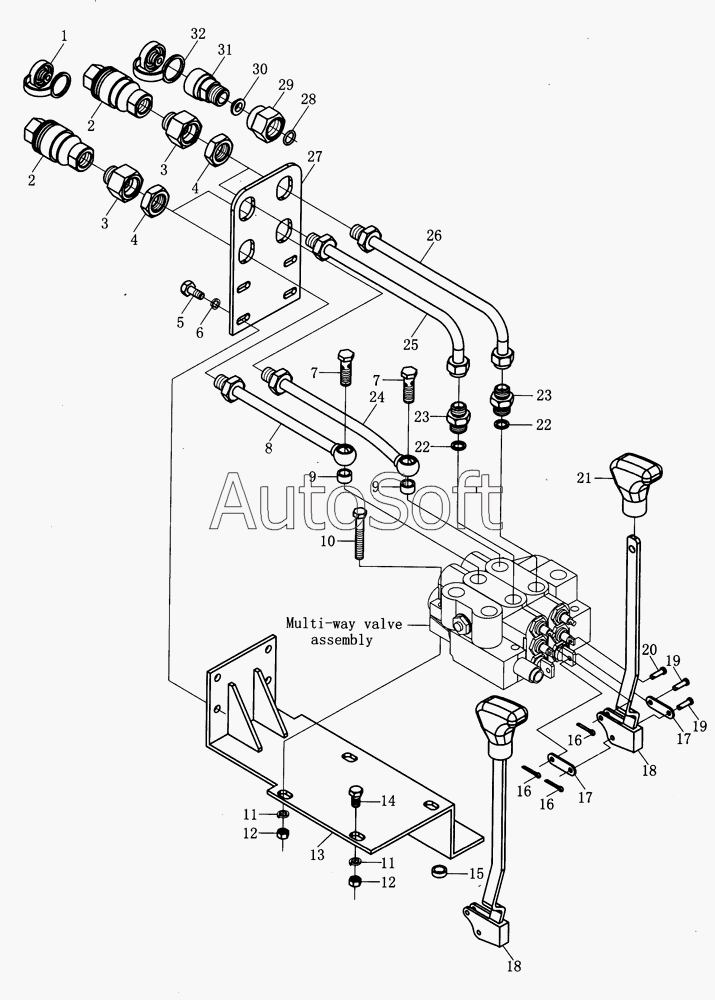

Каталог запасных частей к технике: Foton Europard 40 (2010). Gear Pump/Pipe and Hydraulic Output Assembly (FT354)
FT354.58A.001
1
2
2
3
3
4
4
5
6
7
7
8
9
9
10
11
11
12
12
13
14
15
16
16
16
17
17
18
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT354.58A.001 | F***1 | Gear pump/pipe and hydraulic output assembly | |
| 1 | F***3 | Dust proof lid | |
| 2 | F***0 | Quick-change coupling | |
| 3 | F***4 | Oil pipe joint | |
| 4 | G***3 | Nut | |
| 5 | G***3 | Болт M12x35 | |
| 6 | G***3 | Шайба 12 | |
| 7 | F***0 | Hollow bolt | |
| 8 | F***6 | Multi-way valve oil outlet pipe assembly | |
| 9 | F***9 | Thick washer - 1 | |
| 10 | G***2 | Болт M12x50 | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***0 | Гайка М6 | |
| 13 | F***a | Fixed bracket weldmet of multi - way valve | |
| 14 | G***3 | Болт M12x35 | |
| 15 | F***1 | Spacer brique | |
| 16 | G***1 | Шплинт 3.2x25 | |
| 17 | F***3 | Connecting plate | |
| 18 | F***4 | Control handle weldment | |
| 19 | G***2 | Валик фиксирующий В8х40 | |
| 20 | G***2 | Валик фиксирующий В8х40 | |
| 21 | F***3 | Handle knob assembly | |
| 22 | J***2 | Шайба комбинированная 27 | |
| 23 | F***2 | Direct joint body 1 | |
| 24 | F***4 | Multi - way valve oil outlet pipe assembly - 3 | |
| 25 | F***7 | Multi - way valve oil outlet pipe assembly - 2 | |
| 26 | F***5 | Multi - way valve oil outlet pipe assembly - 4 | |
| 27 | F***a | Fixed bracket of snap joint | |
| 28 | G***1 | O-seal ring | |
| 29 | F***2 | Oil pipe joint | |
| 30 | F***a | Washer | |
| 31 | F***0 | Snap joint | |
| 32 | F***5 | Dust cap |
