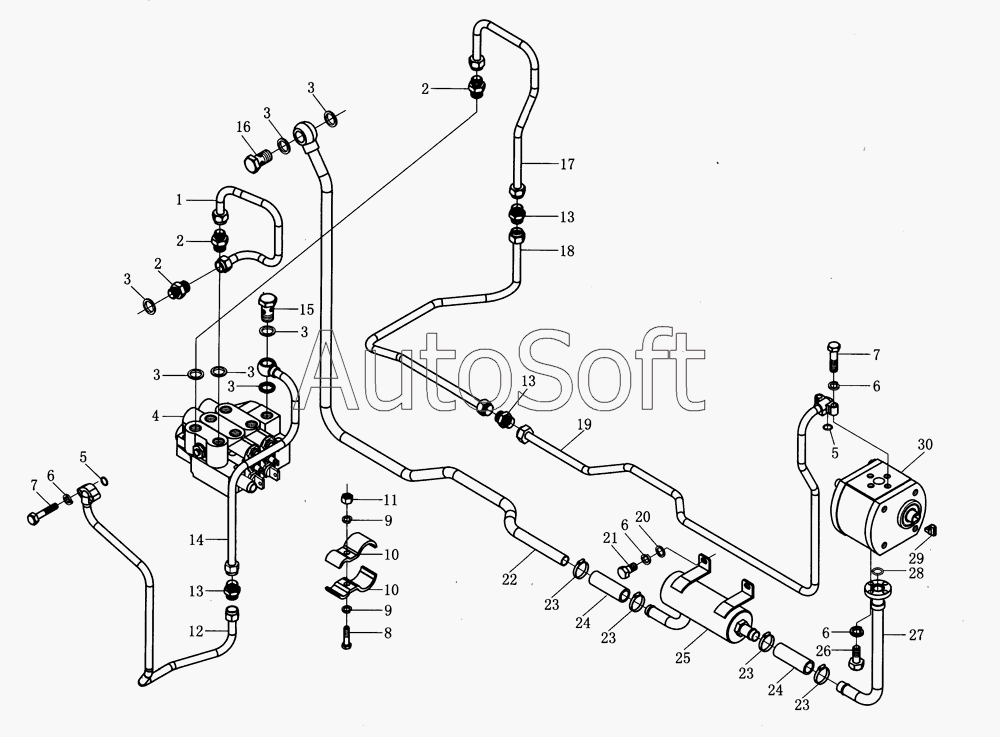

Каталог запасных частей к технике: Foton Europard 40 (2010). Gear Pump/Pipe and Hydraulic Output Assembly (FT404)
15
30
29
28
27
26
25
24
24
23
23
23
23
22
21
20
19
18
17
16
FT404.58.001
14
13
13
13
12
11
10
10
9
9
8
7
7
6
6
6
6
5
5
4
3
3
3
3
3
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT404.58.001 | F***1 | Gear pump/pipe and hydraulic output assembly | |
| 1 | F***6 | Multi-way valve oil return pipe assembly | |
| 2 | F***2 | Direct joint body 1 | |
| 3 | J***2 | Шайба комбинированная 27 | |
| 4 | F***0 | Multi-way valve assembly DF250F | |
| 5 | G***1 | O-seal ring | |
| 6 | G***3 | Шайба 12 | |
| 7 | G***3 | Болт M12x35 | |
| 8 | G***3 | Болт M12x35 | |
| 9 | G***3 | Шайба 12 | |
| 10 | F***3 | Pipe clamp and rubber cushion | |
| 11 | G***0 | Гайка М6 | |
| 12 | F***8 | Multi-way valve oil outlet pipe assembly - 2 | |
| 13 | F***1 | Direct joint body | |
| 14 | F***5 | Multi-way valve oil outlet pipe assembly | |
| 15 | F***7 | Hollow bolt | |
| 16 | F***1 | Hollow bolt | |
| 17 | F***7 | Multi-way valve oil intake pipe assembly | |
| 18 | F***9 | Multi-way valve oil intake pipe assembly | |
| 19 | F***0 | Multi - way valve oil intake pipe assembly - 3 | |
| 20 | G***1 | Шайба 12 | |
| 21 | G***3 | Болт M12x35 | |
| 22 | F***2 | Oil suction long pipe weldment | |
| 23 | Z***1 | Clamp | |
| 24 | F***4 | Oil suction rubber pipe | |
| 25 | F***0 | Oil filter assembly | |
| 26 | G***3 | Болт M12x35 | |
| 27 | F***5 | Oil suction short pipe weldment | |
| 28 | G***1 | O-seal ring | |
| 29 | F***2 | Cross slider | |
| 30 | F***0 | Gear pump |
