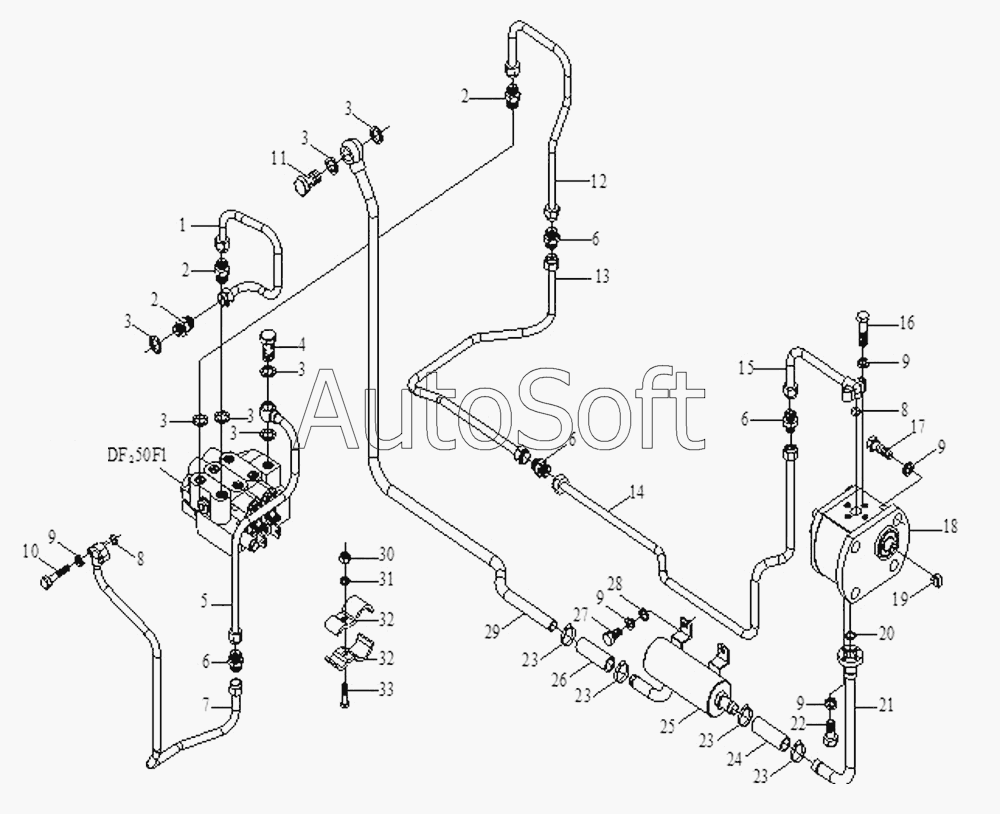

Каталог запасных частей к технике: Foton Europard 40 (2010). Gear Pump/Pipe and Multi-way Valve Assembly
26
18
19
20
21
22
23
23
23
23
24
25
25
17
27
28
29
29
30
31
32
32
33
9
9
9
9
9
FT404.58X.001
1
2
2
2
3
3
3
3
3
3
3
4
5
6
6
6
6
7
8
8
FT454.58.001
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT404.58X.001 | F***1 | Gear Pump/Pipe and Multi-way Valve Assembly | |
| FT454.58.001 | F***1 | Gear Pump/Pipe and Multi-way Valve Assembly | |
| 1 | F***3 | Multi-way Valve oil return pipe assembly | |
| 2 | F***2 | Direct joint body 1 | |
| 3 | J***2 | Шайба комбинированная 27 | |
| 4 | F***7 | Hollow bolt | |
| 5 | F***5 | Multi-way valve oil outlet pipe assembly | |
| 6 | F***1 | Direct joint body | |
| 7 | F***1 | Multi-way Valve oil outlet pipe assembly | |
| 8 | G***1 | O-seal ring | |
| 9 | G***3 | Шайба 12 | |
| 10 | G***3 | Болт M12x35 | |
| 11 | F***1 | Hollow bolt | |
| 12 | F***7 | Multi-way valve oil intake pipe assembly | |
| 13 | F***9 | Multi-way valve oil intake pipe assembly | |
| 14 | F***2 | Multi-way Valve oil intake pipe assembly | |
| 14 | F***2 | Pressure oil pipe assembly | |
| 15 | F***1 | Pressure oil pipe assembly-1 | |
| 16 | G***3 | Болт M12x35 | |
| 17 | G***1 | Шайба 12 | |
| 18 | F***0 | Gear pump | |
| 19 | F***2 | Cross slider | |
| 20 | G***1 | O-seal ring | |
| 21 | F***5 | Oil suction short pipe weldment | |
| 22 | G***3 | Болт M12x35 | |
| 23 | Z***1 | Clamp | |
| 24 | F***3 | Oil suction rubber pipe | |
| 25 | F***0 | Oil filter assembly | |
| 25 | F***0 | Oil filter assembly | |
| 26 | F***4 | Oil suction rubber pipe | |
| 27 | G***3 | Болт M12x35 | |
| 28 | G***5 | Шайба 14 | |
| 29 | F***3 | Oil suction long pipe weldment | |
| 29 | F***1 | Oil suction pipe weldment | |
| 30 | G***0 | Гайка М6 | |
| 31 | G***3 | Шайба 12 | |
| 32 | F***3 | Pipe clamp and rubber cushion | |
| 33 | G***3 | Болт M12x35 |
