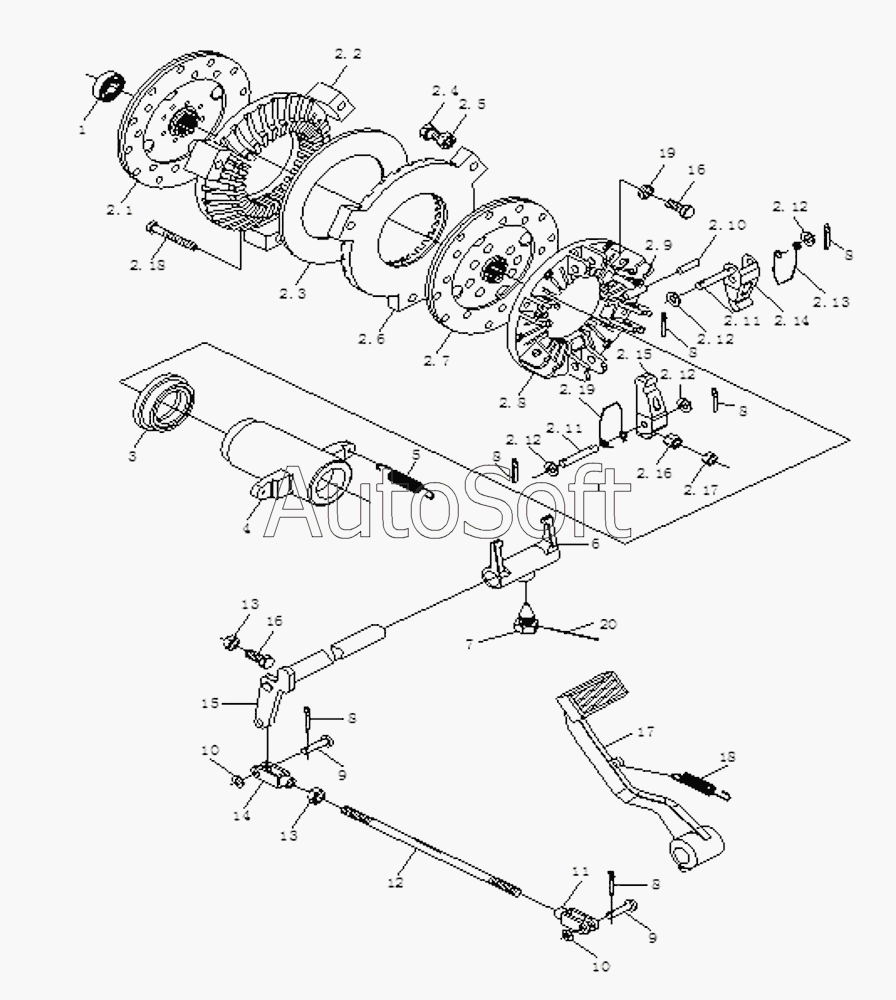

Каталог запасных частей к технике: Foton Europard 40 (2010). Dual-Stage Clutch Assembly
1
1
2
2
2
2.1
2.1
2.2
2.2
2.3
2.3
2.3
2.4
2.5
2.6
2.6
2.7
2.7
2.8
2.8
2.9
2.9
2.10
2.11
2.11
2.12
2.12
2.12
2.12
2.13
2.13
2.14
2.14
2.15
2.15
2.16
2.17
2.18
2.18
2.19
3
4
4
5
6
7
8
8
8
8
8
8
9
9
10
10
11
12
13
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Подшипник 212 | |
| 1 | G***6 | Подшипник 212 | |
| 10 | G***1 | Шайба 12 | |
| 11 | F***0 | Rear fork for drawbar | |
| 12 | F***0 | Drawbar | |
| 13 | G***0 | Гайка М6 | |
| 14 | F***8 | Front fork for drawbar | |
| 15 | F***3 | Release fork shaft unit of clutch | |
| 16 | G***3 | Болт M12x35 | |
| 17 | F***2 | Pedal assembly of clutch | |
| 18 | F***0 | Return spring | |
| 19 | G***3 | Шайба 12 | |
| 2 | F***1 | Clutch sub-assembly | |
| 2 | F***1 | Clutch sub-assembly | |
| 2 | F***1 | Clutch sub-assembly | |
| 2.1 | F***5 | Wearing plate assembly,auxiliary clutch | |
| 2.1 | F***5 | Wearing plate assembly,auxiliary clutch | |
| 2.10 | F***9 | Clevis pin with head | |
| 2.11 | F***1 | Throgh pin | |
| 2.12 | G***8 | Small washer-product grade A10 | |
| 2.13 | F***8 | Spring of main release lever | |
| 2.13 | F***8 | Spring of main release lever | |
| 2.14 | F***7 | Release lever of main clutch | |
| 2.14 | F***7 | Release lever of main clutch | |
| 2.15 | F***6 | Release lever of auxiliary clutch | |
| 2.15 | F***6 | Release lever of auxiliary clutch | |
| 2.16 | F***5 | Ball nut | |
| 2.17 | G***1 | Гайка М20х1.5 | |
| 2.18 | F***4 | Drawbar of auxiliary clutch | |
| 2.18 | F***4 | Drawbar,auxiliary clutch | |
| 2.19 | F***0 | Spring of auxiliary release lever | |
| 2.2 | F***2 | Pressure plate,auxiliary clutch | |
| 2.2 | F***2 | Pressure plate,auxiliary clutch | |
| 2.3 | F***3 | Disk spring | |
| 2.3 | F***3 | Disk spring | |
| 2.3 | F***3 | Disk spring | |
| 2.4 | F***4 | Adjusting screw,main clutch | |
| 2.5 | G***1 | Гайка М20х1.5 | |
| 2.6 | F***3 | Pressure plate,main clutch | |
| 2.6 | F***3 | Pressure plate,main clutch | |
| 2.7 | F***4 | Wearing plate assembly,main clutch | |
| 2.7 | F***4 | Wearing plate assembly,main clutch | |
| 2.8 | F***2 | Clutch cover | |
| 2.8 | F***2 | Clutch cover | |
| 2.9 | F***0 | Spacer sleeve | |
| 2.9 | F***0 | Spacer sleeve | |
| 20 | G***3 | Low carbon steel wire SZ-1.40 | |
| 3 | 9***3 | Thrust bearing | |
| 4 | F***1 | Release bearing seat | |
| 4 | F***1 | Release bearing seat | |
| 5 | F***2 | Return spring of bearing seat | |
| 6 | F***3 | Release fork | |
| 7 | F***3 | Stop bolt | |
| 8 | G***1 | Шплинт 3.2x25 | |
| 9 | G***2 | Валик фиксирующий В8х40 |
