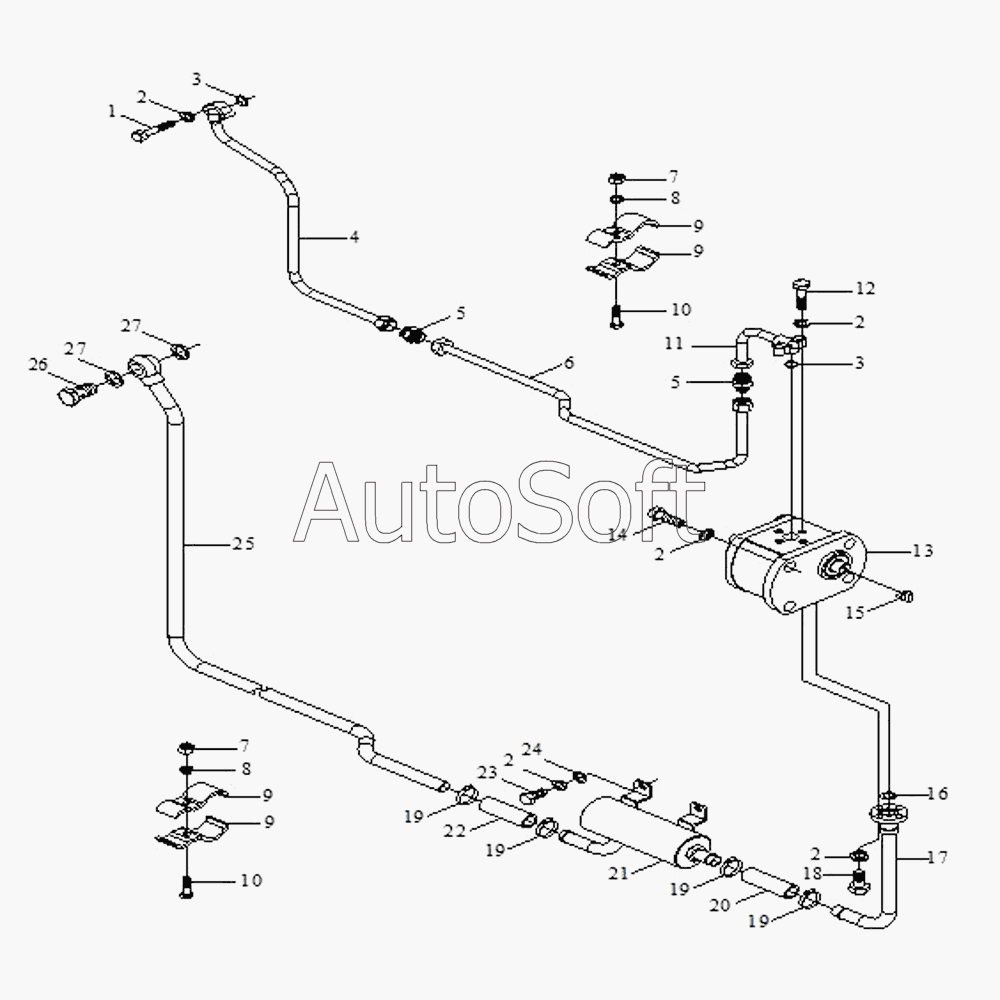

Каталог запасных частей к технике: Foton Europard 40 (2010). Gear Pump/Pipe and Oil Filter Assembly
FT450.58.001
FT400.58X.001
1
2
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
21
22
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT400.58X.001 | F***1 | Gear Pump/Pipe and Oil Filter Assembly | |
| FT450.58.001 | F***1 | Gear Pump/Pipe and Oil Filter Assembly | |
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***1 | O-seal ring | |
| 4 | F***0 | Oil suction pipe weldment | |
| 4 | F***1 | Pressure oil pipe assembly-1 | |
| 5 | F***1 | Direct joint body | |
| 6 | F***2 | Multi-way Valve oil intake pipe assembly | |
| 6 | F***2 | Pressure oil pipe assembly | |
| 7 | G***0 | Гайка М6 | |
| 8 | G***3 | Шайба 12 | |
| 9 | F***3 | Pipe clamp and rubber cushion | |
| 10 | G***3 | Болт M12x35 | |
| 11 | F***1 | Pressure oil pipe assembly-1 | |
| 12 | G***3 | Болт M12x35 | |
| 13 | F***0 | Gear pump | |
| 14 | G***1 | Винт М8х20 | |
| 15 | F***2 | Cross slider | |
| 16 | G***1 | O-seal ring | |
| 17 | F***5 | Oil suction short pipe weldment | |
| 18 | G***3 | Болт M12x35 | |
| 19 | Z***1 | Clamp | |
| 20 | F***3 | Oil suction rubber pipe | |
| 21 | F***0 | Oil filter assembly | |
| 21 | F***0 | Oil Filter Assembly | |
| 22 | F***4 | Oil suction rubber pipe | |
| 23 | G***3 | Болт M12x35 | |
| 24 | G***5 | Шайба 14 | |
| 25 | F***1 | Oil suction long pipe weldment | |
| 25 | F***1 | Oil suction pipe weldment | |
| 26 | F***1 | Hollow bolt | |
| 27 | J***2 | Шайба комбинированная 27 |
