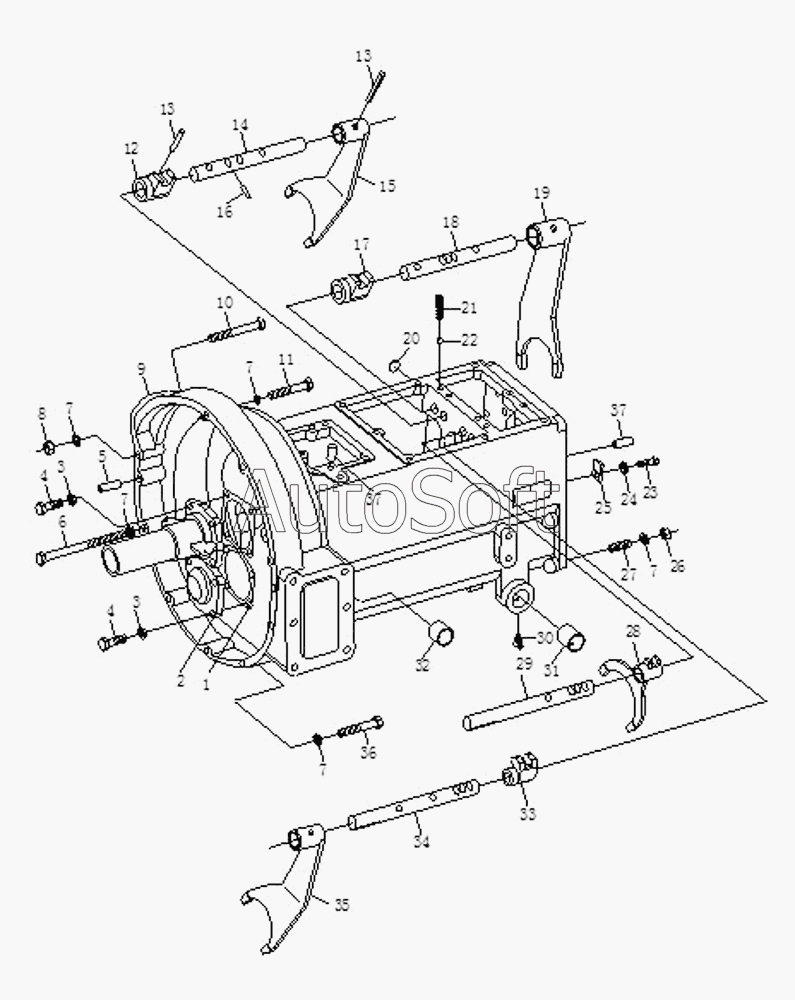

Каталог запасных частей к технике: Foton Europard 40 (2010). Gearbox Assembly
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
37
10
2
3
3
4
4
5
6
7
7
7
7
7
8
9
1
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***9 | Housing gasket of shaft | |
| 2 | F***0 | Housing of shaft | |
| 3 | G***3 | Шайба 12 | |
| 4 | G***3 | Болт M12x35 | |
| 5 | G***6 | Parallel pin D12x28 (D14x30) | |
| 6 | G***2 | Болт M12x50 | |
| 7 | G***3 | Шайба 12 | |
| 8 | G***0 | Гайка М6 | |
| 9 | F***1 | Gearbox housing | |
| 10 | G***2 | Болт M12x50 | |
| 11 | G***2 | Болт M12x50 | |
| 12 | F***3 | Reverse gear fork | |
| 13 | G***9 | Spring type straight | |
| 14 | F***5 | Shaft of reverse gear fork | |
| 15 | F***6 | Reverse gear fork | |
| 16 | F***1 | Inter-lock pin | |
| 17 | F***4 | Auxiliary gearshift fork | |
| 18 | F***6 | Shaft of auxiliary gearshift fork | |
| 19 | F***5 | Auxiliary gearshift fork | |
| 20 | Q***9 | Shim | |
| 21 | F***5 | Locating spring of fork shaft | |
| 22 | G***9 | Steel ball | |
| 23 | G***3 | Болт M12x35 | |
| 24 | G***3 | Шайба 12 | |
| 25 | F***0 | Limiting plate for reverse shaft | |
| 26 | G***1 | Гайка М20х1.5 | |
| 27 | G***9 | Doube end stud AM12-M12x1.25x50-8.8-A2L | |
| 28 | F***7 | Gear fork | |
| 29 | F***0 | Gear fork shaft | |
| 30 | G***6 | Fitting grease nipple 90°M10x1 | |
| 31 | F***8 | Sleeve for pedal shaft | |
| 32 | F***9 | Sleeve for separating fork shaft | |
| 33 | F***2 | Gear fork handle | |
| 34 | F***9 | Gear shifting fork shaft | |
| 35 | F***8 | Gear fork | |
| 36 | G***2 | Болт M12x50 | |
| 37 | G***9 | Straight pin B12x24 |
