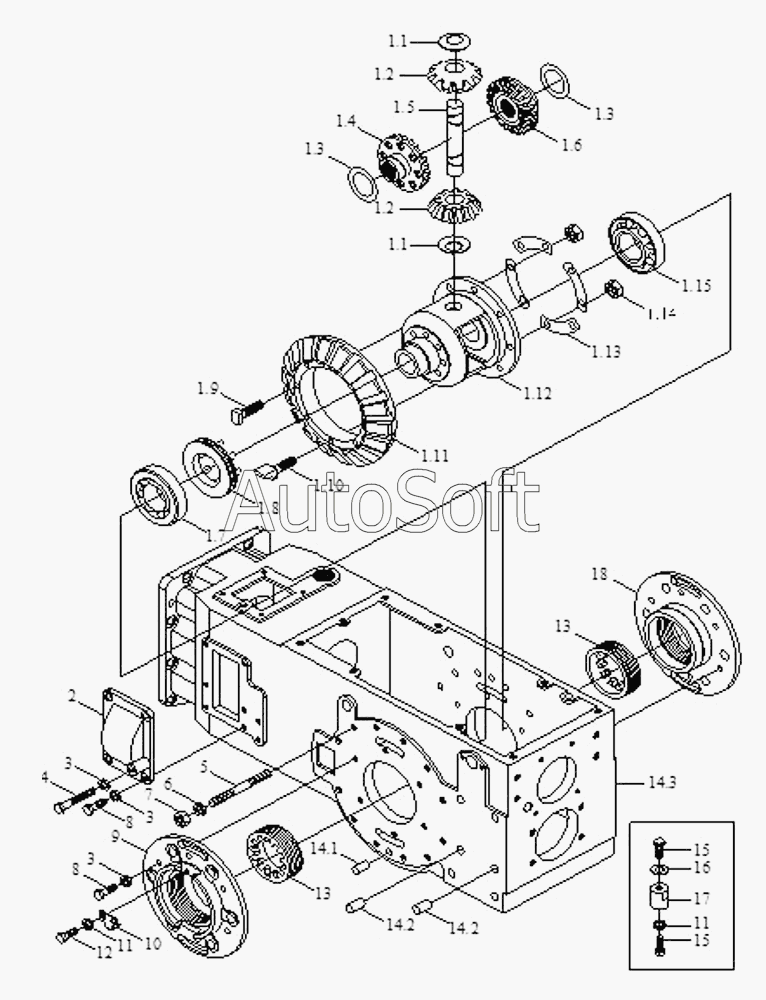

Каталог запасных частей к технике: Foton Europard 40 (2010). Rear Axle Assembly
FT404.38J.001
FT300.38J.001
FT304.38J.001
1
110
110
120
120
130
130
140
150
160
170
180
190
210
112
112
113
114
115
2
3
3
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
141
142
142
143
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT300.38J.001 | F***1 | Rear axle assembly | |
| FT304.38J.001 | F***1 | Rear axle assembly | |
| FT404.38J.001 | F***1 | Rear axle assembly | |
| 1 | F***2 | Differential assembly | |
| 2 | F***6 | Reverse gear side cover | |
| 3 | G***3 | Шайба 12 | |
| 4 | G***2 | Болт M12x50 | |
| 5 | G***9 | Doube end stud AM12-M12x1.25x50-8.8-A2L | |
| 6 | G***3 | Шайба 12 | |
| 7 | G***1 | Гайка М20х1.5 | |
| 8 | G***3 | Болт M12x35 | |
| 9 | F***2 | Housing for left differential | |
| 10 | F***1 | Washer | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***3 | Болт M12x35 | |
| 13 | F***1 | Adjusting nut | |
| 14 | F***1 | Housing of rear axle assembly | |
| 15 | G***3 | Болт M12x35 | |
| 16 | G***1 | Шайба 12 | |
| 17 | F***5 | Limiting stand | |
| 18 | F***7 | Housing for right differential | |
| 110 | F***8 | Washer for planetary gear | |
| 112 | F***0 | Differential case | |
| 112 | F***1 | Large conical gear | |
| 113 | F***2 | Lock washer | |
| 114 | G***0 | Гайка М6 | |
| 115 | G***4 | Bearing 30211 (2007113) | |
| 120 | F***5 | Planetary gear | |
| 130 | F***7 | Washer for half axle gear | |
| 140 | F***3 | Half axle gear, left | |
| 141 | G***6 | Parallel pin D12x28 (D14x30) | |
| 142 | G***6 | Parallel pin D12x28 (D14x30) | |
| 143 | F***1 | Housing of rear axle | |
| 150 | F***6 | Planetary gear shaft | |
| 160 | F***4 | Half axle gear, right | |
| 170 | G***4 | Bearing 30211 (2007113) | |
| 180 | F***9 | Differential lock assembly | |
| 190 | F***9 | Retainer bolt for large concal gear | |
| 210 | F***0 | Thrust bolt for planetary gear shaft |
