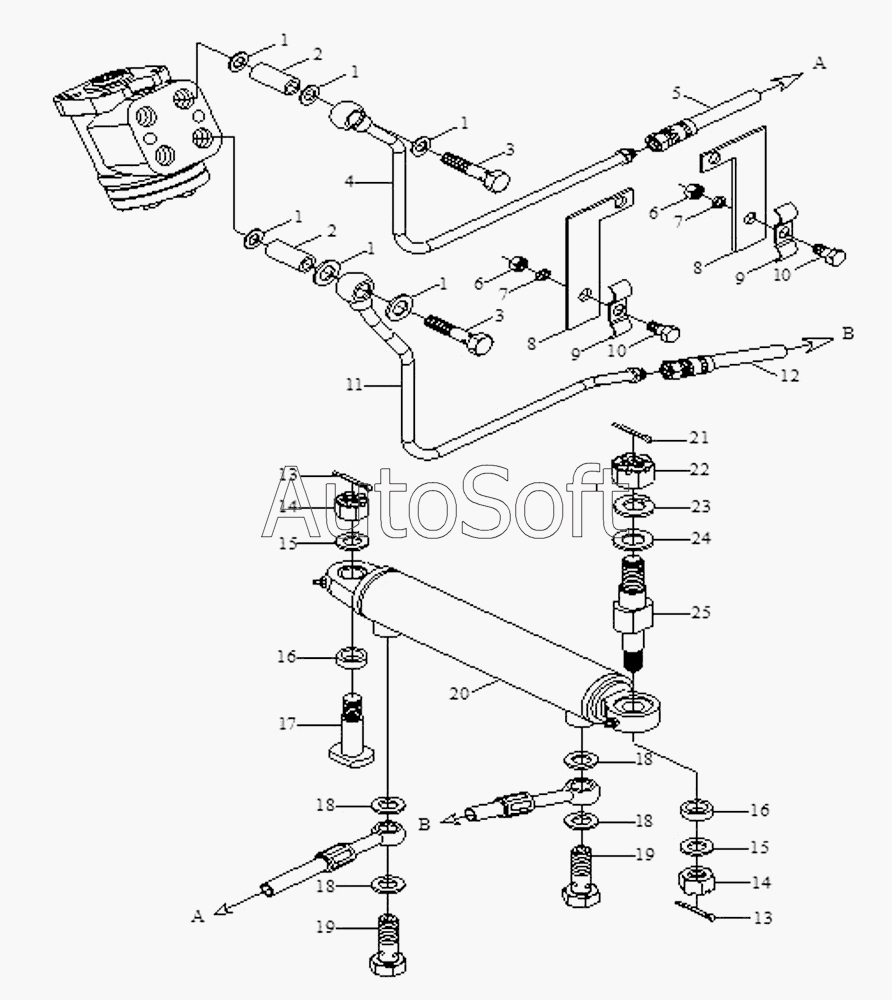

Каталог запасных частей к технике: Foton Europard 40 (2010). Hydraulic Steering Wheel Assembly
12
25
24
23
22
21
20
19
19
18
18
18
18
17
16
16
15
15
14
14
13
13
FT350.40C.001
11
10
10
9
9
8
8
7
7
6
6
5
4
3
3
2
2
1
1
1
1
1
1
FT400.40C.001
FT400.40X.001
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT350.40C.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT400.40C.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT400.40X.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| 1 | J***2 | Шайба комбинированная 27 | |
| 2 | F***8 | Short coupling pipe | |
| 3 | F***9 | Hollow short bolt | |
| 4 | F***7 | Oil feed pipe weldment,left | |
| 5 | F***4 | Cylinder oil outlet hose assembly,left | |
| 6 | G***0 | Гайка М6 | |
| 7 | G***3 | Шайба 12 | |
| 8 | F***2 | Oil pipe bracket | |
| 9 | F***1 | Double pipe clip | |
| 10 | G***3 | Болт M12x35 | |
| 11 | F***8 | Oil feed steel pipe weldment,right | |
| 12 | F***9 | Cylinder oil outlet hose assembly,right | |
| 13 | G***1 | Шплинт 3.2x25 | |
| 14 | G***9 | Шестигранная шлицевая гайка M18x1,5 | |
| 15 | G***1 | Шайба 12 | |
| 16 | F***1 | Support tube | |
| 17 | F***3 | Cylinder pin roll | |
| 18 | J***2 | Шайба комбинированная 27 | |
| 19 | F***2 | Hollow bolt M16x1.5 | |
| 20 | F***1 | Steering cylinder assembly | |
| 21 | G***1 | Шплинт 3.2x25 | |
| 22 | G***1 | Nut M16*1.5-A2L | |
| 23 | G***3 | Шайба 12 | |
| 24 | G***1 | Шайба 12 | |
| 25 | F***2 | Cylinder pin roll |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
