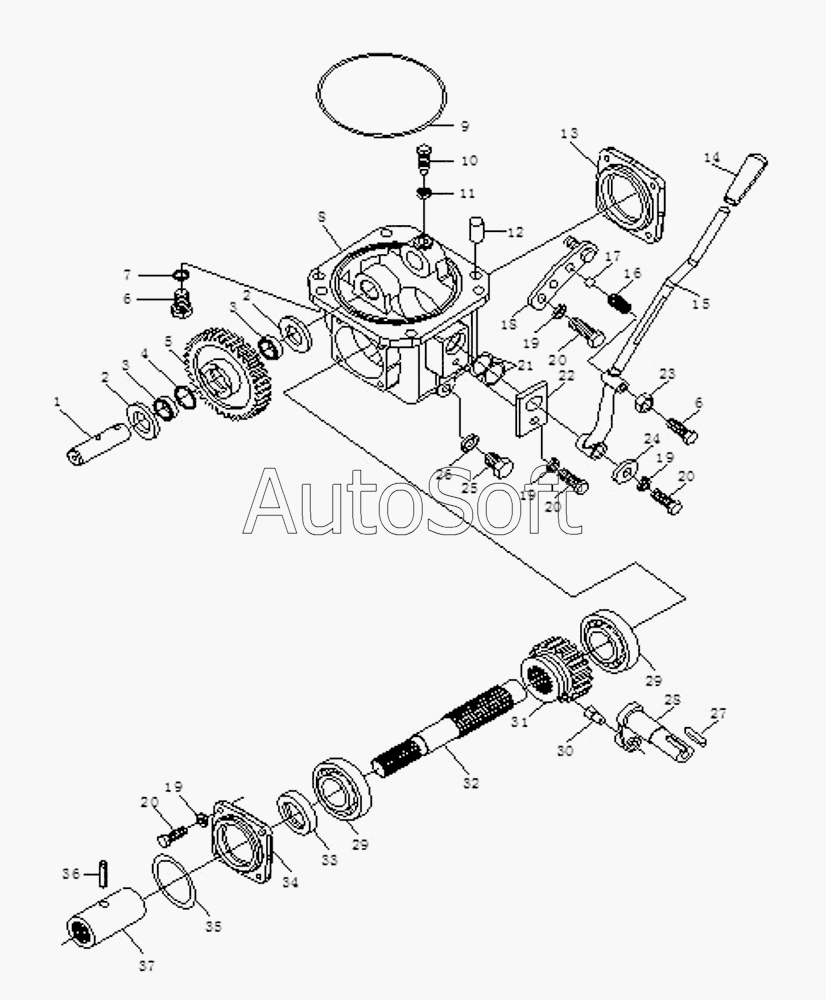

Каталог запасных частей к технике: Foton Europard 40 (2010). Transfer Case Assembly
28
19
19
19
19
20
20
20
20
21
22
23
24
25
26
27
18
29
29
30
31
32
33
34
35
36
37
9
FT304.42C.001a
1
2
2
3
3
4
5
6
6
7
8
FT304.42.001a
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT304.42.001a | F***a | Transfer case assembly | |
| FT304.42C.001a | F***a | Transfer case assembly | |
| 1 | F***2 | Idler shaft | |
| 2 | F***3 | Thrust collar | |
| 3 | G***6 | Needle roller bearing K253117 | |
| 4 | F***6 | Inner spacer of needle roller | |
| 5 | F***5 | Idler of transfer case | |
| 6 | G***3 | Болт M12x35 | |
| 7 | G***3 | Шайба 12 | |
| 8 | F***1 | Housing of transfer case | |
| 9 | G***1 | O-seal ring | |
| 10 | F***2 | Thrust screw | |
| 11 | G***6 | Гайка M10х1.25 | |
| 12 | G***9 | Straight pin B12x24 | |
| 13 | F***7 | Bearing housing | |
| 14 | F***4 | Handle cap | |
| 15 | F***a | Control rod weldment | |
| 16 | F***4 | Positioning spring | |
| 17 | G***9 | Steel ball | |
| 18 | F***4 | Locating plate | |
| 19 | G***3 | Шайба 12 | |
| 20 | G***3 | Болт M12x35 | |
| 21 | G***1 | O-seal ring | |
| 22 | F***5 | Hold-down plate | |
| 23 | G***0 | Гайка М6 | |
| 24 | F***6 | Stick | |
| 25 | J***4 | Plug M12*1.5 | |
| 26 | F***8 | Washer | |
| 27 | G***6 | Parallel pin | |
| 28 | F***9 | Gear fork shaft of transhfer case | |
| 29 | G***6 | Подшипник 212 | |
| 30 | F***0 | Gear fork end of transhfer case | |
| 31 | F***4 | Driven gear of transfer case | |
| 32 | F***5 | Driven shaft of transfer case | |
| 33 | G***1 | Уплотнение В60х85х7 | |
| 34 | F***6 | Bearing housing | |
| 35 | G***1 | O-seal ring | |
| 36 | G***1 | Кольцо установочное 12 | |
| 37 | F***a | Hub splines |
