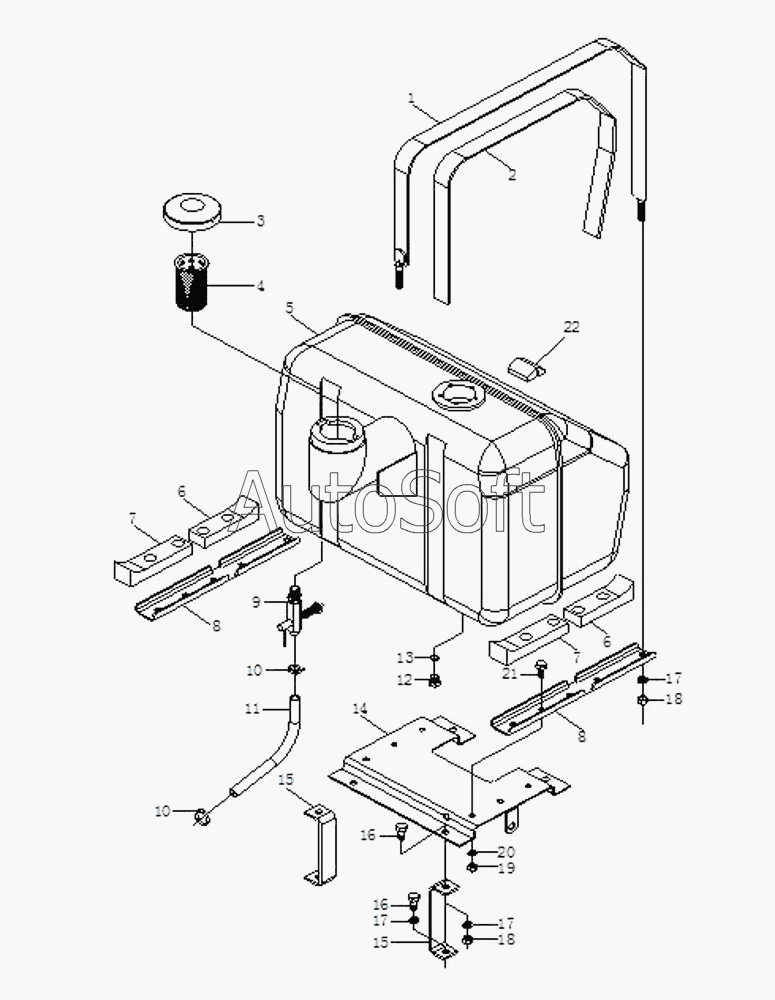

Каталог запасных частей к технике: Foton Europard 40 (2010). Fuel Tank and Bracket Assembly
11
22
21
20
19
18
18
17
17
17
16
16
15
15
14
14
13
12
FT300.50.001
11
10
10
9
8
8
7
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT300.50.001 | F***1 | Fuel tank and bracket assembly | |
| 1 | F***4 | Fuel tank binding strip assembly | |
| 2 | F***4 | Rubber washer for binding strip, main fuel tank | |
| 3 | F***2 | Oil filler cap assembly | |
| 4 | F***3 | Filter screen assembly | |
| 5 | F***3 | Fuel tank weldment assembly | |
| 5 | F***1 | Fuel tank weldment assembly | |
| 6 | F***1 | Rear rubber washer | |
| 7 | F***0 | Front rubber washer | |
| 8 | F***5 | Bracket of fuel tank | |
| 9 | F***3 | Fuel tank weldment assembly | |
| 10 | Z***1 | Clamp | |
| 11 | F***4 | Fuel transfer pipe | |
| 11 | F***4 | Fuel transfer pipe | |
| 12 | F***6 | Plug | |
| 13 | J***2 | Шайба комбинированная 27 | |
| 14 | F***4 | Plate for fuel tank | |
| 14 | F***4 | Plate for fuel tank | |
| 15 | F***3 | U-bracket | |
| 16 | G***3 | Болт M12x35 | |
| 17 | G***3 | Шайба 12 | |
| 18 | G***0 | Гайка М6 | |
| 19 | G***0 | Гайка М6 | |
| 20 | G***3 | Шайба 12 | |
| 21 | G***3 | Болт M12x35 | |
| 22 | F***2 | Rubber pad |
