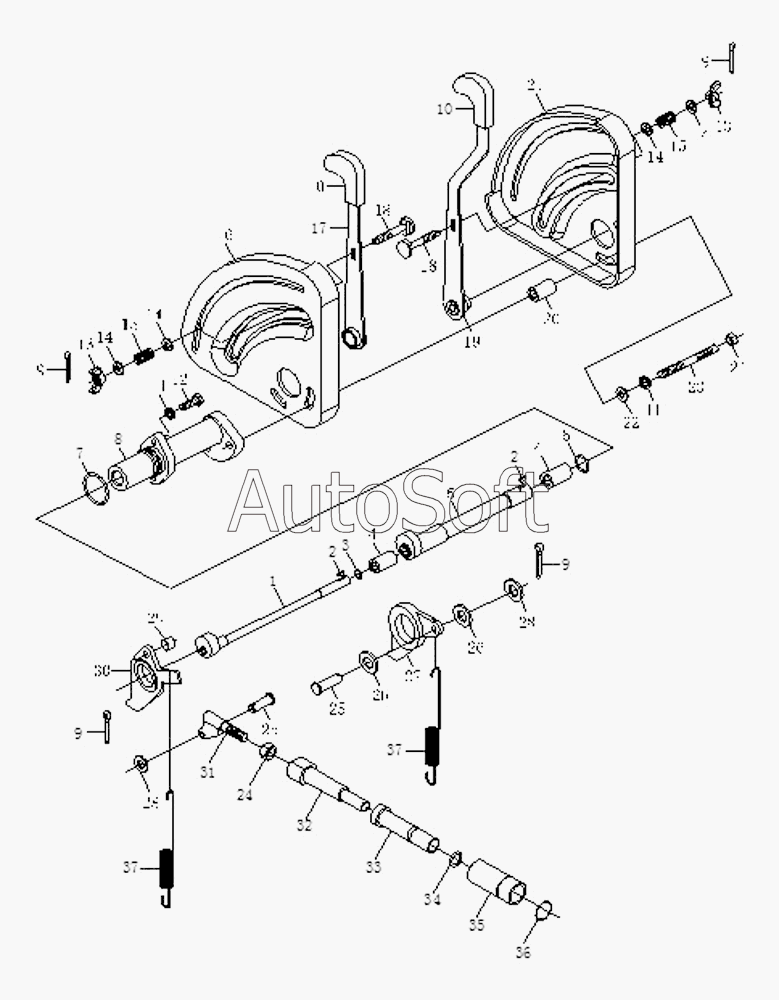

Каталог запасных частей к технике: Foton Europard 40 (2010). Lifter assembly
29
20
21
22
23
24
24
25
25
26
26
27
28
28
19
30
31
32
33
34
35
36
37
37
10
10
2
2
3
4
4
5
6
7
8
9
9
9
9
1
11
11
12
13
13
14
14
14
14
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***9 | Force control eccentric welding assembly | |
| 2 | G***9 | Woodruff key 6x25 | |
| 3 | G***6 | O-seal ring | |
| 4 | F***8 | Handle sleeve | |
| 5 | F***8 | Position control eccentric welding assembly | |
| 6 | G***6 | O-seal ring | |
| 7 | G***6 | O-seal ring 48x3.5 | |
| 8 | F***6 | Support seat for sector plate | |
| 9 | G***1 | Шплинт 3.2x25 | |
| 10 | F***3 | Handle knob assembly | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***3 | Болт M12x35 | |
| 13 | G***2 | Гайка тарельчатая М10 | |
| 14 | G***6 | Шайба 12 | |
| 15 | F***1 | Pressured spring for handle | |
| 16 | F***5 | Sector plate for position control | |
| 17 | F***5 | Position control handle welding assembly | |
| 18 | F***2 | Pressured screw for handle | |
| 19 | F***4 | Force control handle welding assembly | |
| 20 | F***7 | Support sleeve for sector plate | |
| 21 | F***3 | Sector plate for force control | |
| 22 | G***1 | Шайба 12 | |
| 23 | G***9 | Doube end stud AM12-M12x1.25x50-8.8-A2L | |
| 24 | G***0 | Гайка М6 | |
| 25 | F***3 | Pin | |
| 26 | F***4 | Roller wheel | |
| 27 | F***2 | Lever for position control | |
| 28 | G***1 | Шайба 12 | |
| 29 | F***1 | Lever sleeve for force control | |
| 30 | F***4 | Lever for force control | |
| 31 | F***0 | Joint arm | |
| 32 | F***2 | Push rod for force control | |
| 33 | F***3 | Sleeve of push rod | |
| 34 | G***6 | O-seal ring | |
| 35 | F***2 | Sealing tube of force control | |
| 36 | G***6 | O-seal ring | |
| 37 | F***6 | Draft spring |
