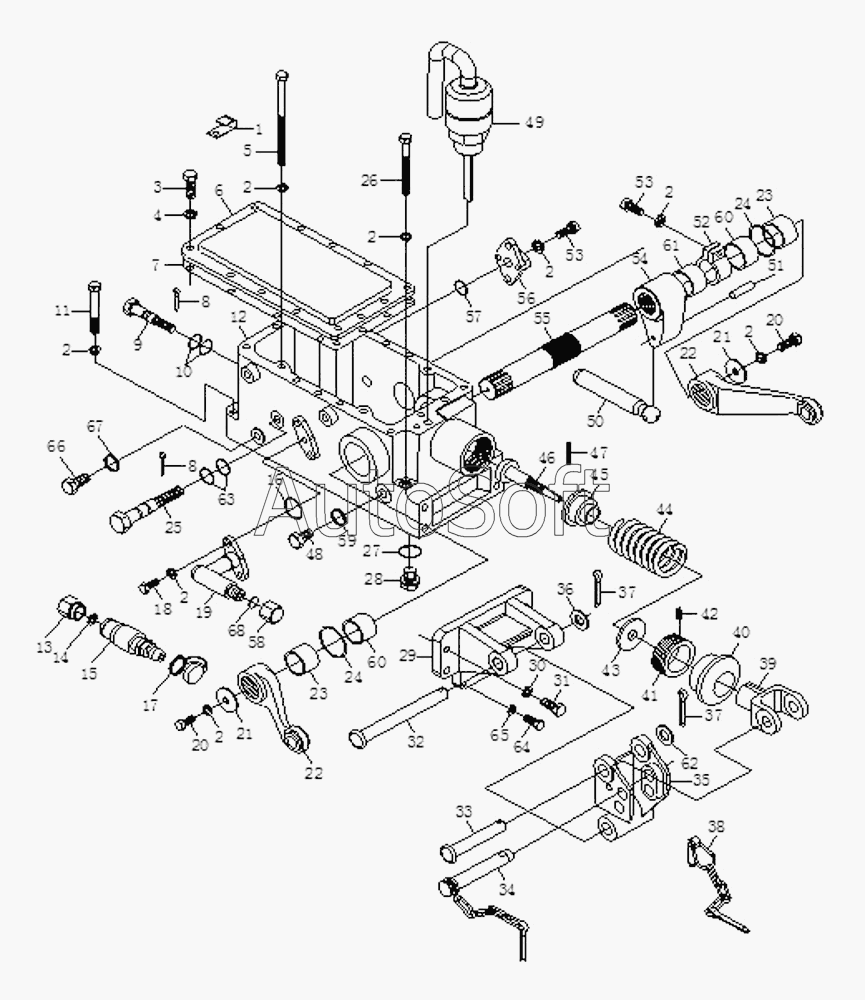

Каталог запасных частей к технике: Foton Europard 40 (2010). Lifter assembly
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
37
36
60
60
68
67
66
65
64
63
62
61
35
59
58
57
56
55
54
53
53
9
17
16
15
14
13
12
11
10
18
8
8
7
6
5
4
3
2
2
2
2
2
2
2
2
26
34
33
32
31
30
29
28
27
1
25
24
24
23
23
22
22
21
21
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | Harness holder | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***1 | Bolt | |
| 4 | G***3 | Шайба 12 | |
| 5 | G***2 | Болт M12x50 | |
| 6 | F***5 | Upper cover of lifter | |
| 7 | F***4 | Gasket, upper cover | |
| 8 | G***1 | Шплинт 3.2x25 | |
| 9 | F***8 | Lowering rate control lever | |
| 10 | G***1 | O-seal ring | |
| 11 | G***3 | Болт M12x35 | |
| 12 | F***1 | Lifter housing | |
| 13 | F***1 | Oil pipe joint | |
| 14 | F***a | Washer | |
| 15 | F***0 | Snap joint | |
| 16 | G***5 | O-seal ring | |
| 17 | F***5 | Dust cap | |
| 18 | G***3 | Болт M12x35 | |
| 19 | F***a | Hydraulic pressure output pipe joint | |
| 20 | G***3 | Болт M12x35 | |
| 21 | F***6 | Left pressure plate | |
| 22 | F***0 | Lifting arm assembly | |
| 23 | F***4 | Shaft sleeve A | |
| 24 | G***1 | O-seal ring | |
| 25 | F***8 | Control lever for cutoff valve | |
| 26 | G***2 | Болт M12x50 | |
| 27 | G***5 | O-seal ring | |
| 28 | F***5 | Spring hookup | |
| 29 | F***8 | Rocker bracker for upper hitch point | |
| 30 | G***3 | Шайба 12 | |
| 31 | G***3 | Болт M12x35 | |
| 32 | F***7 | Joint pin of rocker | |
| 33 | F***6 | Upper joint pin of rocker | |
| 34 | F***5 | Front joint pin chain assembly, upper link | |
| 35 | F***0 | Rocker | |
| 36 | G***1 | Шайба 12 | |
| 37 | G***1 | Шплинт 3.2x25 | |
| 38 | F***6 | Latch chain assembly | |
| 39 | F***1 | Joint for upper link | |
| 40 | 2***2 | Dust cap | |
| 41 | 2***1 | Nut | |
| 42 | G***1 | Parallel pin | |
| 43 | 2***0 | Spring hold - down plate] | |
| 44 | 2***7 | Spring for force control | |
| 45 | 2***9 | Spring seat | |
| 46 | 2***8 | Spring rod | |
| 47 | G***9 | Straight pin B12x24 | |
| 48 | F***9 | Plug | |
| 49 | F***a | Breather assembly | |
| 50 | F***4 | Oil plug | |
| 51 | G***9 | Straight pin B12x24 | |
| 52 | F***3 | Cam wheel for position control | |
| 53 | G***3 | Болт M12x35 | |
| 54 | F***3 | Inner lifting arm | |
| 55 | F***7 | Lifting shaft | |
| 56 | F***3 | Joint plate for oil intake pipe | |
| 57 | G***1 | O-seal ring | |
| 58 | F***5 | Washer for air plug | |
| 59 | F***8 | Aluminium washer | |
| 60 | F***9 | Axle housing C | |
| 61 | F***5 | Axle housing B | |
| 62 | G***1 | Шайба 12 | |
| 63 | G***5 | O-seal ring | |
| 64 | G***3 | Болт M12x35 | |
| 65 | G***3 | Шайба 12 | |
| 66 | G***1 | Bolt | |
| 67 | G***2 | Combined sealing washer 22 | |
| 68 | G***1 | Кольцо типа "О" 145x3.55 |
