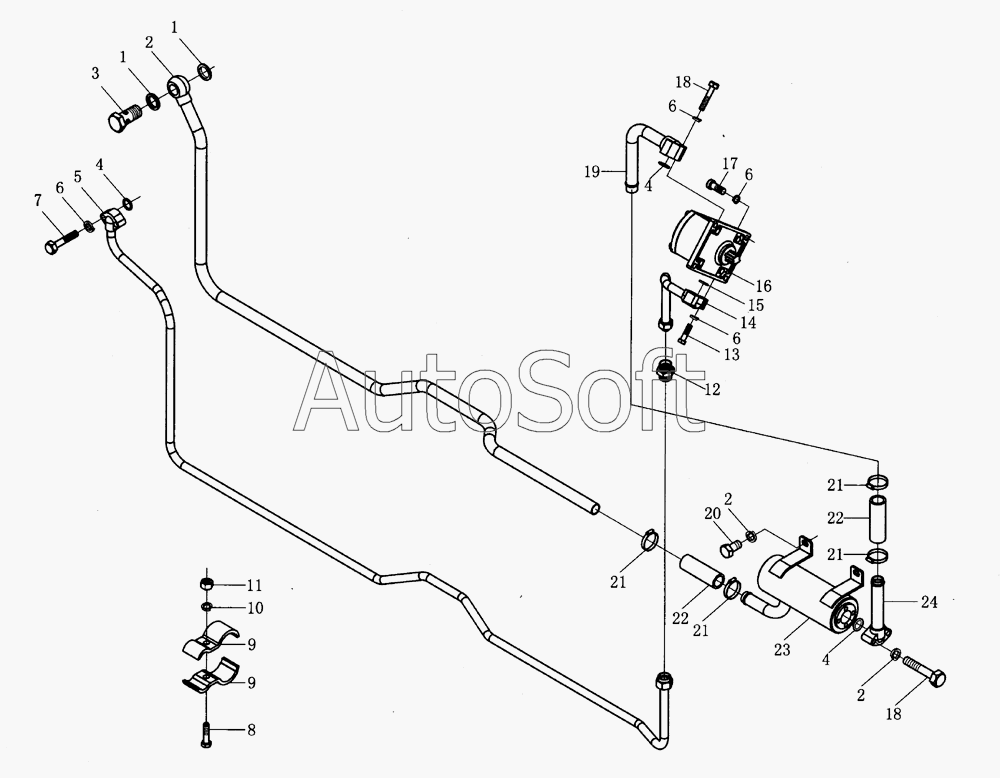

Каталог запасных частей к технике: Foton Europard 40 (2010). Gear Pump/Pipe and Filter Assembly (FT300)
12
24
23
22
22
21
21
21
21
20
19
18
18
17
16
15
14
13
FT300.58B.001
11
10
9
9
8
7
6
6
6
6
5
4
4
4
3
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT300.58B.001 | F***1 | Gear pump/pipe and filter assembly | |
| 1 | J***2 | Шайба комбинированная 27 | |
| 2 | F***2 | Oil suction long pipe weldment | |
| 3 | F***1 | Hollow bolt | |
| 4 | G***1 | O-seal ring | |
| 5 | F***1 | Pressure oil pipe weldment - 1 | |
| 6 | G***3 | Шайба 12 | |
| 7 | G***3 | Болт M12x35 | |
| 8 | G***3 | Болт M12x35 | |
| 9 | F***3 | Pipe clamp and rubber cushion | |
| 10 | G***3 | Шайба 12 | |
| 11 | G***0 | Гайка М6 | |
| 12 | F***1 | Direct joint body | |
| 13 | G***3 | Болт M12x35 | |
| 14 | F***3 | Pressure oil pipe weldment - 2 | |
| 15 | G***1 | O-seal ring | |
| 16 | F***0 | Gear pump | |
| 17 | G***1 | Винт М8х20 | |
| 18 | G***3 | Болт M12x35 | |
| 19 | F***5 | Oil suction pipe weldment -2 | |
| 20 | G***3 | Болт M12x35 | |
| 21 | Z***1 | Clamp | |
| 22 | F***4 | Oil suction rubber pipe | |
| 23 | F***0 | Oil filter assembly | |
| 24 | F***4 | Oil suction pipe weldment -1 |
