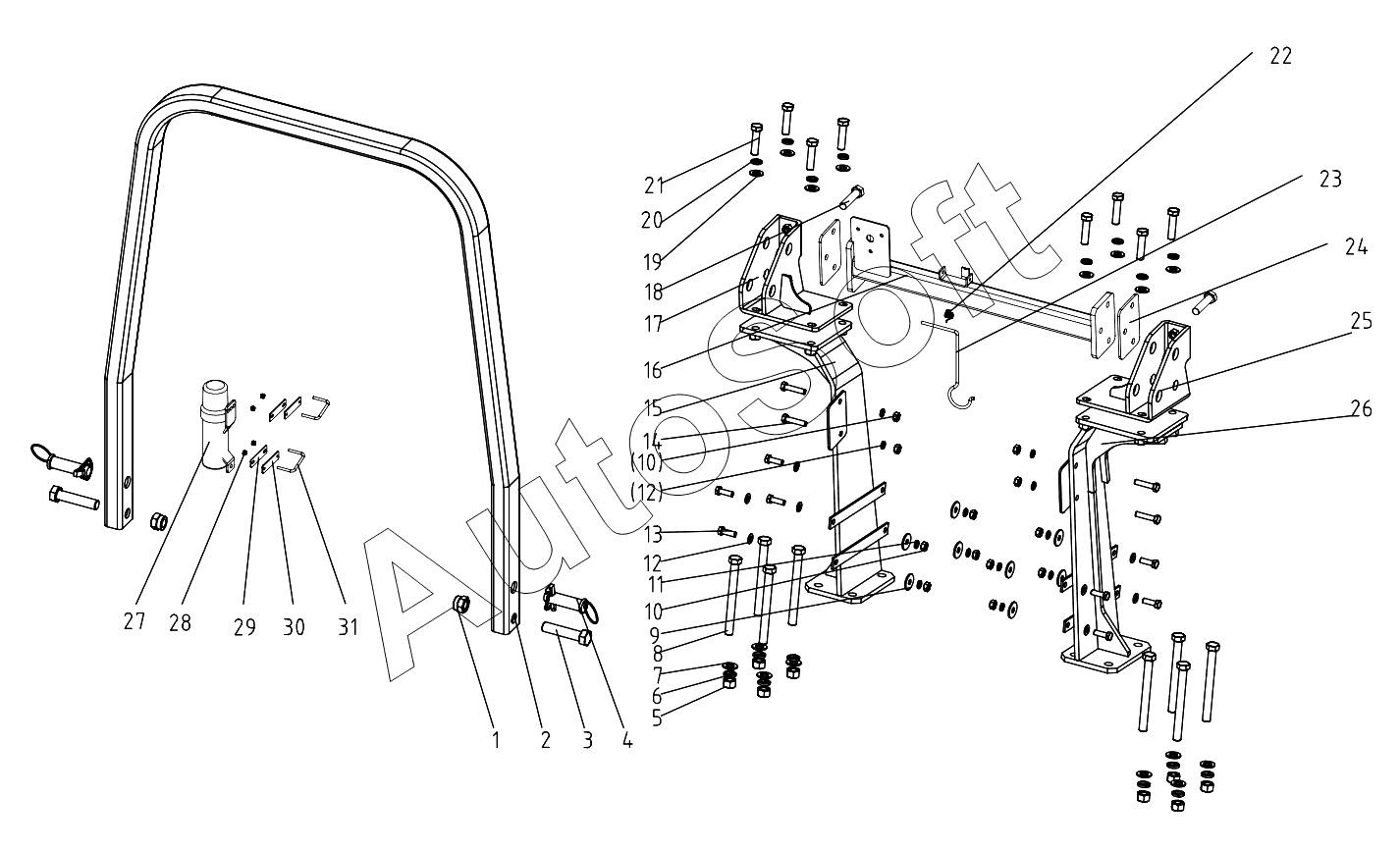

Каталог запасных частей к технике: DongFeng 224G3 (2018). Safety Frame
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Hex. nut M20 | |
| 2 | 2***1 | Safety Frame | |
| 3 | G***0 | Hex. head bolt M20x90 | |
| 4 | 2***4 | Lock pin | |
| 5 | G***6 | Hex. Nut M6 | |
| 6 | G***6 | Spring Lock washer16 | |
| 7 | G***6 | Plain washer 16 | |
| 8 | G***0 | Hex. head bolt M16x160 | |
| 9 | G***0 | Plain washer 10 | |
| 10 | G***0 | Hex. nut M10 | |
| 11 | G***0 | Spring lock washer 10 | |
| 12 | G***0 | Plain washer 10 | |
| 13 | G***0 | Hex. head bolt M10x30 | |
| 14 | G***5 | Hex. head bolt M10x45 | |
| 15 | 2***6 | Left rear column | |
| 16 | 2***1 | Rear cross beam | |
| 17 | 2***3 | Left bracket, Safety frame | |
| 18 | G***5 | Hex. head bolt M12x65 | |
| 19 | G***4 | Plain washer 14 | |
| 20 | G***4 | Spring lock washer 14 | |
| 21 | G***0 | Hex. head bolt M14x50 | |
| 22 | 3***1 | Torsional spring | |
| 23 | 3***3 | Clasp | |
| 24 | 2***5 | Rubber blanket | |
| 25 | 2***1 | Right bracket, Safety frame | |
| 26 | 2***2 | Right rear column | |
| 27 | 2***3 | Manual Holder | |
| 28 | G***8 | Hex. nut M10 | |
| 29 | 2***4 | Rubber blanket | |
| 30 | 2***3 | Fixed plate | |
| 31 | 2***2 | U bolts |
