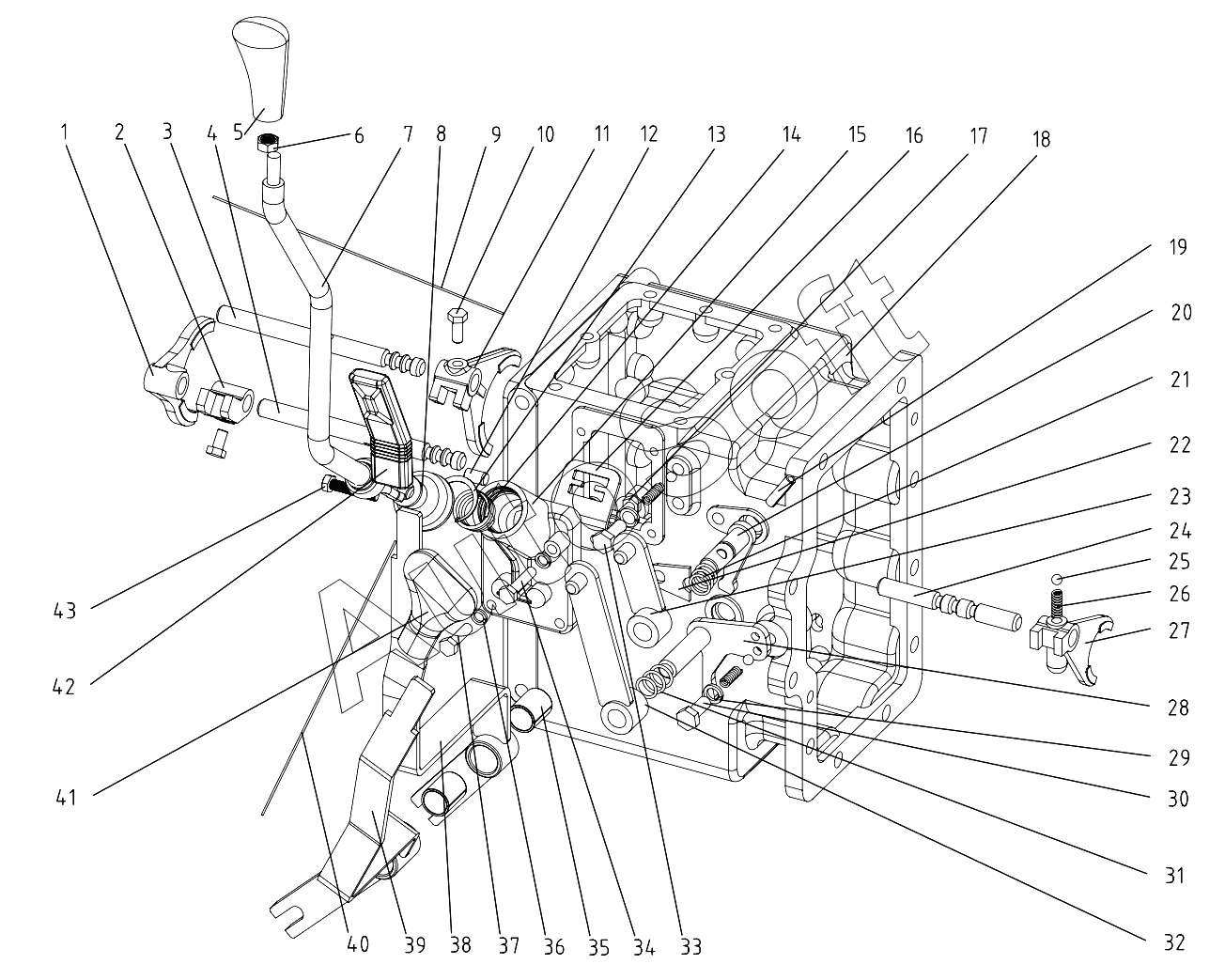

Каталог запасных частей к технике: DongFeng 224G3 (2018). Gearbox (B)
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | I—II fork | |
| 2 | 2***7 | I—II sliding block | |
| 3 | 2***5 | Shaft, — fork | |
| 4 | 2***4 | Shaft, I—II fork | |
| 5 | 2***3 | Main shift lever handle | |
| 6 | G***0 | Hexagon nut M10 | |
| 7 | 2***2 | Main shift up lever | |
| 8 | 2***2 | Dust cap | |
| 9 | G***0 | Bethanized wire Zd1.4x250 | |
| 10 | 2***6 | Attachment screw | |
| 11 | 2***3 | — fork | |
| 12 | G***8 | Round pin B10x18 | |
| 13 | G***4 | Bead flange 34 | |
| 14 | 2***1 | Gearlever spring | |
| 15 | 2***9 | Main shift seat | |
| 16 | 2***8 | Main shift plate | |
| 17 | G***6 | Hex. head bolt M8x16 | |
| 18 | 2***1 | Gearbox housing | |
| 19 | G***0 | Dowel pin 8x30 | |
| 20 | 2***5 | Shift lever | |
| 21 | 2***6 | Dead flange | |
| 22 | 2***1 | Positioning plate | |
| 23 | 2***8 | ARange gear controlling shaft | |
| 24 | 2***4 | Shaft, assistant shif fork | |
| 25 | G***8 | Lock ball 8 | |
| 26 | 2***3 | Positioning spring | |
| 27 | 2***2 | Assistant Shifting fork | |
| 28 | 2***3 | Shif fork | |
| 29 | J***0 | Combined packing washer 10 | |
| 30 | 2***9 | Positioning bolt | |
| 31 | G***G | O-ring seal 16x2.65G | |
| 32 | 2***9 | Controlling shaft | |
| 33 | 2***8 | Main shift postioning bolt | |
| 34 | G***0 | Bolt M8x50 | |
| 35 | 2***0 | Bush | |
| 36 | G***8 | Spring lock washer 8 | |
| 37 | G***0 | Hex. head bolt M8x30 | |
| 38 | 2***3 | Range gear shift lever | |
| 39 | 2***5 | Operating lever | |
| 40 | G***0 | Bethanized wire Zd1.5x200 | |
| 41 | 2***0 | Handle | |
| 42 | 2***1 | Handle | |
| 43 | 2***0 | Fixing bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
