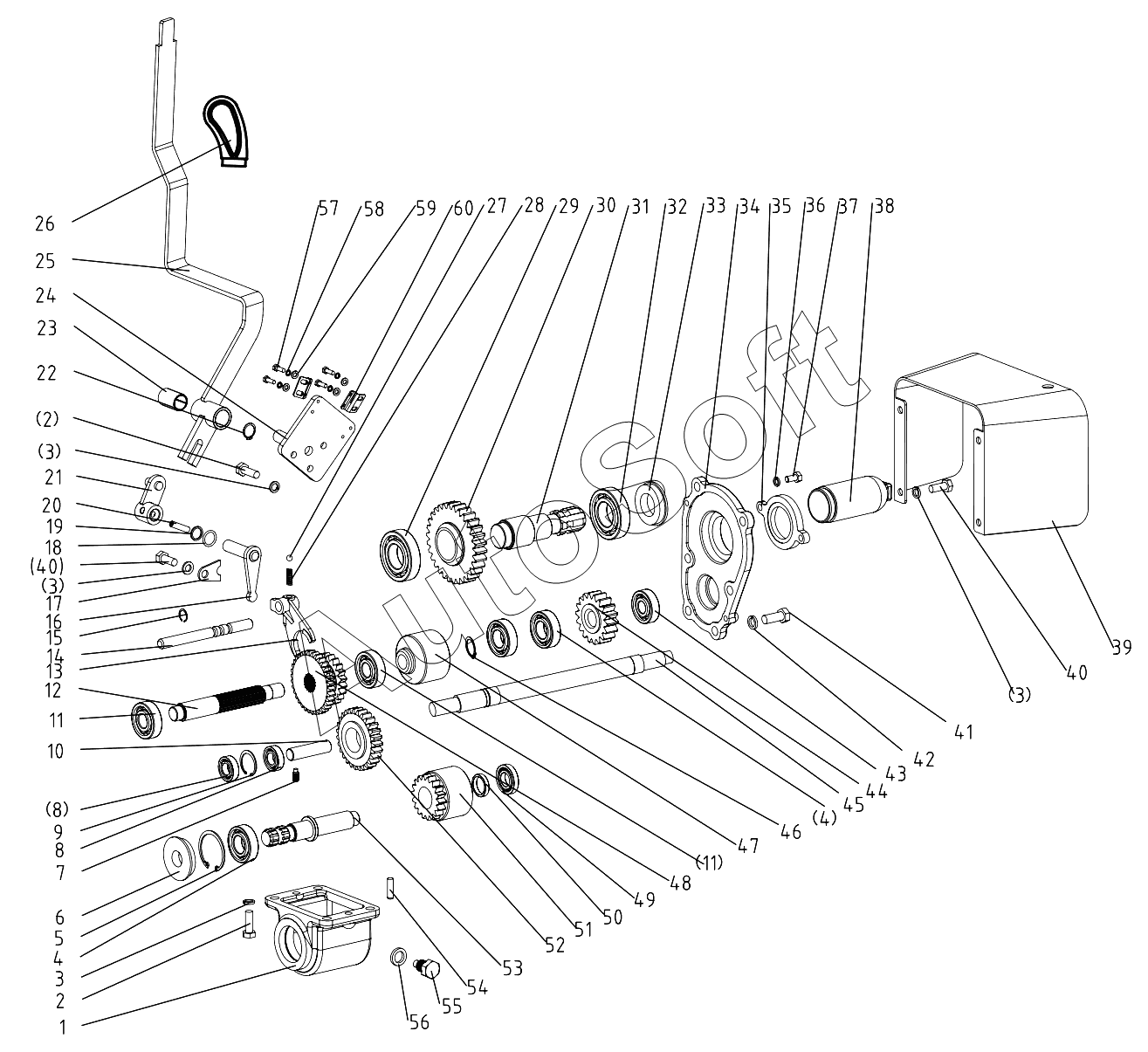

Каталог запасных частей к технике: DongFeng 224G3 (2018). PTO
46
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
2
3
3
3
3
4
4
5
6
7
8
8
9
10
11
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | PTO gearhousing | |
| 2 | G***0 | Hex. head bolt M10x30 | |
| 3 | G***0 | Spring lock washer 10 | |
| 4 | G***5 | Ball bearing 6205 | |
| 5 | G***2 | Bead flange 52 | |
| 6 | 2***4 | Oil seal FB25x52x9 | |
| 7 | G***6 | Attachment screw M8x16 | |
| 8 | G***3 | Ball bearing 6003 | |
| 9 | G***5 | Circlip for hole 35 | |
| 10 | 2***6 | Middle shaft | |
| 11 | G***4 | Ball bearing 6304 | |
| 12 | 2***1 | Driving gear I | |
| 13 | 2***3 | Shift fork | |
| 14 | 2***5 | Shift fork shaft | |
| 15 | G***4 | Circlip for hole 14 | |
| 16 | 2***5 | Controlling shaft | |
| 17 | 2***1 | Positioning plate | |
| 18 | G***5 | O-ring seal 16x2.65 | |
| 19 | 2***6 | Dead flange | |
| 20 | G***0 | Slotted spring pin 8x30 | |
| 21 | 2***4 | Controlling shaft | |
| 22 | G***0 | Circlip for shaft 20 | |
| 23 | 2***2 | Bush | |
| 24 | 2***1 | Fixing shaft | |
| 25 | 2***6 | PTO control lever | |
| 26 | 2***9 | PTO control handle | |
| 27 | G***8 | Steel ball 8 | |
| 28 | 2***3 | Positioning spring | |
| 29 | G***7 | Ball bearing 6007 | |
| 30 | 2***2 | Driven gear | |
| 31 | 2***1 | PTO shaft | |
| 32 | G***7 | Ball bearing 6307 | |
| 33 | 2***4 | Oil seal FB35x55x9 | |
| 34 | 2***3 | Cover | |
| 35 | 2***7 | Plate | |
| 36 | G***8 | Spring lock washer 8 | |
| 37 | G***5 | Hex. head bolt M8x25 | |
| 38 | 4***1 | PTO slaft safety cover | |
| 39 | 2***3 | PTO shaft safety cover | |
| 40 | G***0 | Hex.head bolt M10x20 | |
| 41 | G***0 | Hex. head bolt M12x30 | |
| 42 | G***2 | Spring lock washer 12 | |
| 43 | G***3 | Ball bearing 6303 | |
| 44 | 2***8 | PTO gear | |
| 45 | 2***0 | Driving gear shaft | |
| 46 | G***5 | Circlip for shaft 25 | |
| 47 | 2***7 | PTO cluth | |
| 48 | 2***2 | Sliding gear | |
| 49 | G***4 | Ball bearing 6004 | |
| 50 | 2***9 | Retaining collar | |
| 51 | 2***8 | PTO gear | |
| 52 | 2***4 | Middle gear | |
| 53 | 2***5 | PTO shaft | |
| 54 | G***2 | Straight pin 10x22 | |
| 55 | 2***4 | Oil drain plug | |
| 56 | 1***9 | Combined seal washer | |
| 57 | G***0 | Болт M12x35 Zn.D | |
| 58 | G***6 | Spring lock washer 6 | |
| 59 | G***6 | Plain washer 6 | |
| 60 | 2***8 | Touching fix ban |
