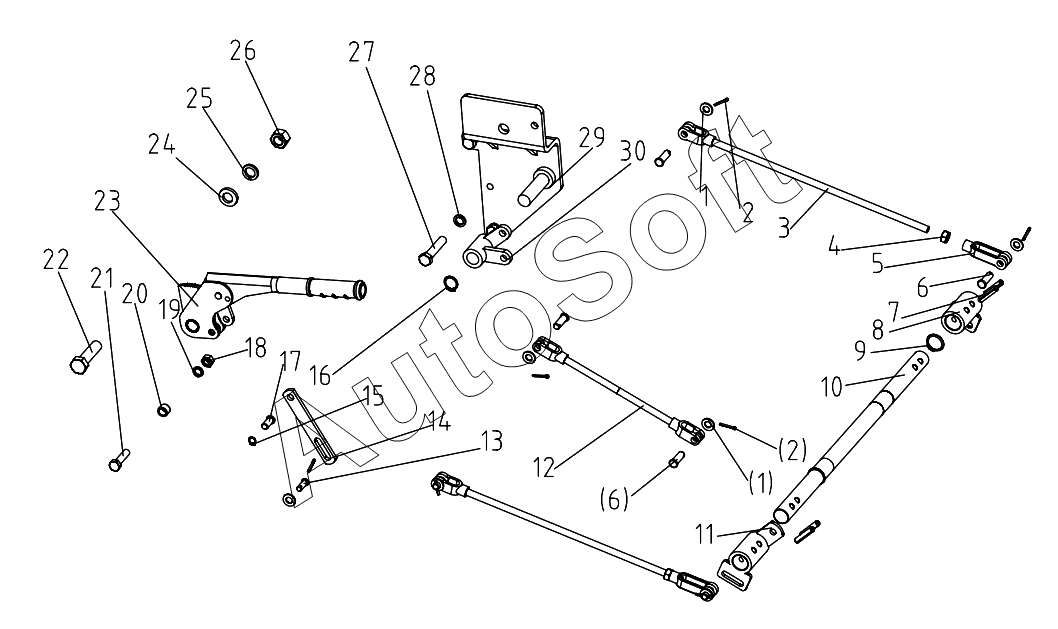

Каталог запасных частей к технике: DongFeng 224G3 (2018). Hand Brake Operation Mechanism
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
1
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Plain washer 10 | |
| 2 | G***8 | Split pin 3.2x25 | |
| 3 | 2***2 | Back pull rod weldment | |
| 4 | G***1 | Fine thread hex. nut M10x1 | |
| 5 | 3***8 | Rod clevis | |
| 6 | G***0 | Clevis pin with head B10x30 | |
| 7 | G***0 | Slotted spring pin 8 x 40 | |
| 8 | 2***6 | Left hand brake arm | |
| 9 | G***5 | Circlip for shaft 25 | |
| 10 | 2***1 | Hand brake pedal shaft | |
| 11 | 2***1 | Right hand brake arm | |
| 12 | 2***5 | Front pull rod weldment | |
| 13 | G***2 | Clevis pin with head B10x22 | |
| 14 | 2***2 | Pull rod | |
| 15 | G***0 | Circlip for shaft 10 | |
| 16 | G***0 | Circlip for shaft 20 | |
| 17 | 4***7 | Brake bar clevis pin | |
| 18 | G***0 | Hex .nut M10 | |
| 19 | G***0 | Spring lock washer 10 | |
| 20 | 4***6 | Cushion | |
| 21 | G***0 | Hex. head bolt M10x40 | |
| 22 | G***0 | Hex. head bolt M16x60 | |
| 23 | 3***5 | Hand brake assembled | |
| 24 | G***6 | Plain washer 16 | |
| 25 | G***6 | Spring Lock washer16 | |
| 26 | G***6 | Hex .nut M16 | |
| 27 | G***0 | Hex. head bolt M12x60 | |
| 28 | G***2 | Spring lock washer 12 | |
| 29 | 2***3 | Hand brake bottom plate | |
| 30 | 2***4 | Rotate arm weldment |
