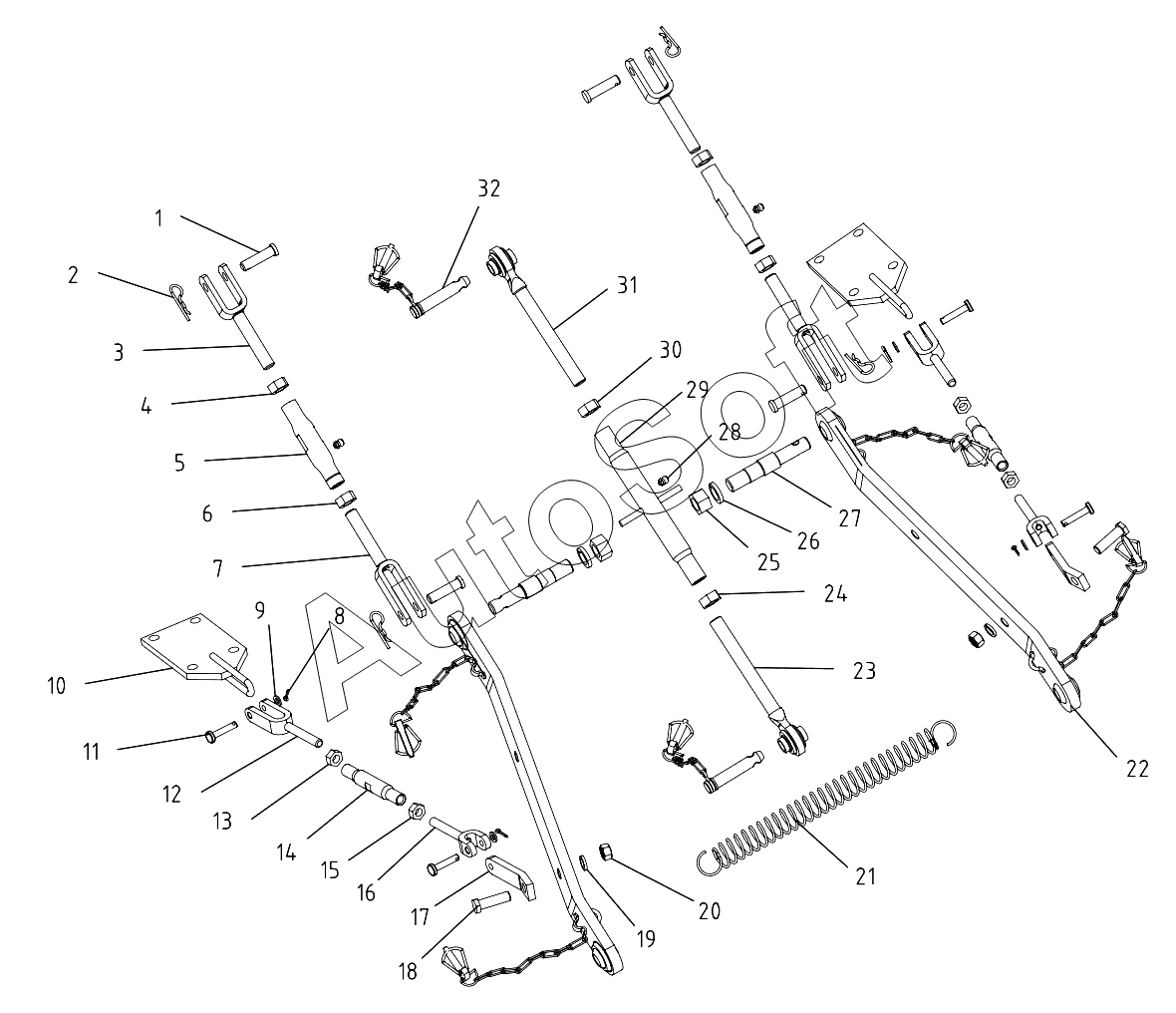

Каталог запасных частей к технике: DongFeng 224G3 (2018). Suspension Mechanism
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***2 | Clevis pin with head B16x52 | |
| 2 | 2***1 | R-pin | |
| 3 | 2***0 | Lift rod up clevis | |
| 4 | G***2 | Hex. nut M20x2 | |
| 5 | 2***4 | Adjusting sleeve | |
| 6 | G***) | Hex. nut M20x2 (left) | |
| 7 | 2***2 | Lower clevis of lift rod | |
| 8 | G***0 | Split pin 3.2x20 | |
| 9 | G***2 | Plain washer 12 | |
| 10 | 2***5 | Front check chain | |
| 11 | G***5 | Clevis pin with head B12x45 | |
| 12 | 2***6 | Front check clevis | |
| 13 | G***4 | Hex. nut M14 | |
| 14 | 2***0 | Adjusting sleeve | |
| 15 | G***) | Hex. nut M14 (left) | |
| 16 | 2***7 | Rear check clevis | |
| 17 | 2***1 | Rear check bracket | |
| 18 | G***5 | Hex. head bolt M16x55 | |
| 19 | G***6 | Spring Lock washer16 | |
| 20 | G***6 | Hex .nut M16 | |
| 21 | 2***2 | Spring coil | |
| 22 | 2***4 | Lower link weldment | |
| 23 | 2***7 | Upper link front adjusting rod | |
| 24 | G***2 | Hex. nut M22x2 | |
| 25 | G***4 | Hex. nut M24 | |
| 26 | G***4 | Spring lock washer 24 | |
| 27 | 2***1 | Lower link shaft | |
| 28 | J***6 | Grease nipple M6 | |
| 29 | 2***8 | Turn buckle of upper link | |
| 30 | G***t | Hex. nut M22x2 | |
| 31 | 2***9 | Upper link rear adjusting rod | |
| 32 | 2***6 | Coupling pin of upper link |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
