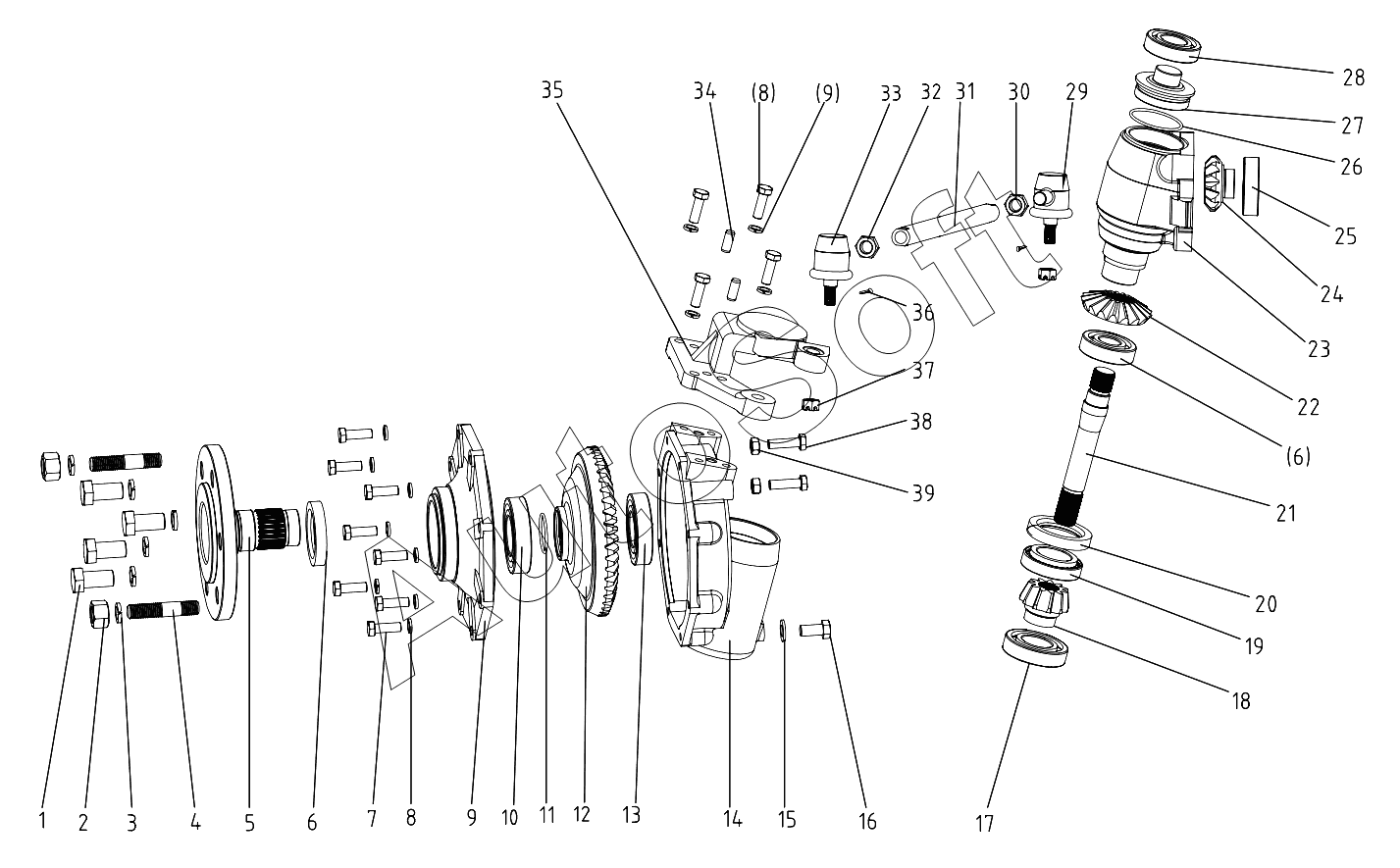

Каталог запасных частей к технике: DongFeng 224G3 (2018). Front Wheel Drive Axle (Left Side-Slowdown)
1
2
3
4
5
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | hex. head bolt M18x1.5x35 | |
| 2 | G***5 | Hex. nut M18xl.5 | |
| 3 | G***8 | Spring lock washer 18 | |
| 4 | 3***9 | Double screw bolt | |
| 5 | 2***8 | Drive shaft | |
| 6 | 4***1 | Oil-seal MC50x72x12/15 | |
| 7 | G***0 | Hex. head bolt M10x30 | |
| 8 | G***0 | Spring lock washer 10 | |
| 9 | 2***6 | Drive shaft cover | |
| 10 | G***9 | Ball bearing 6209 | |
| 11 | 3***2 | Fixing ring of drive shaft | |
| 12 | 2***7 | Driven bevel gear of final drive | |
| 13 | G***8 | Ball bearing 208 | |
| 14 | 2***4 | Final drive housing | |
| 15 | J***2 | Combined seal washer 12 | |
| 16 | G***2 | Hex. head bolt M12x1.5x12 | |
| 17 | G***7 | Ball bearing 6207 | |
| 18 | 2***9 | Driving bevel gear of final drive | |
| 19 | G***8 | Taper roller bearing 32008 | |
| 20 | 2***0 | Upright shaft | |
| 21 | G***5 | Ball bearing 6305 | |
| 22 | 2***1 | Driven bevel gear of the first drive | |
| 23 | 2***4 | Left upright shaft housing | |
| 24 | 2***7 | Driving bevel gear of the first drive | |
| 25 | G***2 | Ball bearing 62/32 | |
| 26 | G***5 | O-ring seal 56x2.65 | |
| 27 | 2***8 | Upper bearing pedestal | |
| 28 | G***Z | Ball bearing 6206-Z | |
| 29 | 3***7 | Linkage ball joint (Right) | |
| 30 | G***5 | Hex. nut M16x1.5 | |
| 31 | 2***7 | Steering tie rod | |
| 32 | G***t | Hex. nut M16x1.5-Left | |
| 33 | 3***6 | Linkage ball joint | |
| 34 | G***4 | Straight pin B10x24 | |
| 35 | 2***2 | Left steering arm | |
| 36 | G***4 | Split pin 3.2x24 | |
| 37 | G***2 | Hex. nut M12 | |
| 38 | G***0 | Hex. head bolt M12x50 | |
| 39 | G***2 | Hex. nut M12 |
