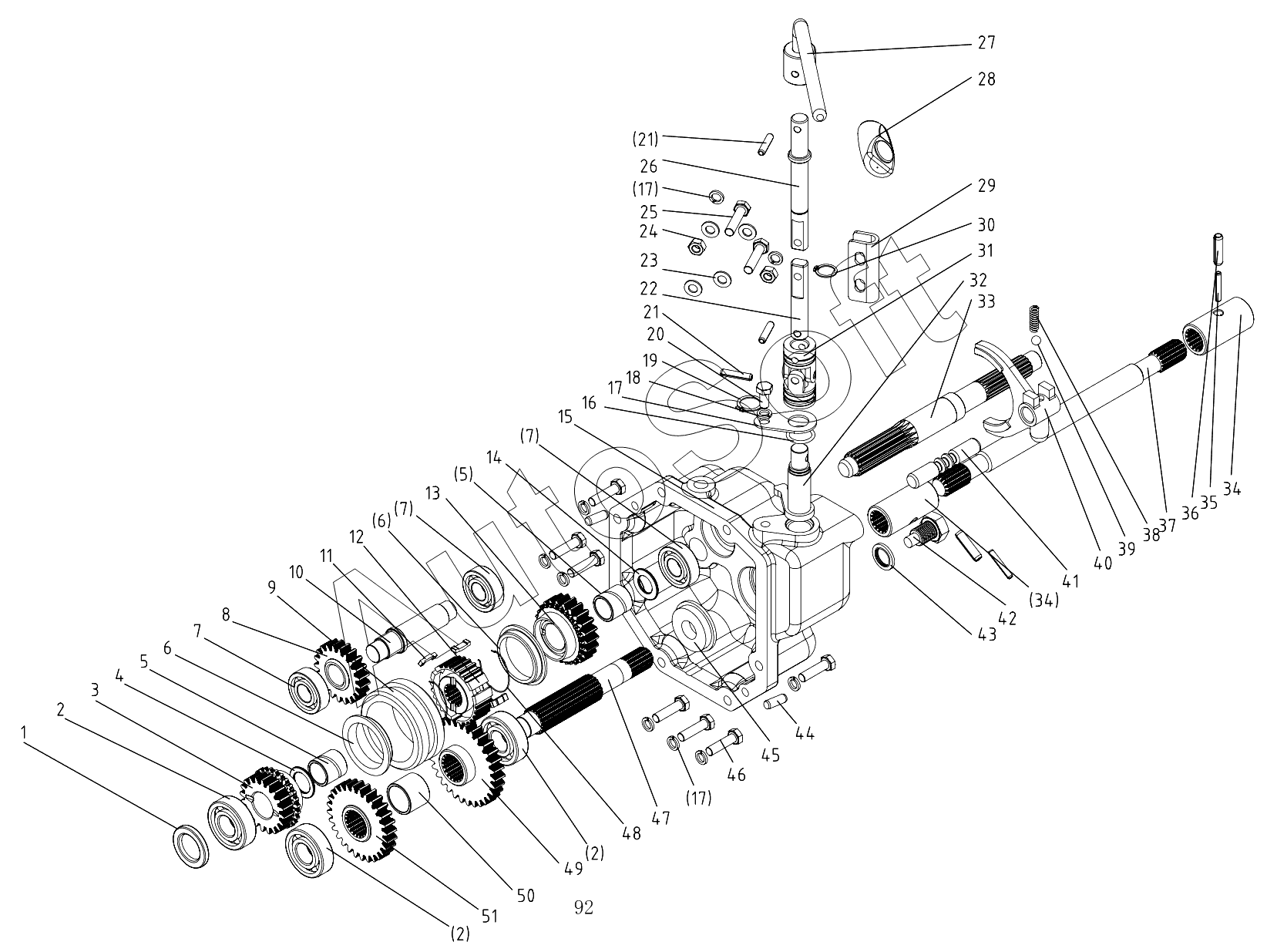

Каталог запасных частей к технике: DongFeng 224G3 (2018). Front Gearbox
39
27
28
29
30
31
32
33
34
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
2
2
3
4
5
5
6
6
7
7
7
8
9
10
11
12
13
1
15
16
17
17
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***7 | Oil seal FB25x40x7 | |
| 2 | G***4 | Bearing 6204 | |
| 3 | 2***2 | Driving gear | |
| 4 | 2***3 | Spacing collar () | |
| 5 | 2***4 | Bush | |
| 6 | 2***8 | Synthronization ring | |
| 7 | G***4 | Подшипник | |
| 8 | 2***9 | Middle gear | |
| 9 | 2***3 | Sliding gear sleeve | |
| 10 | 2***8 | Middle gear | |
| 11 | 2***1 | Synchronizing shift | |
| 12 | 2***7 | Synthronizing gear seat | |
| 13 | 2***1 | Driving gear | |
| 14 | 2***0 | Spacing collar () | |
| 15 | 2***1 | Gearbox housing | |
| 16 | G***5 | O ring 20x2.65 | |
| 17 | 5***8 | Baffle | |
| 18 | G***8 | Spring lock washer 8 | |
| 19 | G***8 | Bead flange 18 | |
| 20 | G***6 | Hex. head bolt M8x16 | |
| 21 | G***0 | Pin 6x30 | |
| 22 | 2***2 | Joint shaft | |
| 23 | G***8 | Plain washer 8 | |
| 24 | G***8 | Hex. Nut M8 | |
| 25 | G***5 | Hex. Head bolt M8x35 | |
| 26 | 2***1 | Short joint shaft | |
| 27 | 2***4 | Shift level | |
| 28 | 5***0 | Shift level handle | |
| 29 | 5***9 | Adjusting plate | |
| 30 | G***5 | Circlip for shaft 15 | |
| 31 | 5***5 | Gimbal | |
| 32 | 2***3 | Shift lever | |
| 33 | 2***2 | Input shaft | |
| 34 | 2***6 | Linking sleeve | |
| 35 | G***0 | Pin 5x30 | |
| 36 | G***0 | Slotted spring pin 8x30 | |
| 37 | 2***7 | Shaft | |
| 38 | 2***3 | Positioning spring | |
| 39 | G***2 | Шарик | |
| 40 | 2***1 | Shift fork | |
| 41 | 2***8 | Patrol fork shaft | |
| 42 | 2***4 | Oil drain plug | |
| 43 | 1***9 | Combined seal washer | |
| 44 | G***2 | Round pin B8x22 | |
| 45 | 2***1 | Seal ring 20x40x7 | |
| 46 | G***0 | Hex. head bolt M8x30 | |
| 47 | 2***3 | Spacer | |
| 48 | 2***2 | Spring | |
| 49 | 2***2 | Priven gear | |
| 50 | 2***4 | Spacer | |
| 51 | 2***5 | Driving gear |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
