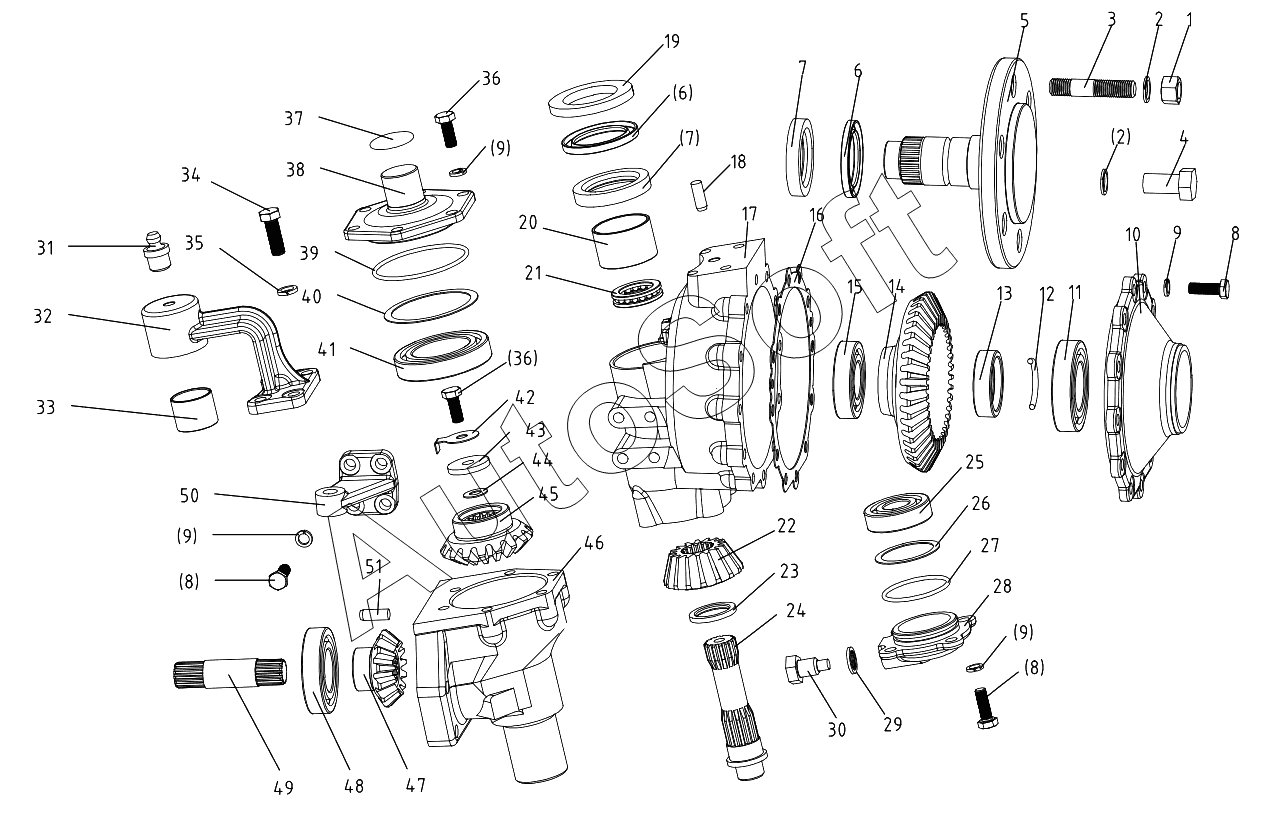

Каталог запасных частей к технике: DongFeng 254G2. Front Wheel Drive Axle (Right side-Slowdown)
1
2
2
3
4
5
6
6
7
7
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | Hex. nut M18x1.5 | |
| 2 | G***8 | Spring lock washer 18 | |
| 3 | 3***9 | Double screw bolt | |
| 4 | G***5 | hex. head bolt M18x1.5x35 | |
| 5 | 3***2 | Drive shaft | |
| 6 | H***7 | Oil-seal W50x72x7 | |
| 7 | H***2 | Oil-seal PD50x72x12 | |
| 8 | G***0 | Hex. head bolt M10x30 | |
| 9 | G***0 | Spring lock washer 10 | |
| 10 | 3***3 | Drive shaft cover | |
| 11 | G***9 | Ball bearing 6209 | |
| 12 | 3***2 | Fixing ring of drive shaft | |
| 13 | 3***2 | Drive shaft sleeve | |
| 14 | 3***2 | Driven bevel gear of final drive | |
| 15 | G***7 | Ball bearing 6207 | |
| 16 | 3***1 | Gasket for drive shaft cover | |
| 17 | 3***4 | Right final drive housing | |
| 18 | G***8 | Straight pin A10x28 | |
| 19 | 3***0 | Felt washer | |
| 20 | 3***1 | Final drive housing bushing | |
| 21 | G***6 | Thrust ball bearing 51106 | |
| 22 | 3***2 | Driving bevel gear of final drive | |
| 23 | 3***0 | Spacer | |
| 24 | 3***3 | Upright shaft | |
| 25 | G***5 | Ball bearing 6305 | |
| 26 | 3***9 | Adjusting shims for final drive | |
| 27 | G***5 | O-ring seal 56x2.65 | |
| 28 | 3***2 | Lower bearing cover | |
| 29 | 1***9 | Combined seal washer | |
| 30 | 2***4 | Oil drain plug | |
| 31 | J***1 | Grease cup M10x1 | |
| 32 | 3***2 | Right linking arm | |
| 33 | 3***1 | Steering arm bushing | |
| 34 | G***5 | Hex. head bolt M12x35 | |
| 35 | G***2 | Spring lock washer 12 | |
| 36 | G***5 | Hex. head bolt M10x25 | |
| 37 | G***5 | O-ring seal 34.5x2.65 | |
| 38 | 3***3 | Upper bearing cover | |
| 39 | G***5 | O-ring seal 85x2.65 | |
| 40 | 3***3 | Adjusting shims for the first drive | |
| 41 | G***1 | Ball bearing 6011 | |
| 42 | 3***8 | Lock washer | |
| 43 | 3***1 | Blocking ring of upright shaft | |
| 44 | 3***2 | Adjusting shims | |
| 45 | 3***1 | Driven bevel gear of the first drive | |
| 46 | 2***1 | Left steering arm | |
| 47 | 3***1 | Driving bevel gear of the first drive | |
| 48 | G***8 | Ball bearing 6208 | |
| 49 | 2***6 | Half shaft | |
| 50 | 2***1 | Right steering trapezoid arm | |
| 51 | G***0 | Straight pin A10x20 |
