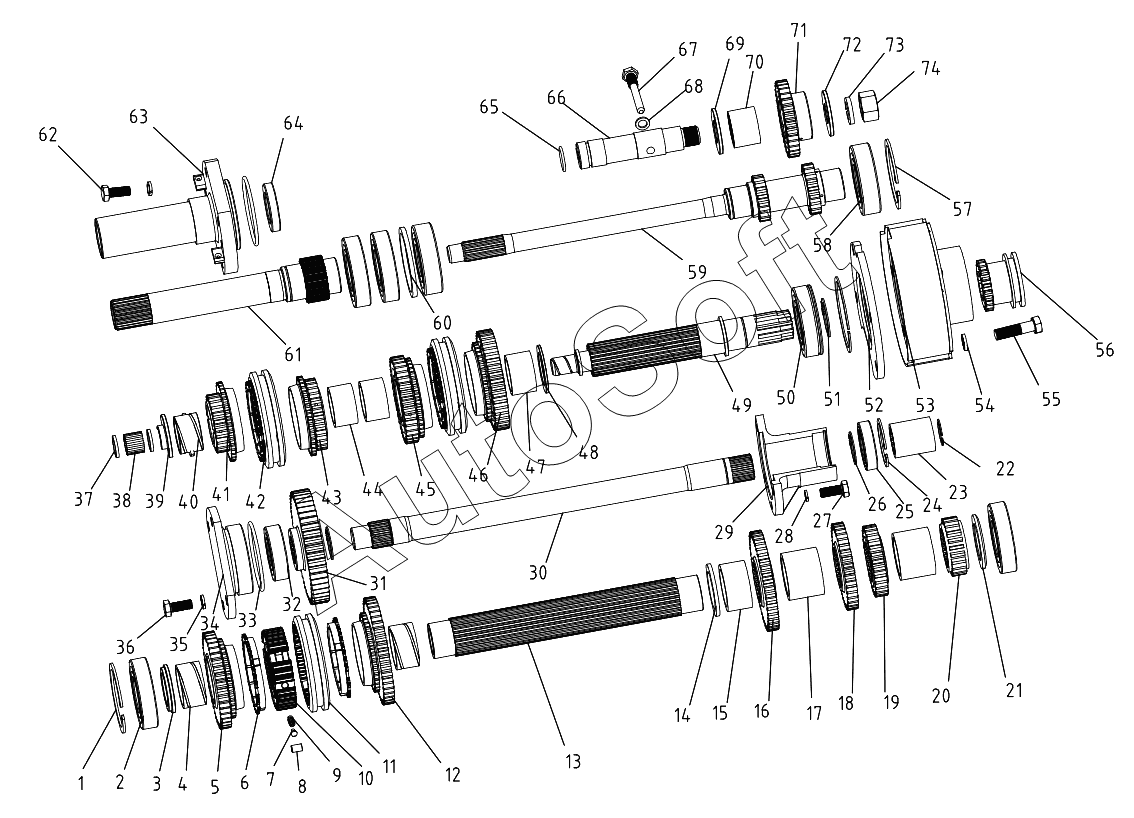

Каталог запасных частей к технике: DongFeng 304G2. Gearbox (B)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 304G2-6.37.001 | 3***1 | Gear box assembly | |
| 1 | G***0 | Snap ring 80 | |
| 2 | G***8 | Ball bearing 208 | |
| 3 | 3***3 | Front spacer sleeve,patrol | |
| 4 | 3***1 | Big bush | |
| 5 | 3***8 | Driven gear,patrol | |
| 6 | 4***4 | Synthronization ring | |
| 7 | 4***7 | Bracket | |
| 8 | 4***8 | Stop pin | |
| 9 | 4***6 | Spring | |
| 10 | 3***2 | Synchronizing gear seat | |
| 11 | 4***2 | Sliding gear sleeve | |
| 12 | 3***7 | Driven dear,advance | |
| 13 | 3***5 | Counter-shaft | |
| 14 | 3***0 | Rear spacer,patrol | |
| 15 | 3***9 | Short spacer | |
| 16 | 3***8 | Driving gear, IV Speed | |
| 17 | 3***4 | Long spacer | |
| 18 | 3***7 | Driving gear, III Speed | |
| 19 | 3***6 | Driving gear, II Speed | |
| 20 | 3***3 | Driving gear, I Speed | |
| 21 | 2***1 | Rear Retaining ring, counter-shaft | |
| 22 | G***8 | Circlip for hole 28 | |
| 23 | 3***1 | Splined sleeve | |
| 24 | G***5 | Circlip for hole 55 | |
| 25 | G***6 | Ball bearing 6006 | |
| 26 | G***0 | Circlip for shaft 30 | |
| 27 | G***5 | Hex. head bolt M8x25 | |
| 28 | G***8 | Spring lock washer 8 | |
| 29 | 2***0 | Rear bearing cover, counter-shaft | |
| 30 | 3***2 | PTO transmission shaft | |
| 31 | 3***A | PTO transmission gear (1000/540 | |
| 32 | G***5 | Ball bearing 6305 | |
| 33 | G***5 | O-ring seal 73x3.55 | |
| 34 | 3***4 | Front bearing cover,counter-shaft | |
| 35 | G***0 | Spring lock washer 10 | |
| 36 | G***5 | Hex. head bolt M10x25 | |
| 37 | 2***5 | Thrust washer,roller | |
| 38 | G***8 | Needle roller 2.5x19.8 | |
| 39 | 3***0 | Front spacer,main shift | |
| 40 | 3***1 | Thin bush | |
| 41 | 3***1 | Driven gear, IV Speed | |
| 42 | S***r | Synchronizer | |
| 43 | 3***2 | Driven gear, III Speed | |
| 44 | 3***3 | Short Bush | |
| 45 | 3***3 | Driven gear, II Speed | |
| 46 | 3***4 | Driven gear, I Speed | |
| 47 | 3***5 | Long bush | |
| 48 | 3***0 | Rear spacer,main shift | |
| 49 | 3***1 | Shaft II | |
| 50 | G***N | Snap ring ball bearing 6307N | |
| 51 | G***5 | Circlip for shaft 35 | |
| 52 | 2***0 | Rear bearing cover, Shaft | |
| 53 | 2***2 | Planet mechanism | |
| 54 | G***2 | Spring lock washer 12 | |
| 55 | G***0 | Hex. head bolt M12x70 | |
| 56 | 2***2 | Sliding gear | |
| 57 | G***0 | Circlip for hole 80 | |
| 58 | G***7 | Ball bearing 6307 | |
| 59 | 3***6 | Constant-mesh gear , shaft I | |
| 60 | 3***5 | Spacer | |
| 61 | 3***A | Input shaft (1000/540) | |
| 62 | G***0 | Hex. head bolt M10x30 | |
| 63 | 3***7 | Front bearing cover , shaft I | |
| 64 | J***0 | Oil seal SG35x55x10 | |
| 65 | G***5 | O-ring seal 25x2.65 | |
| 66 | 3***5 | Middle Gear Shaft | |
| 67 | 3***4 | Block pin,middle gear shaft | |
| 68 | G***0 | Washer 10 | |
| 69 | 3***6 | Front spacer,middle gear shaft | |
| 70 | G***5 | Needle roller bearing | |
| 71 | 3***8 | Middle gear,patrol | |
| 72 | 3***6 | Rear spacer,middle gear shaft | |
| 73 | G***6 | Spring Lock washer16 | |
| 74 | G***5 | Hex. nut M16x1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
