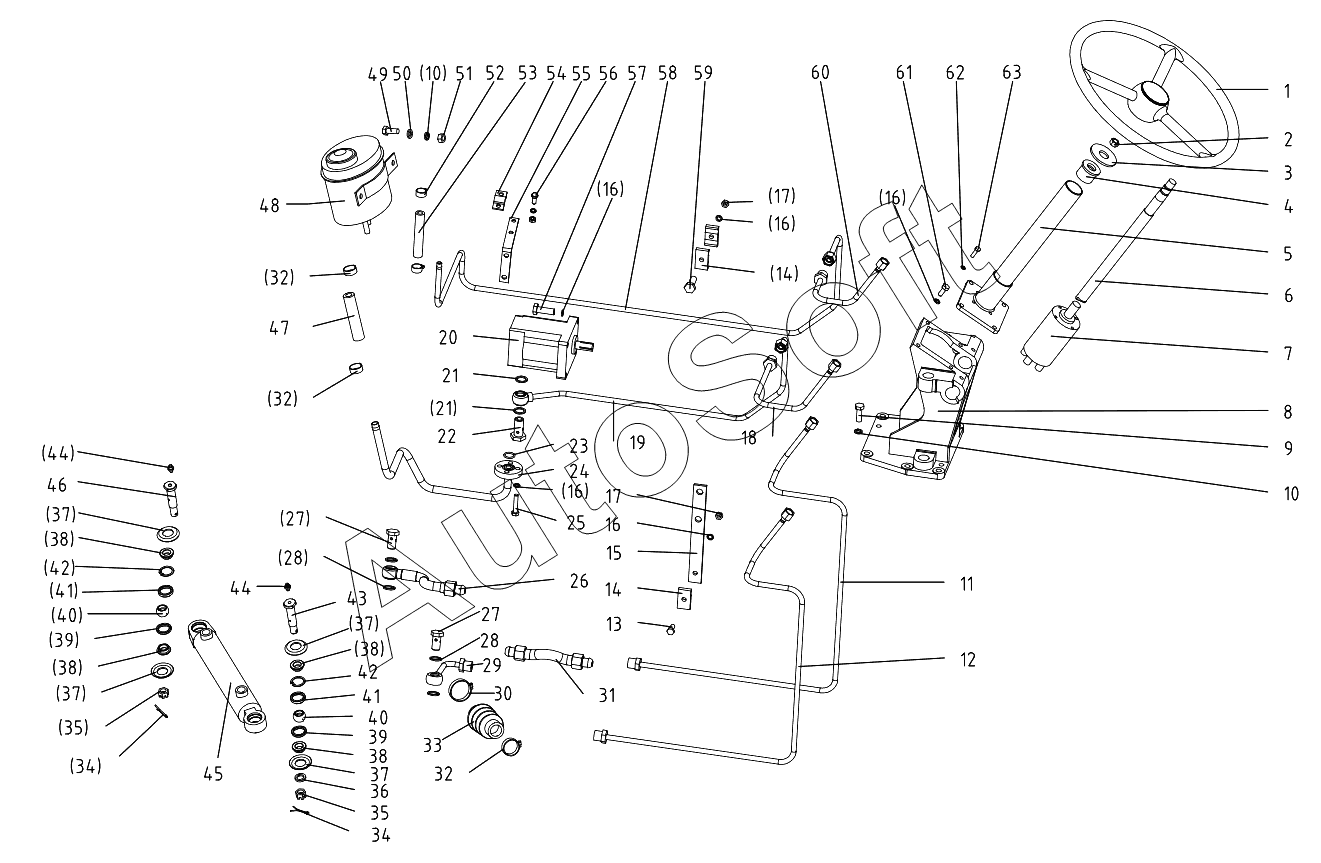

Каталог запасных частей к технике: DongFeng 304G2. Full Hydraulic Power Steering Gear
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
16
16
16
17
17
18
19
20
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
32
32
33
34
34
35
35
36
37
37
37
37
38
38
38
38
39
39
40
40
41
41
42
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
57
57
58
59
60
61
62
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Steering wheel assy | |
| 2 | G***5 | Hex. nut M16x1.5 | |
| 3 | G***6 | Plain washer 16 | |
| 4 | 3***2 | Rubber sleeve | |
| 5 | 3***4 | Steering column weldment | |
| 6 | 3***6 | Steering shaft | |
| 7 | 1***a | Full hydraulic steering gear | |
| 8 | 3***2 | Bracket weldment | |
| 9 | G***5 | Hex. head bolt M10x35 | |
| 10 | G***0 | Spring lock washer 10 | |
| 11 | 3***2 | Steering cylinder pipe (2) | |
| 12 | 3***1 | Steering cylinder pipe (1) | |
| 13 | G***5 | Hex. head bolt M8x25 | |
| 14 | 3***6 | Pipe nip (2) | |
| 15 | 3***5 | Pipe nip (1) | |
| 16 | G***8 | Spring lock washer 8 | |
| 17 | G***8 | Hex. Nut M8 | |
| 18 | 3***6 | Oil delivery pipe weldment,rear part | |
| 19 | 3***5 | Oil delivery pipe weldment,front part | |
| 20 | H***R | Constant flow pump | |
| 21 | J***8 | Washer 16 | |
| 22 | 2***5 | Hollow bolt M18x1.5 | |
| 23 | G***5 | O-ring seal 18x2.65 | |
| 24 | 3***3 | Inlet pipe assy | |
| 25 | G***0 | Hex. head bolt M8x40 | |
| 26 | 2***4 | Hose assy | |
| 27 | 2***5 | Hollow bolt M16x1.5 | |
| 28 | J***6 | Washer 16 | |
| 29 | 2***7 | Extended pipe | |
| 30 | J***) | Hoop 2A (44-64) | |
| 31 | 3***7 | Hose assy | |
| 32 | J***) | Hoop 2A (13-20) | |
| 33 | 3***2 | Rubber jacket | |
| 34 | G***4 | Split pin 3.2x24 | |
| 35 | G***5 | Hex. nut M14x1.5 | |
| 36 | G***4 | Spring lock washer 14 | |
| 37 | 3***8 | Dustproof cover | |
| 38 | 3***0 | Circlip stop ring | |
| 39 | 3***5 | Lower ball seat | |
| 40 | 3***9 | Ball connector | |
| 41 | 3***6 | Upper ball saet | |
| 42 | G***0 | Circlip for shaft 30 | |
| 43 | 2***0 | Pin | |
| 44 | J***1 | Angle grease nipple 45° Mx1 | |
| 45 | 2***9 | Steering cylinder assy | |
| 46 | 3***7 | Pin | |
| 47 | J***0 | Hose 10-200 | |
| 48 | 2***1 | Oil tank | |
| 49 | G***0 | Болт M12x35 Zn.D | |
| 50 | G***2 | Plain washer 16 | |
| 51 | G***0 | Hex .nut M24 | |
| 52 | J***9 | Hoop 2A (16-20) | |
| 53 | J***2 | Hose 13-200 | |
| 54 | 3***4 | Pressure base plate | |
| 55 | 3***4 | Board of vitta stator | |
| 57 | G***0 | Болт M12x35 Zn.D | |
| 57 | G***0 | Болт M12x35 Zn.D | |
| 58 | 3***8 | Oil delivery pipe-rear part | |
| 59 | G***0 | Болт M12x35 Zn.D | |
| 60 | 3***9 | Oil delivery pipe-front part | |
| 61 | G***0 | Болт M12x35 Zn.D | |
| 62 | G***7 | Шайба 16 Zn.D | |
| 63 | G***0 | Болт M12x35 Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
