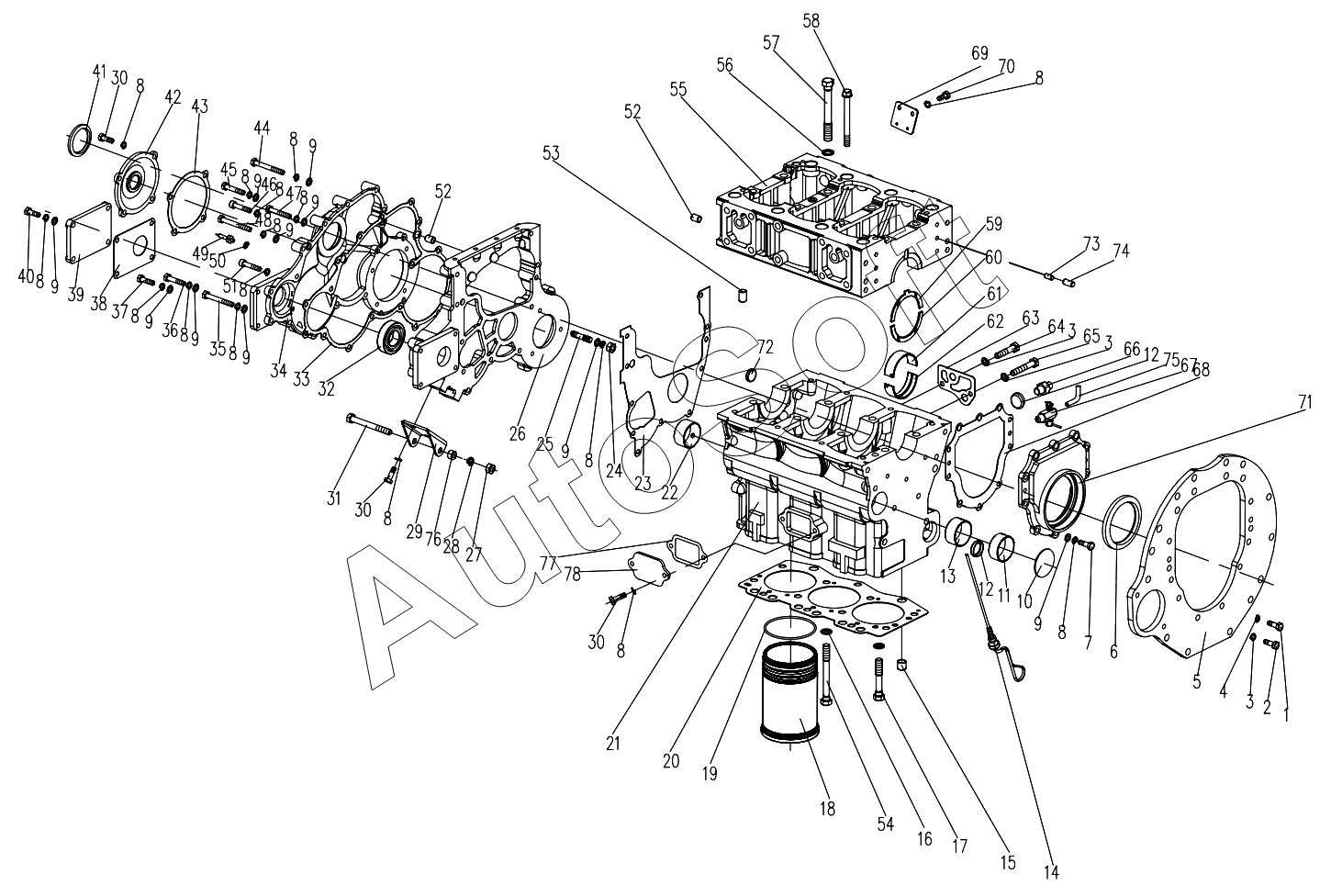

Каталог запасных частей к технике: DongFeng 304G2. Cylinder Block and Gear Case Assembly
1
2
3
3
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CZ475Q-120009 | C***9 | Generator bracket cushion | |
| N85-19005 | N***5 | Push-rod chamber cover gasket | |
| ZN390TE-03025B | Z***B | Push-rod chamber cover | |
| 1 | G***5 | Bolt M10x25 | |
| 2 | G***5 | Bolt M12x25 | |
| 3 | G***2 | Washer 12 | |
| 4 | G***0 | Washer 10 | |
| 5 | N***F | Flywheel housing | |
| 6 | H***2 | Oil seal DL85x110x12 | |
| 7 | G***5 | Hex. head bolt M8x25 | |
| 8 | G***8 | Washer 8 | |
| 9 | G***8 | Washer 8 | |
| 10 | N***8 | Expansion plug | |
| 11 | 4***A | Camshaft rear bushing | |
| 12 | N***2 | Expansion plug30 | |
| 13 | 4***2 | Camshaft middle bushing | |
| 14 | N***A | Oil dipstick | |
| 15 | N***7 | Cylinder head locating sleeve | |
| 16 | N***4 | Cylinder head bolt washer | |
| 17 | N***2 | Long cylinder head bolt | |
| 18 | Z***3 | Cylinder liner | |
| 19 | N***2 | Water seal ring | |
| 20 | Z***3 | Cylinder head gasket | |
| 21 | N***1 | Cylinder block | |
| 22 | 4***) | Camshaft bushing | |
| 23 | N***1 | Gear case gasket | |
| 24 | G***8 | Hex. Nut M8 | |
| 25 | G***5 | Bolt M8x35 | |
| 26 | N***2 | Gear case | |
| 27 | G***0 | Hex .nut M10 | |
| 28 | G***0 | Spring lock washer 10 | |
| 29 | N***) | Generator bracket | |
| 30 | G***0 | Bolt M8x20 | |
| 31 | G***0 | Hex. head bolt M10x90 | |
| 32 | G***7 | Bearing 6007 | |
| 33 | N***3 | Gear case cover gasket | |
| 34 | N***4 | Gear case cover | |
| 35 | G***5 | Bolt M8x65 | |
| 36 | G***0 | Bolt M8x40 | |
| 37 | G***0 | Bolt M8x30 | |
| 38 | N***0 | Hydraulic pump cover gasket | |
| 39 | N***9 | Hydraulic pump cover | |
| 40 | G***5 | Bolt M8x25 | |
| 41 | G***2 | Oil seal DR52x72x12 | |
| 42 | N***5 | Gear case front cover | |
| 43 | N***6 | Gear case front cover gasket | |
| 44 | G***0 | Hex. head bolt M8x80 | |
| 45 | G***5 | Bolt M8x45 | |
| 46 | G***5 | Inner hexagon cylindrical bolt M8x55 | |
| 47 | G***0 | Bolt M8x50 | |
| 48 | G***5 | Hex. head bolt M8x75 | |
| 49 | N***8 | T.D.C. pointer | |
| 50 | G***6 | Washer 6 | |
| 51 | G***0 | Inner hexagon cylindrical bolt M8x20 | |
| 52 | N***1 | Gear case locating sleeve | |
| 53 | N***0 | Dowel pin | |
| 54 | N***2 | Short cylinder head bolt | |
| 55 | N***5 | Monolithic main shaft cover | |
| 56 | N***5 | Main shaft cover bolt washer | |
| 57 | N***7 | Main shaft cover bolt | |
| 58 | N***8 | Main bearing cap bolt | |
| 59 | N***7 | Crankshaft thrust plate (lower) | |
| 60 | N***9 | Crankshaft thrust plate (upper) | |
| 61 | N***6 | Main bearing shell (lower) | |
| 62 | N***8 | Main bearing shell (upper) | |
| 63 | N***0 | Lubricating oil filter gasket | |
| 64 | G***5 | Bolt M10x35 | |
| 65 | G***0 | Bolt M10x70 | |
| 66 | N***4 | Oil pressure sensor | |
| 67 | Z***0 | Water draining cock | |
| 68 | N***5 | Rear oil seal cover gasket | |
| 69 | N***C | Fuel filter support | |
| 70 | G***0 | Hex. head bolt M8x20 | |
| 71 | N***0 | Rear oil seal cover | |
| 72 | N***1 | Blocking plug | |
| 73 | G***6 | Pin B8x16 | |
| 74 | G***2 | Pin B10x22 | |
| 75 | Z***2 | Water draining cock pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
