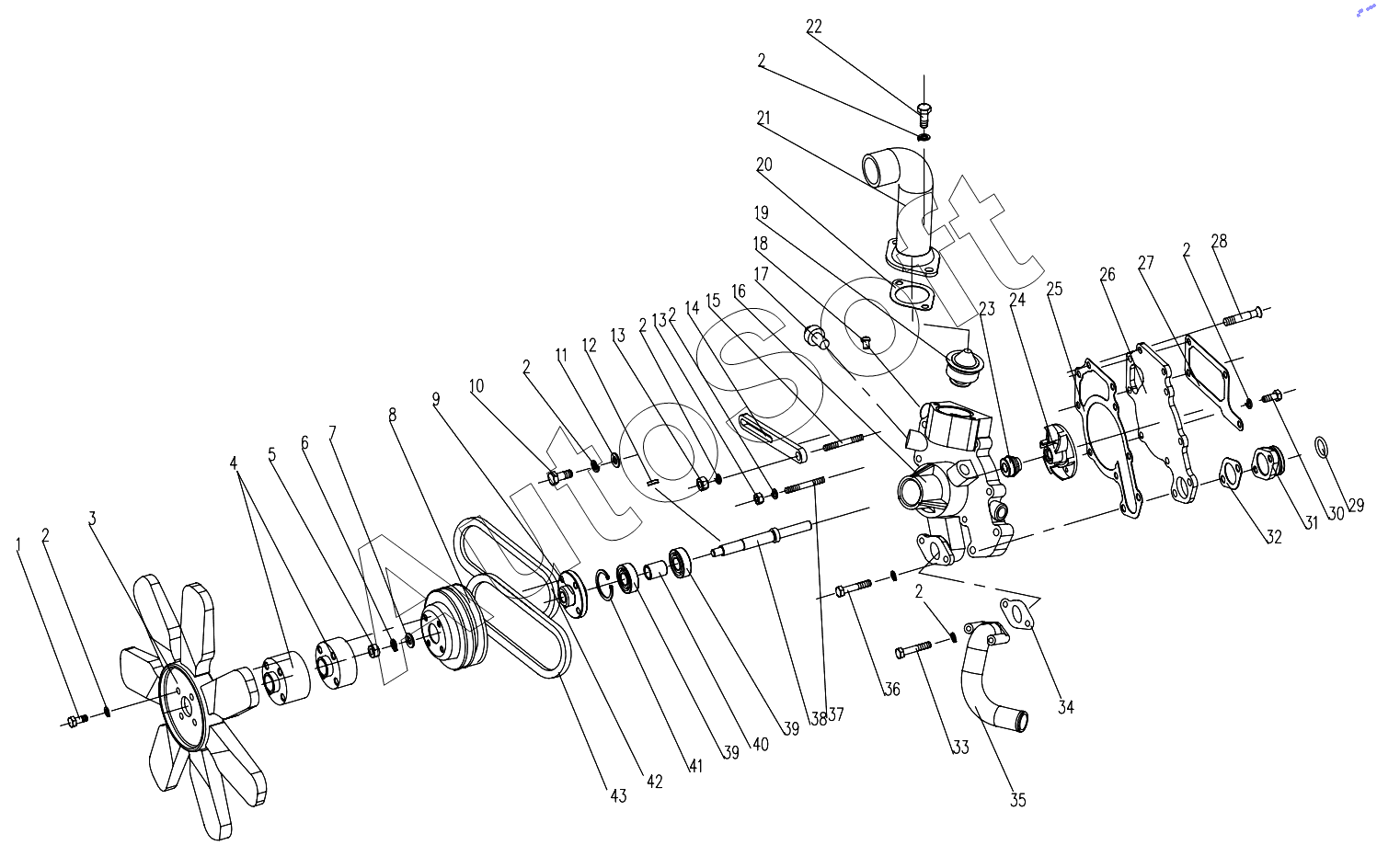

Каталог запасных частей к технике: DongFeng 304G2. Water Pump and Fan Assembly
1
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | Bolt M8x85 | |
| 2 | G***8 | Washer 8 | |
| 3 | C***2 | Cooling fan | |
| 4 | N***) | Fan pad | |
| 5 | G***0 | Hex .nut M10 | |
| 6 | G***0 | Washer 10 | |
| 7 | G***0 | Plain washer 10 | |
| 8 | N***) | Water pump pulley | |
| 9 | N***2 | Water pump pulley housing | |
| 10 | G***5 | Hex. head bolt M8x25 | |
| 11 | G***8 | Plain washer 8 | |
| 12 | G***6 | Key 4x36 | |
| 13 | G***8 | Hex. Nut M8 | |
| 14 | N***C | Bracing | |
| 15 | G***0 | Stud M8x50 | |
| 16 | N***E | Water pump housing | |
| 17 | C***6 | Plug | |
| 18 | N***A | Stuffy cover | |
| 19 | N***3 | Thermostat | |
| 20 | N***8 | Thermostat housing gasket | |
| 21 | N***) | Thermostat cover | |
| 22 | G***0 | Hex. head bolt M8x30 | |
| 23 | N***3 | Water seal ring IF-12 | |
| 24 | N***5 | Water pump impeller | |
| 25 | N***9 | Water pump gasket | |
| 26 | N***0 | Water pump adapter | |
| 27 | N***7 | Water pump adapter gasket | |
| 28 | G***6 | Screw M8x16 | |
| 29 | G***1 | Seal ring 40x3.1 | |
| 30 | G***0 | Hex. head bolt M8x20 | |
| 31 | N***3 | Water drain connector | |
| 32 | N***4 | Water drain connector gasket | |
| 33 | G***0 | Hex. head bolt M8x80 | |
| 34 | N***2 | gasket | |
| 35 | N***1 | Water pipe | |
| 36 | G***5 | Bolt M8x45 | |
| 37 | G***5 | Stud M8x45 | |
| 38 | N***6 | Water pump shaft | |
| 39 | G***7 | Ball bearing 6007 | |
| 40 | N***2 | Bearing spacing sleeve | |
| 41 | G***5 | Circlip 35 | |
| 42 | G***0 | Fan belt AV15x900 | |
| 43 | G***0 | Fan belt AV15x650 |
