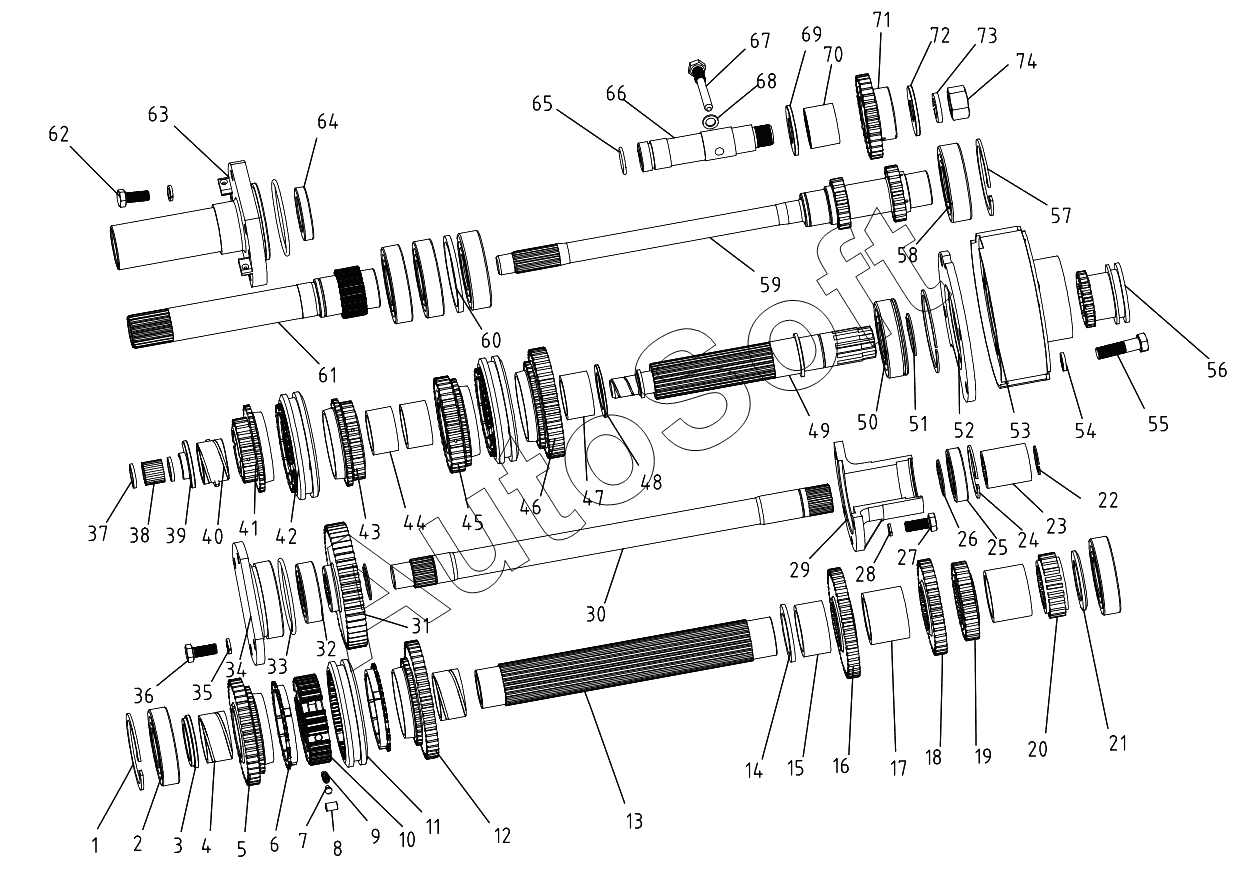

Каталог запасных частей к технике: DongFeng 404G2. Gearbox (B)
47
56
55
54
53
52
51
50
49
48
57
46
45
44
43
42
41
40
39
66
74
73
72
71
70
69
68
67
38
65
64
63
62
61
60
59
58
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
5
4
3
2
29
37
36
35
34
33
32
31
30
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 304G2-6.37.001 | 3***1 | Gear box assembly | |
| 1 | G***0 | Snap ring 80 | |
| 2 | G***8 | Ball bearing 208 | |
| 3 | 3***3 | Front spacer sleeve,patrol | |
| 4 | 3***1 | Big bush | |
| 5 | 3***8 | Driven gear,patrol | |
| 6 | 4***4 | Synthronization ring | |
| 7 | 4***7 | Bracket | |
| 8 | 4***8 | Stop pin | |
| 9 | 4***6 | Spring | |
| 10 | 3***2 | Synchronizing gear seat | |
| 11 | 4***2 | Sliding gear sleeve | |
| 12 | 3***7 | Driven dear,advance | |
| 13 | 3***5 | Counter-shaft | |
| 14 | 3***0 | Rear spacer,patrol | |
| 15 | 3***9 | Short spacer | |
| 16 | 3***8 | Driving gear, IV Speed | |
| 17 | 3***4 | Long spacer | |
| 18 | 3***7 | Driving gear, III Speed | |
| 19 | 3***6 | Driving gear, II Speed | |
| 20 | 3***3 | Driving gear, I Speed | |
| 21 | 2***1 | Rear Retaining ring, counter-shaft | |
| 22 | G***8 | Circlip for hole 28 | |
| 23 | 3***1 | Splined sleeve | |
| 24 | G***5 | Circlip for hole 55 | |
| 25 | G***6 | Ball bearing 6006 | |
| 26 | G***0 | Circlip for shaft 30 | |
| 27 | G***5 | Hex. head bolt M8x25 | |
| 28 | G***8 | Spring lock washer 8 | |
| 29 | 2***0 | Rear bearing cover, counter-shaft | |
| 30 | 3***2 | PTO transmission shaft | |
| 31 | 3***A | PTO transmission gear (1000/540 | |
| 32 | G***5 | Ball bearing 6305 | |
| 33 | G***5 | O-ring seal 73x3.55 | |
| 34 | 3***4 | Front bearing cover,counter-shaft | |
| 35 | G***0 | Spring lock washer 10 | |
| 36 | G***5 | Hex. head bolt M10x25 | |
| 37 | 2***5 | Thrust washer,roller | |
| 38 | G***8 | Needle roller 2.5x19.8 | |
| 39 | 3***0 | Front spacer,main shift | |
| 40 | 3***1 | Thin bush | |
| 41 | 3***1 | Driven gear, IV Speed | |
| 42 | S***r | Synchronizer | |
| 43 | 3***2 | Driven gear, III Speed | |
| 44 | 3***3 | Short Bush | |
| 45 | 3***3 | Driven gear, II Speed | |
| 46 | 3***4 | Driven gear, I Speed | |
| 47 | 3***5 | Long bush | |
| 48 | 3***0 | Front spacer,main shift | |
| 49 | 3***1 | Shaft II | |
| 50 | G***N | Snap ring ball bearing 6307N | |
| 51 | G***5 | Circlip for shaft 35 | |
| 52 | 2***0 | Rear bearing cover, Shaft | |
| 53 | 2***2 | Planet mechanism | |
| 54 | G***2 | Spring lock washer 12 | |
| 55 | G***0 | Hex. head bolt M12x70 | |
| 56 | 2***2 | Sliding gear | |
| 57 | G***0 | Circlip for hole 80 | |
| 58 | G***7 | Ball bearing 6307 | |
| 59 | 3***6 | Constant-mesh gear , shaft I | |
| 60 | 3***5 | Spacer | |
| 61 | 3***A | Input shaft (1000/540) | |
| 62 | G***0 | Hex. head bolt M10x30 | |
| 63 | 3***7 | Front bearing cover , shaft I | |
| 64 | J***0 | Oil seal SG35x55x10 | |
| 65 | G***5 | O-ring seal 25x2.65 | |
| 66 | 3***5 | Middle Gear Shaft | |
| 67 | 3***4 | Block pin,middle gear shaft | |
| 68 | G***0 | Washer 10 | |
| 69 | 3***6 | Front spacer,middle gear shaft | |
| 70 | G***5 | Needle roller bearing | |
| 71 | 3***8 | Middle gear,patrol | |
| 72 | 3***6 | Front spacer,middle gear shaft | |
| 73 | G***6 | Spring Lock washer16 | |
| 74 | G***5 | Hex. nut M16x1.5 |
