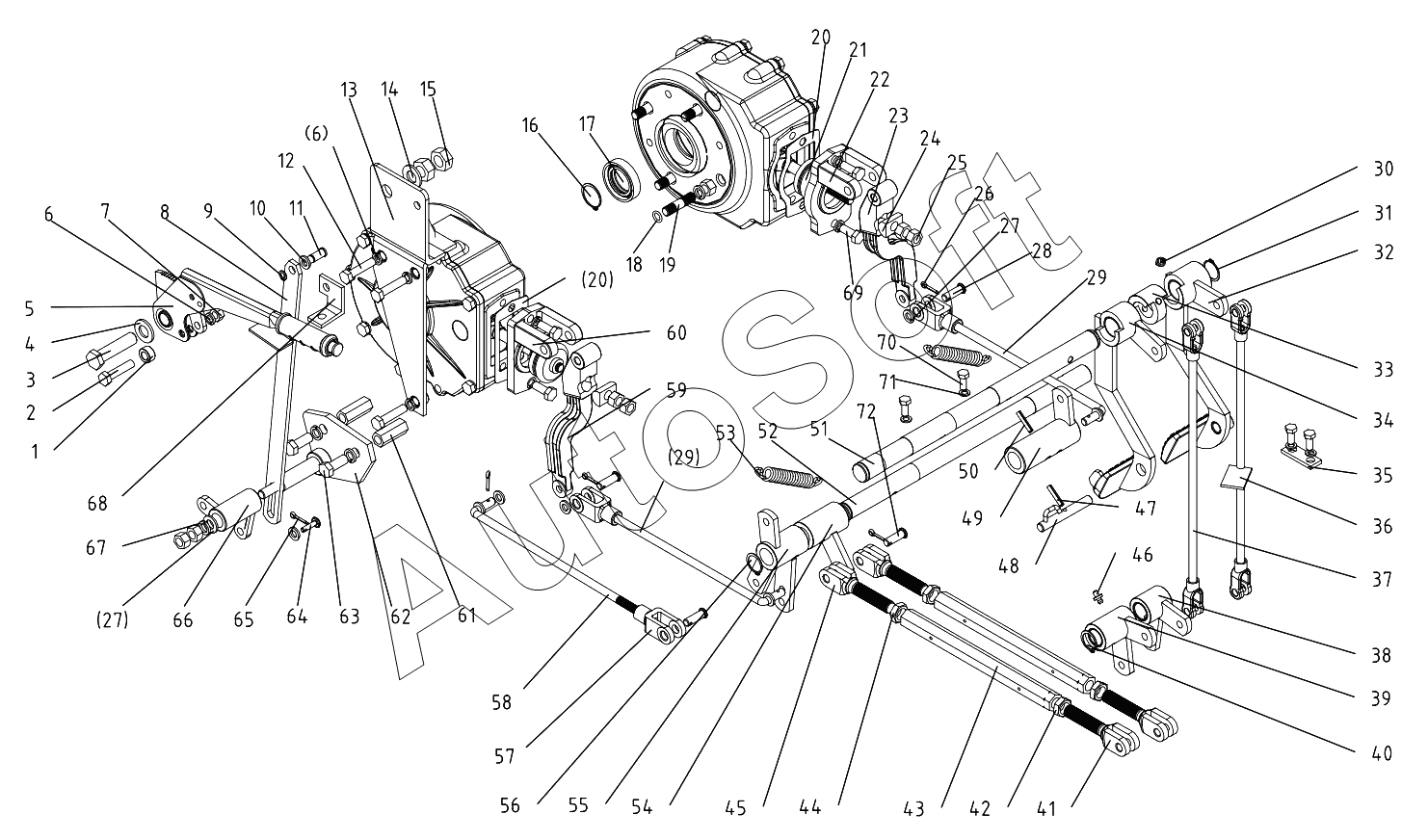

Каталог запасных частей к технике: DongFeng 404G2. Brake Operation Mechanism
46
54
53
52
51
50
49
48
47
55
45
44
43
42
41
40
39
38
64
72
71
70
69
68
67
66
65
37
63
62
61
60
59
58
57
56
10
18
17
16
15
14
13
12
11
19
9
8
7
6
6
5
4
3
2
28
36
35
34
33
32
31
30
29
29
1
27
27
26
25
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Cushion | |
| 2 | G***5 | Hex. head bolt M10x35 | |
| 3 | G***0 | Hex. head bolt M16x60 | |
| 4 | G***6 | Plain washer 16 | |
| 5 | 2***2 | Hand brake weld part | |
| 6 | G***0 | Spring lock washer 10 | |
| 7 | G***0 | Hex .nut M10 | |
| 8 | 4***8 | Upright pull bar weld part | |
| 9 | G***0 | Circlip for shaft 10 | |
| 10 | G***0 | Plain washer 10 | |
| 11 | 4***7 | Brake bar clevis pin | |
| 12 | G***5 | Hex. head bolt M10x45 | |
| 13 | 3***3 | Hand brake pull link weldment | |
| 14 | G***6 | Spring Lock washer16 | |
| 15 | G***6 | Hex. nut M16 | |
| 16 | G***5 | Circlip for shaft 35 | |
| 17 | H***2 | Oil envelop SD32x52x12 | |
| 18 | G***5 | O-ring seal10.6x2.65 | |
| 19 | G***5 | Double end stud AGM12-M12x35 | |
| 20 | 2***3 | Paper gasket | |
| 21 | 2***8 | Pressurize bar | |
| 22 | 2***4 | Left rocker arm pedestal | |
| 23 | 3***5 | Left rocker arm | |
| 24 | 2***5 | Self-aligning block | |
| 25 | G***2 | Hex. nut M12 | |
| 26 | G***8 | Split pin 3.2x28 | |
| 27 | G***2 | Chamfered plain washer 12 | |
| 28 | G***0 | Clevis pin with head B12x40 | |
| 29 | 4***8 | Back pullback weld part | |
| 30 | J***1 | Grease cup M10x1 | |
| 31 | G***6 | Circlip for shaft 26 | |
| 32 | 3***0 | Right brake pedal | |
| 33 | 3***2 | Limit sheath | |
| 34 | 3***9 | Left brake pedal | |
| 35 | 3***3 | Safety on-off fix board | |
| 36 | 3***4 | Left pull bar weld part | |
| 37 | 3***0 | Right front pullback weld part | |
| 38 | 3***5 | Left connect cannula assembled | |
| 39 | 3***6 | Right connect cannula assemble | |
| 40 | G***2 | Circlip for shaft 22 | |
| 41 | 3***8 | Pullback fork | |
| 42 | G***5 | Hex. nut M16x11.5 | |
| 43 | 3***2 | Handspike | |
| 44 | G***5 | Hex. nut M16x11.5 | |
| 45 | 3***9 | Pullback fork | |
| 46 | J***1 | Angle grease nipple 45°M10x1 | |
| 47 | G***0 | Slotted spring pin 5x20 | |
| 48 | 8***4 | Brake pedal link axis weld part | |
| 49 | 4***6 | Left brake cannula weld part | |
| 50 | G***0 | Spring split pin 8x40 | |
| 51 | 3***4 | Detent axis | |
| 52 | 4***5 | Back brake transmission axis | |
| 53 | 2***5 | External return spring | |
| 54 | 3***6 | Middle cannula weld part | |
| 55 | 3***7 | Right brake cannula weld part | |
| 56 | G***4 | Circlip for shaft 24 | |
| 57 | 2***2 | Draw rod fork | |
| 58 | 4***1 | Hand brake pull link weldment | |
| 59 | 3***0 | Right rocker arm | |
| 60 | 2***0 | Right rocker arm pedestal | |
| 61 | 3***6 | Сonnecting nut | |
| 62 | 4***4 | Turn axis Support boare weld part | |
| 63 | G***0 | Hex. head bolt M12x30 | |
| 64 | G***2 | Clevis pin with head B10x22 | |
| 65 | G***0 | Split pin 3.2x20 | |
| 66 | 4***5 | Turn axis weld part | |
| 67 | G***2 | Spring lock washer 12 | |
| 68 | 4***3 | Safety on-off fix board | |
| 69 | G***5 | Hex. head bolt M10x25 | |
| 70 | G***5 | Hex. head bolt M8x25 | |
| 71 | G***8 | Plain washer 8 | |
| 72 | G***2 | Clevis pin with head B10x32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
