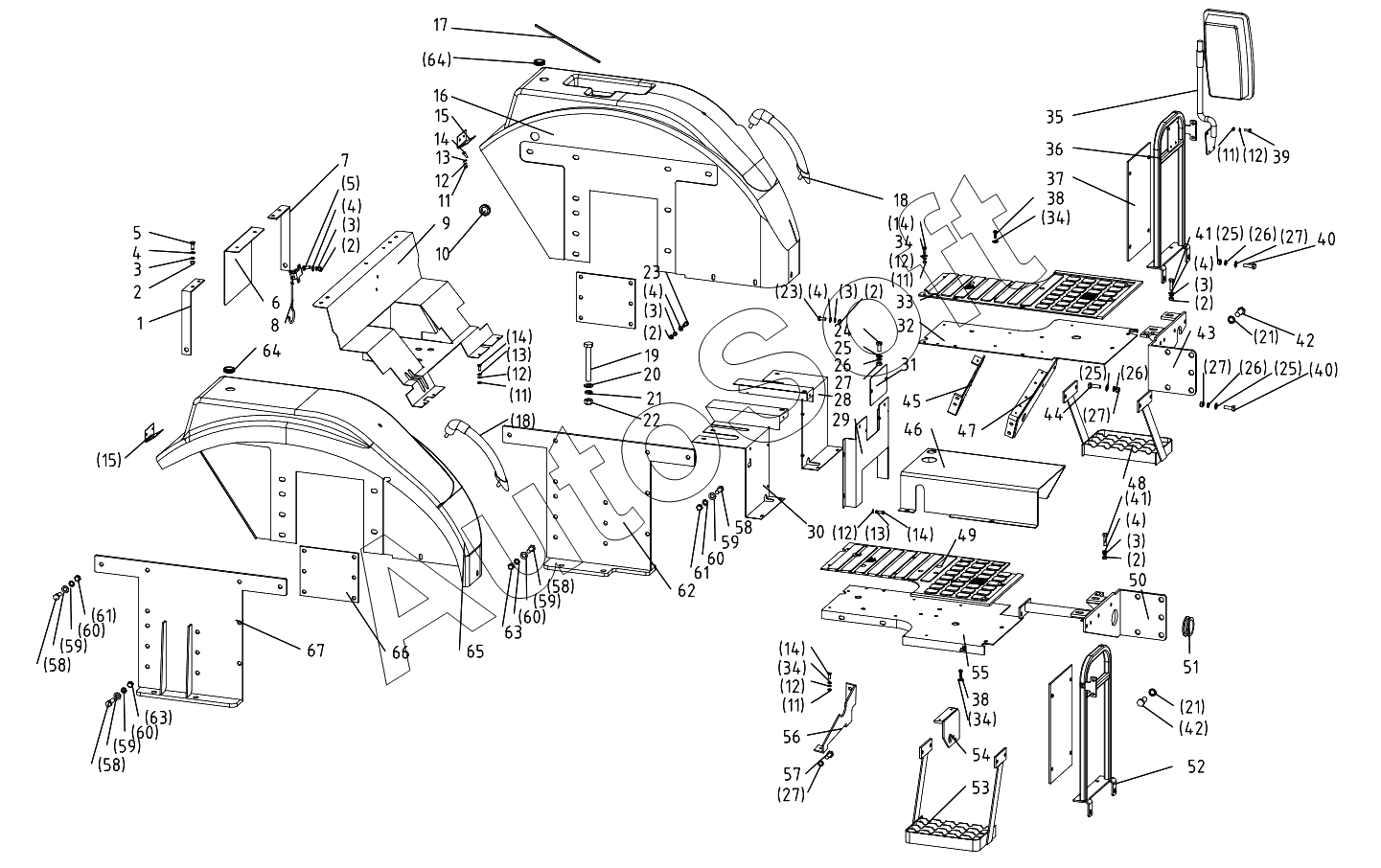

Каталог запасных частей к технике: DongFeng 404G2. Foot Mud Shields Rest
42
42
50
49
48
47
46
45
44
43
51
41
41
40
40
39
38
38
37
36
35
59
59
59
59
67
66
65
64
64
63
63
62
61
61
60
60
60
60
34
34
34
34
58
58
58
58
57
56
55
54
53
52
9
17
16
15
15
14
14
14
14
14
13
13
13
12
12
12
12
12
12
11
11
11
11
11
10
18
18
8
7
6
5
5
4
4
4
4
4
4
3
3
3
3
3
3
2
2
2
2
2
2
1
19
20
21
21
21
22
23
23
24
25
25
25
25
26
26
26
26
27
27
27
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Right bracket rest of Back close board | |
| 2 | G***8 | Hex. Nut M8 | |
| 3 | G***8 | Plain washer 8 | |
| 4 | G***8 | Spring lock washer 8 | |
| 5 | G***0 | Hex. head bolt M8x20 | |
| 6 | 3***1 | Back number stay | |
| 7 | 3***0 | Left bracket rest of Back close board | |
| 8 | 3***1 | Suspender | |
| 9 | 4***8 | Back close board | |
| 10 | 3***6 | Sealing rubber ring | |
| 11 | G***6 | Hex. Nut M6 | |
| 12 | G***6 | Plain washer 6 | |
| 13 | G***6 | Spring lock washer 6 | |
| 14 | G***6 | Hex.head bolt M6x16 | |
| 15 | 4***7 | Back eflex reflector subpanel | |
| 16 | 4***9 | Left mud Shield | |
| 17 | T***2 | 30# draught excluder strip | |
| 18 | 5***4 | Handle hold | |
| 19 | G***5 | Hex. head bolt M6x175 | |
| 20 | G***6 | Plain washer 16 | |
| 21 | G***6 | Spring Lock washer16 | |
| 22 | G***6 | Hex .nut M16 | |
| 23 | G***5 | Hex. head bolt M8x25 | |
| 24 | G***5 | Hex. head bolt M10x25 | |
| 25 | G***0 | Plain washer 10 | |
| 26 | G***0 | Spring lock washer 10 | |
| 27 | G***0 | Hex .nut M10 | |
| 28 | 4***6 | Left close board | |
| 29 | 4***8 | Central board | |
| 30 | 4***8 | Right close board | |
| 31 | 3***3 | Cover board | |
| 32 | 4***3 | Left foot rest | |
| 33 | 4***3 | Left foot rest rubber board | |
| 34 | G***6 | Plain washer 6 | |
| 35 | 1***1 | Driving mirror | |
| 36 | 3***1 | Left frame | |
| 37 | 3***0 | Windscreen | |
| 38 | G***0 | Philips pan head screw M6x20 | |
| 39 | G***0 | Hex.head bolt M6x20 | |
| 40 | G***0 | Hex. head bolt M10x30 | |
| 41 | G***5 | Hex. Head bolt M8x35 | |
| 42 | G***5 | Hex. head bolt M16x35 | |
| 43 | 3***1 | Left Front bracket rest | |
| 44 | G***0 | Hex. head bolt M10x40 | |
| 45 | 4***5 | Left back plate | |
| 46 | 4***2 | Left bracket joint | |
| 47 | 4***1 | Left medial bracket joint | |
| 48 | 3***5 | Left foot ladder | |
| 49 | 4***4 | Right foot rest rubber board | |
| 50 | 3***2 | Right-front bracket joint | |
| 51 | 2***8 | Rudder nest | |
| 52 | 3***1 | Right frame | |
| 53 | 3***1 | Right foot ladder | |
| 54 | 3***3 | Right floor gibbet (I) | |
| 55 | 4***4 | Right foot rest | |
| 56 | 4***2 | Right foot rest bracket joint | |
| 57 | G***0 | Hex.head bolt M10x20 | |
| 58 | G***0 | Hex. head bolt M12x30 | |
| 59 | G***2 | Spring lock washer 12 | |
| 60 | G***2 | Plain washer 12 | |
| 61 | G***2 | Hex. nut M12 | |
| 62 | 4***1 | Left bracket joint | |
| 63 | G***5 | Hex. head bolt M12x35 | |
| 64 | 2***6 | Right mud Shield | |
| 65 | 4***0 | Right mud Shield | |
| 66 | 4***1 | Rubber cover | |
| 67 | 4***2 | Right bracket joint |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
