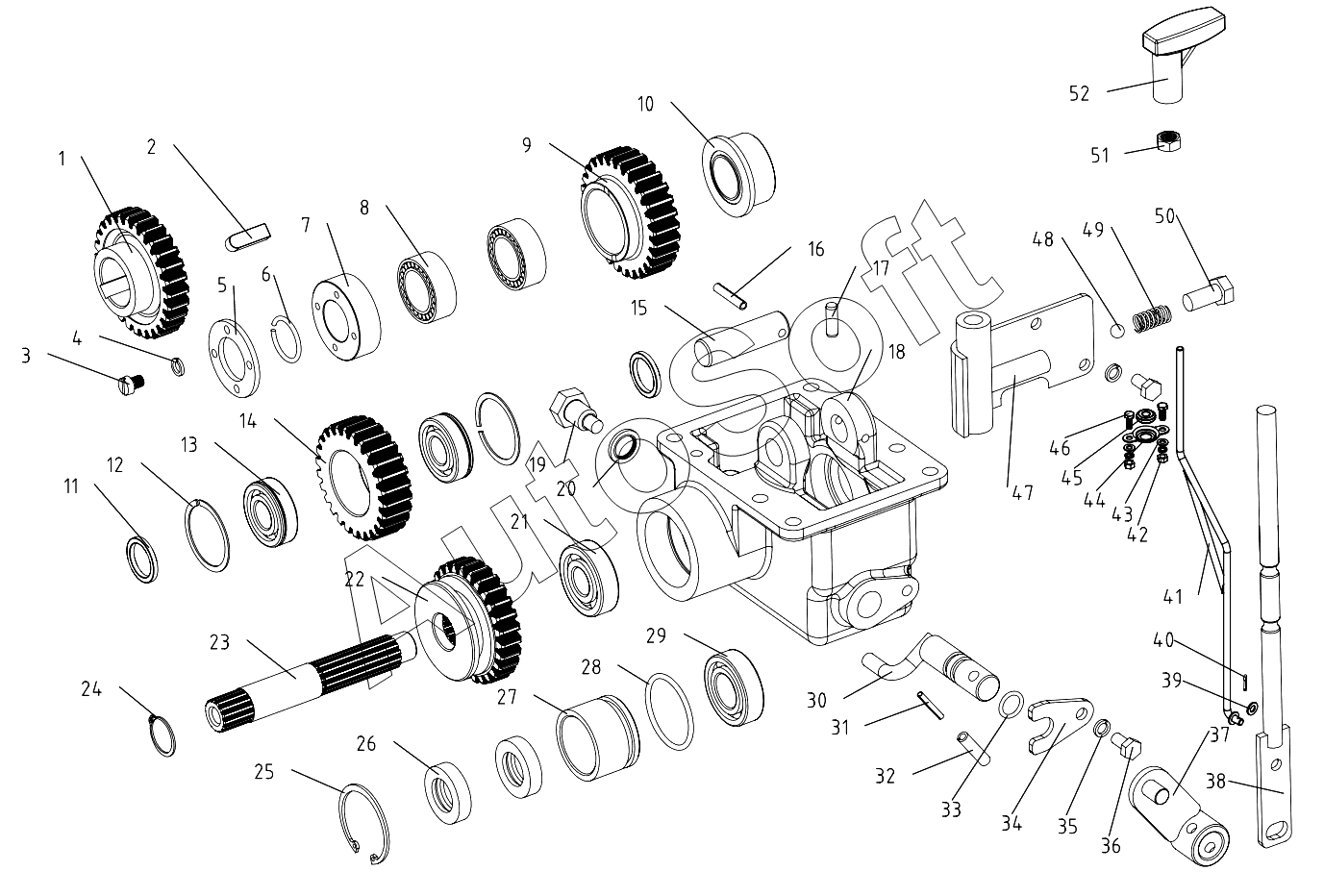

Каталог запасных частей к технике: DongFeng 404G2 (2018). Transfer Case
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Power Transfer gear | |
| 2 | G***2 | Flat key C10x32 | |
| 3 | G***6 | Cheese head screw M5x16 | |
| 4 | G***5 | Spring lock washer 5 | |
| 5 | 3***1 | Locating plate | |
| 6 | G***0 | Circlip for shaft 30 | |
| 7 | 3***1 | Front spacer | |
| 8 | G***6 | Needle bearing 4524906 | |
| 9 | 3***5 | Upper idler | |
| 10 | 3***3 | Rear spacer | |
| 11 | 3***6 | Spacer | |
| 12 | G***9 | Locating snap ring 52/57.9 | |
| 13 | G***N | Ball bearing 6205N | |
| 14 | 3***7 | Lower idler | |
| 15 | 3***8 | Lower idler shaft | |
| 16 | G***0 | Slotted spring pin 6x50 | |
| 17 | G***0 | Straight pin A8x30 | |
| 18 | 3***1 | Transfer case housing | |
| 19 | J***6 | Copper washer 16 | |
| 20 | 2***4 | Oil drain plug | |
| 21 | G***4 | Ball bearing 6304 | |
| 22 | 3***1 | Sliding gear | |
| 23 | 3***7 | Transfer case shaft | |
| 24 | G***4 | Circlip for shaft 24 | |
| 25 | G***5 | Circlip for hole 55 | |
| 26 | H***0 | Oil seal PG25x42x10 | |
| 27 | 3***8 | Oil seal seat | |
| 28 | G***5 | O-ring seal 45x3.55 | |
| 29 | G***5 | Ball bearing 6205 | |
| 30 | 3***1 | Shifter peg | |
| 31 | G***2 | Slotted spring pin 5x32 | |
| 32 | G***2 | Slotted spring pin 8x32 | |
| 33 | G***5 | O-ring seal 10.6x2.65 | |
| 34 | 3***1 | Locating plate | |
| 35 | G***8 | Spring lock washer 8 | |
| 36 | G***6 | Hex. head bolt M8x16 | |
| 37 | 4***1 | Rocker arm | |
| 38 | 4***1 | Push rod | |
| 39 | G***0 | Plain washer 10 | |
| 40 | G***4 | Split pin 3.2x24 | |
| 41 | 4***2 | Control lever, Front wheel drive | |
| 41 | 4***A | Control lever, Front wheel drive | |
| 42 | G***8 | Hex. Nut M8 | |
| 43 | G***8 | Plain washer 8 | |
| 44 | 4***1 | Locking plate | |
| 45 | 4***0 | Limit circle | |
| 46 | G***0 | Hex. head bolt M8x20 | |
| 47 | 3***2 | Stop collar | |
| 48 | G***5 | Steel ball 9.5 | |
| 49 | 2***1 | Shift fork positioning spring | |
| 50 | G***5 | Hex. head bolt M12x25 | |
| 51 | G***1 | Fine thread hex. nut M10x1 | |
| 52 | 5***1 | Control handle |
