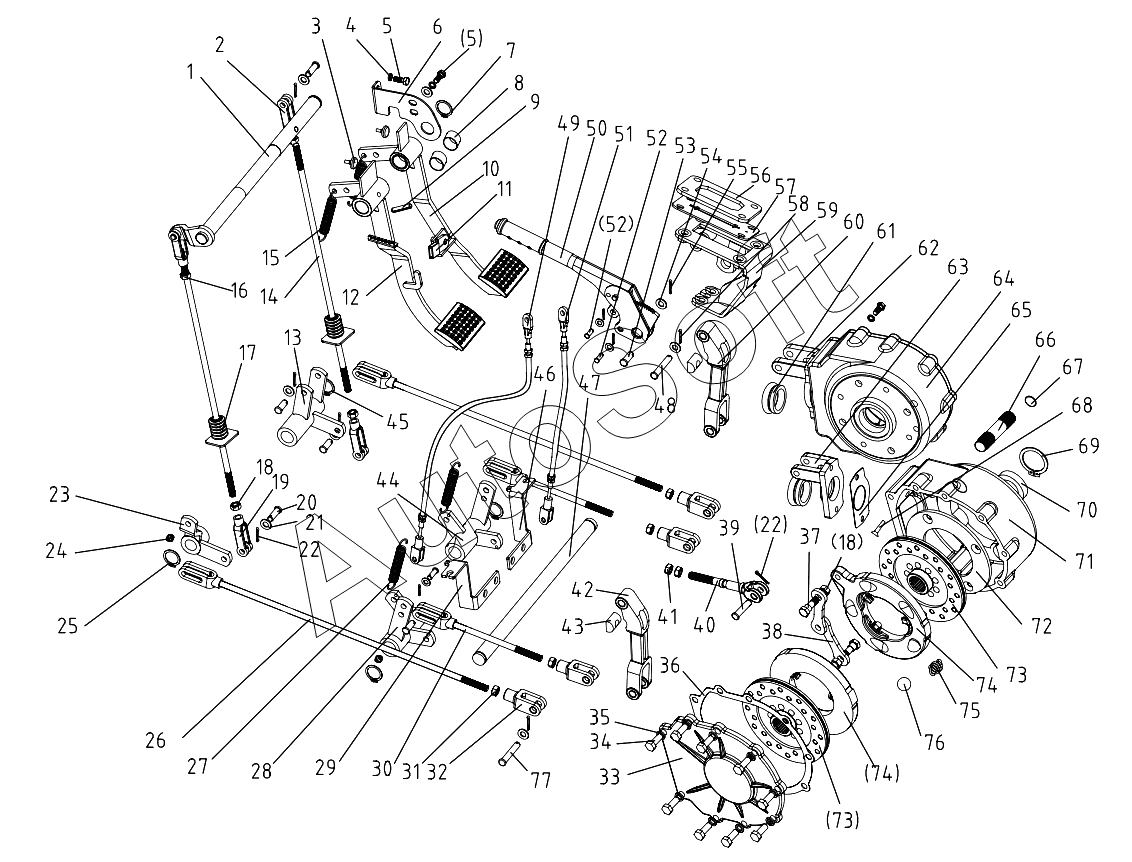

Каталог запасных частей к технике: DongFeng 404G2 (2018). Brake Operation Mechanism
50
58
57
56
55
54
53
52
52
51
50
59
49
48
47
46
45
44
43
42
41
69
77
76
75
74
74
73
73
73
73
73
73
72
71
70
40
68
67
66
65
64
63
62
61
60
11
20
19
18
18
17
16
15
14
13
12
21
10
9
8
7
6
5
5
4
3
2
30
39
38
37
36
35
34
33
32
31
1
29
28
27
26
25
24
23
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Brake transmission axis | |
| 2 | 2***6 | Draw rod fork | |
| 3 | 5***1 | Rubber plug | |
| 4 | G***8 | Spring lock washer 8 | |
| 5 | G***0 | Hex. head bolt M8x20 | |
| 6 | 5***4 | Support board | |
| 7 | G***5 | Circlip for shaft 25 | |
| 8 | 5***5 | Bush(2520) | |
| 9 | G***0 | Spring split pin 8x40 | |
| 10 | 5***3 | Right brake lever weldment | |
| 11 | G***6 | DT-14x0.6 | |
| 12 | 4***2 | Left brake lever weldment | |
| 13 | 4***2 | Left cannula weldment | |
| 14 | 4***6 | Front pull rod | |
| 15 | 5***1 | Return spring | |
| 16 | G***L | Fine thread hex. nut | |
| 17 | 5***0 | Rubber sheath | |
| 18 | G***1 | Fine thread hex. nut M10x1 | |
| 19 | 3***8 | Rod clevis | |
| 20 | G***0 | Clevis pin with head B10x30 | |
| 21 | G***0 | Plain washer 10 | |
| 22 | G***0 | Split pin 3.2x20 | |
| 23 | 4***1 | Right cannula weldment | |
| 24 | J***1 | Angle grease nipple M10x1 | |
| 25 | G***2 | Circlip for shaft 22 | |
| 26 | 4***9 | Rear brake pull link weldment | |
| 27 | 2***8 | Returning spring | |
| 28 | 4***3 | Left hand brake cannula weldment | |
| 29 | 4***6 | Left hand brake stay wire mounting pan | |
| 30 | 4***0 | Hand brake pull link weldment | |
| 31 | G***0 | Hex .nut M10 | |
| 32 | 2***7 | Rod clevis | |
| 33 | 3***1 | Brake cap | |
| 34 | G***5 | Hex. head bolt M10x25 | |
| 35 | G***0 | Spring lock washer 10 | |
| 36 | 3***3 | Brake gasket | |
| 37 | 4***3 | Hex. head bolt | |
| 38 | 4***4 | Draw plate | |
| 39 | G***2 | Clevis pin with head B10x32 | |
| 40 | 3***1 | Adjustting rod | |
| 41 | G***2 | Hex. nut M12 | |
| 42 | 4***8 | Left brake rocker arm | |
| 43 | 2***5 | Self-aligning block | |
| 44 | 4***4 | Right hand brake cannula weldment | |
| 45 | G***4 | Circlip for shaft 24 | |
| 46 | 4***5 | Right hand brake stay wire mounting pa | |
| 47 | 4***1 | Rear brake transmission axis | |
| 48 | G***0 | Clevis pin with head B12x70 | |
| 49 | 4***2 | Left hand brake stay wire | |
| 50 | 3***5 | Hand brake assembled | |
| 50 | 5***5 | Hand brake | |
| 51 | 4***1 | Right hand brake stay wire | |
| 52 | G***0 | Clevis pin with head B10x40 | |
| 53 | G***0 | Clevis pin with head B16x40 | |
| 54 | G***6 | Plain washer 16 | |
| 55 | G***5 | Split pin4x25 | |
| 56 | 5***0 | Brake control device keep plate | |
| 57 | 5***1 | Rubber blanket | |
| 58 | G***8 | Split pin 3.2x28 | |
| 59 | 4***5 | Hand brake fix board | |
| 60 | 4***9 | Right brake rocker arm | |
| 61 | 2***1 | Seal cartridge | |
| 62 | 2***0 | Right rocker arm pedestal | |
| 63 | 2***4 | Left rocker arm pedestal | |
| 64 | 3***1 | Right brake housing | |
| 65 | 2***3 | Paper gasket | |
| 66 | G***5 | Double end stud AGM12-M12x35 | |
| 67 | G***5 | O-ring seal10.6x2.65 | |
| 68 | G***5 | Cross deep bolt M8x25 | |
| 69 | G***5 | Circlip for shaft 35 | |
| 70 | H***2 | Oil seal SG 32x52x12 | |
| 71 | 3***1 | Left brake housing | |
| 72 | 3***1 | Brake piece | |
| 73 | 3***4 | Brake driven disk | |
| 73 | 4***4 | Brake driven disk | |
| 74 | 3***0 | Brake pressure plate | |
| 75 | 4***2 | Return spring | |
| 76 | G***" | Steel ball 7/8" | |
| 77 | G***5 | Clevis pin with head B12x75 |
