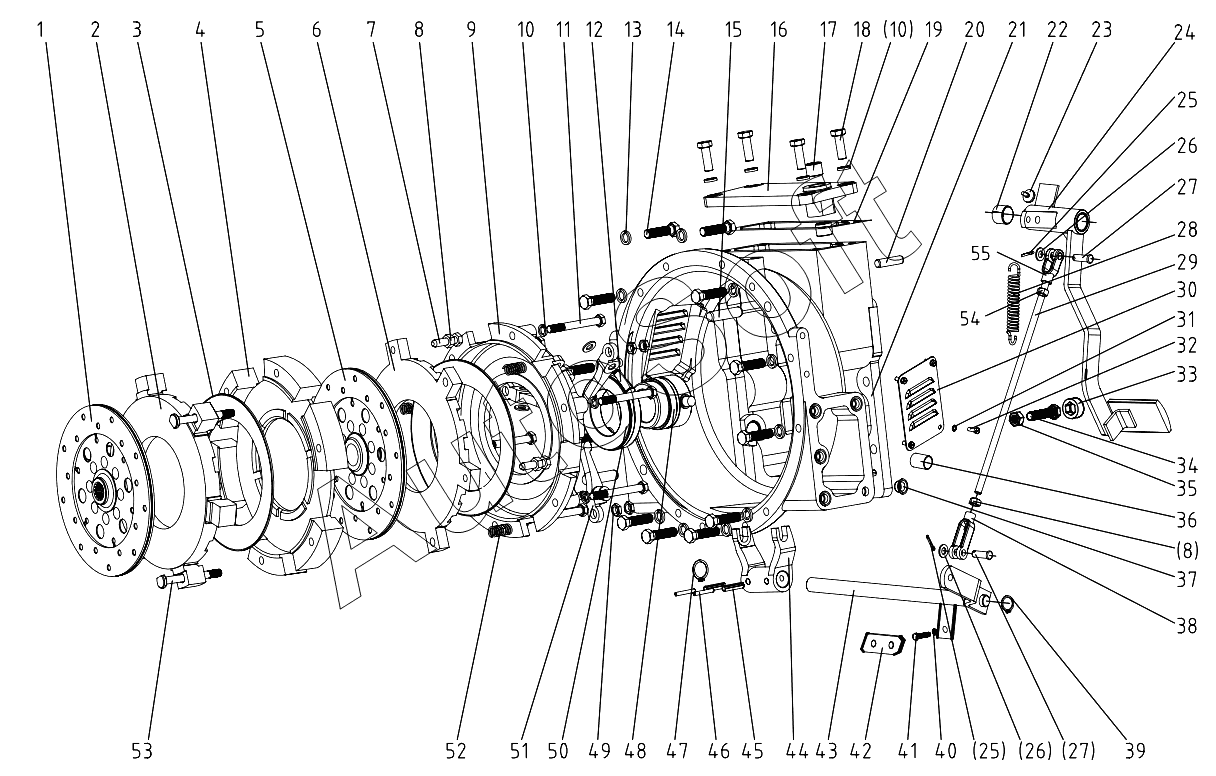

Каталог запасных частей к технике: DongFeng 404G2 (2018). Clutch
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Driven plate,main clutch | |
| 2 | 3***1 | Pressure plate, main clutch | |
| 3 | 3***1 | Disc spring | |
| 4 | 3***4 | Fixed pressure plate, clutch | |
| 5 | 4***2 | Driven plate, PTO clutch | |
| 6 | 3***1 | Pressure plate, PTO clutch | |
| 7 | 3***1 | Adjusting bolt | |
| 8 | G***1 | Fine thread hex. nut M10x1 | |
| 9 | 3***1 | Clutch cover | |
| 10 | G***0 | Spring lock washer 10 | |
| 11 | G***0 | Hex. head bolt M10x90 | |
| 12 | 3***8 | Clevis pin with head | |
| 13 | G***2 | Spring lock washer 12 | |
| 14 | G***5 | Hex. head bolt M12x45 | |
| 15 | G***6 | Parallel pin D14x26 | |
| 16 | 4***5 | Cover | |
| 17 | 2***1 | Separate shaft bush | |
| 18 | G***0 | Hex. head bolt M10x30 | |
| 19 | 4***4 | Paper gasket | |
| 20 | G***2 | Parallel pin B10x22 | |
| 21 | 4***1 | Clutch case | |
| 22 | 5***5 | Bush(2520) | |
| 23 | 5***1 | Rubber plug | |
| 24 | 4***1 | Clutch pedal | |
| 25 | G***5 | Split pin 3.2x25 | |
| 26 | G***0 | Plain washer 10 | |
| 27 | G***2 | Parallel pin B10x22 | |
| 28 | 5***1 | Return spring | |
| 29 | 4***7 | Release pull-rod | |
| 30 | 3***1 | Inspection opening cover | |
| 31 | G***6 | Spring lock washer 6 | |
| 32 | G***2 | Hex. head bolt M6x12 | |
| 33 | 5***3 | Rubber blanket | |
| 34 | G***5 | Hex. head bolt M10x45 | |
| 35 | G***0 | Hex .nut M10 | |
| 36 | 4***3 | Release shaft bush | |
| 37 | 3***0 | Protecting plug, thread hole | |
| 38 | 3***8 | Rod clevis | |
| 39 | G***2 | Circlip for shaft 22 | |
| 40 | G***6 | Hex. Nut M6 | |
| 41 | 3***3 | Adjusting bolt | |
| 42 | 4***8 | Safety switch support | |
| 43 | 4***2 | Release shaft,clutch | |
| 44 | 4***2 | Release fork | |
| 45 | G***5 | Slotted spring pin 8x35 | |
| 46 | G***5 | Slotted spring pin 5x35 | |
| 47 | G***4 | Circlip for shaft 24 | |
| 48 | 4***3 | Release bearing seat | |
| 49 | G***1 | Fine thread hex. nut M10x1 | |
| 50 | 6***0 | Release bearing | |
| 51 | 4***6 | Main release lever | |
| 52 | 3***5 | Return spring | |
| 53 | 3***1 | Adjusting bolt | |
| 54 | G***L | Fine thread hex. nut | |
| 55 | 2***6 | Rod clevis |
