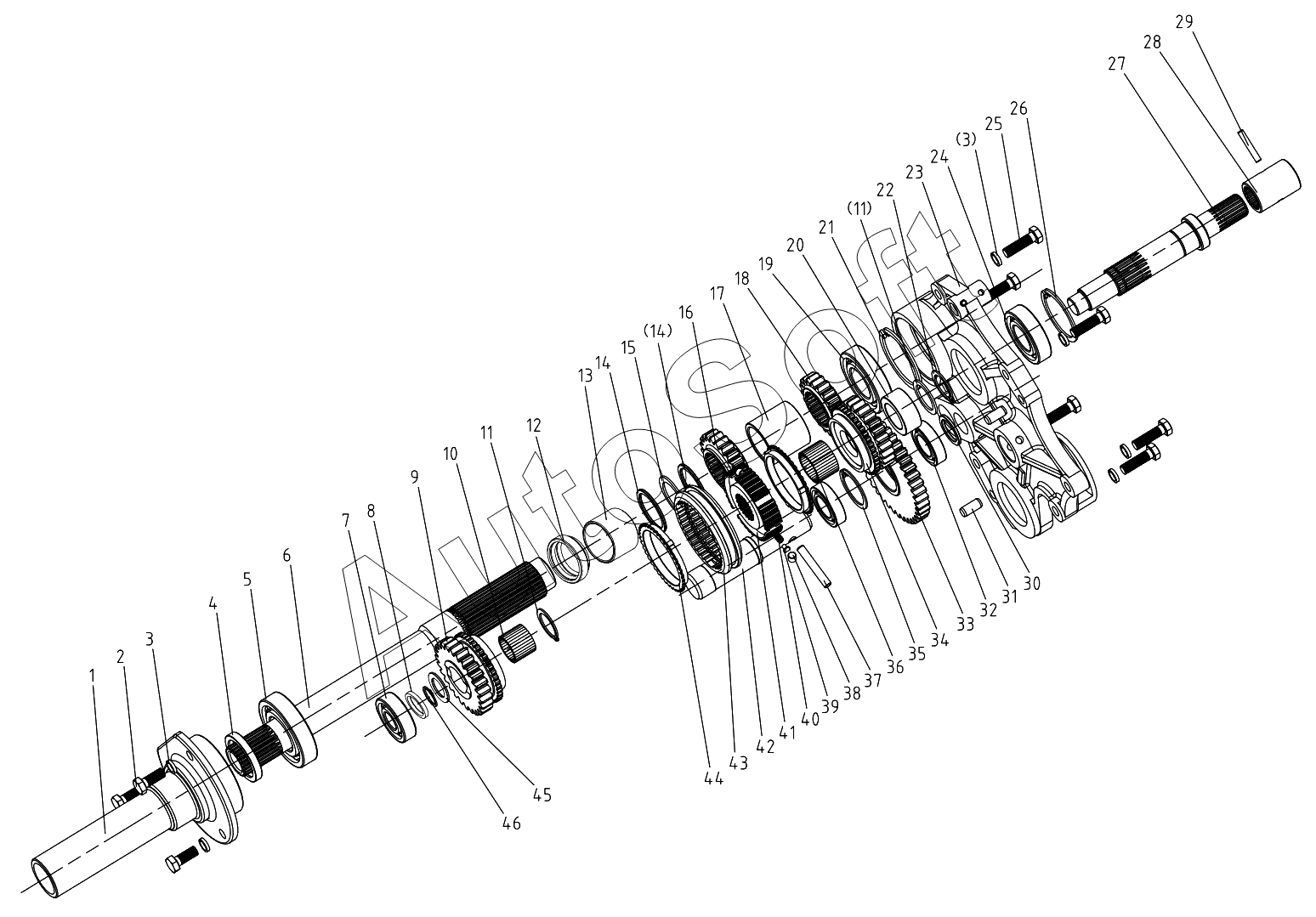

Каталог запасных частей к технике: DongFeng 504G3. Shuttle gear (A) 504G3.29A.001
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
3
4
5
6
7
8
9
10
11
11
12
1
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Bearing seat | |
| 2 | G***5 | Hex. head bolt M10x25 | |
| 3 | G***0 | Spring lock washer 10 | |
| 4 | G***8 | Oil seal FB40x55x8 | |
| 5 | G***8 | Ball bearing 208 | |
| 6 | 5***1 | Input shaft | |
| 7 | G***E | Ball bearing NJ304E | |
| 8 | 5***1 | Spacer | |
| 9 | 5***6 | Priven gear I | |
| 10 | G***5 | Needle bearing K25x31x25 | |
| 11 | 5***2 | Circlip for shaft 30 | |
| 12 | 4***1 | Input shaft grease seal | |
| 13 | 4***5 | Copper bush | |
| 14 | 5***2 | Spacing collar | |
| 15 | 5***3 | Circlip for shaft 40 | |
| 16 | 5***4 | Driving gear I | |
| 17 | 5***5 | Spacer | |
| 18 | 5***6 | Driving gear II | |
| 19 | G***7 | Ball bearing 6207 | |
| 20 | 5***3 | Spacer | |
| 21 | G***2 | Circlip for hole 72 | |
| 22 | 5***8 | Spacing collar | |
| 23 | 5***7 | Clutch pressure plate | |
| 24 | G***6 | Ball bearing 6206 | |
| 25 | G***5 | Hex. head bolt M10x35 | |
| 26 | G***2 | Circlip for shaft 62 | |
| 27 | 5***1 | 2nd shaft | |
| 28 | 5***2 | Splined joint sleeve | |
| 29 | G***6 | Slotted spring pin 6x36 | |
| 30 | 5***0 | Spacing collar | |
| 31 | G***2 | Round pin В10x22 | |
| 32 | G***5 | Ball bearing 6005 | |
| 33 | 5***1 | Gear | |
| 34 | 5***4 | Priven gear II | |
| 35 | G***7 | Circlip for shaft 47 | |
| 36 | G***5 | Needle bearing K30x36x25 | |
| 37 | G***0 | Dowel pin 8x50 | |
| 38 | 5***7 | Stop pin | |
| 39 | 5***6 | Bracket | |
| 40 | 5***5 | Spring | |
| 41 | 5***5 | Hub gear | |
| 42 | 5***9 | Middle shaft | |
| 43 | 5***2 | Hub sleeve | |
| 44 | 5***4 | Synthronization ring | |
| 45 | 5***3 | Spacing collar | |
| 46 | 5***8 | Circlip for shaft 25 |
